配电箱到办公室配电箱电缆接线问题！
1。如图是每个办公室配电箱2AL到总配电箱2ALB1都要牵出一根电缆吗？ 2.如果每个办公室配电箱到总配电箱都要一根3*6的电缆，那么有52个配电箱电缆长度不就是52乘以总配电箱到各个办公室配电箱的长度，这样是不是错了！
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳

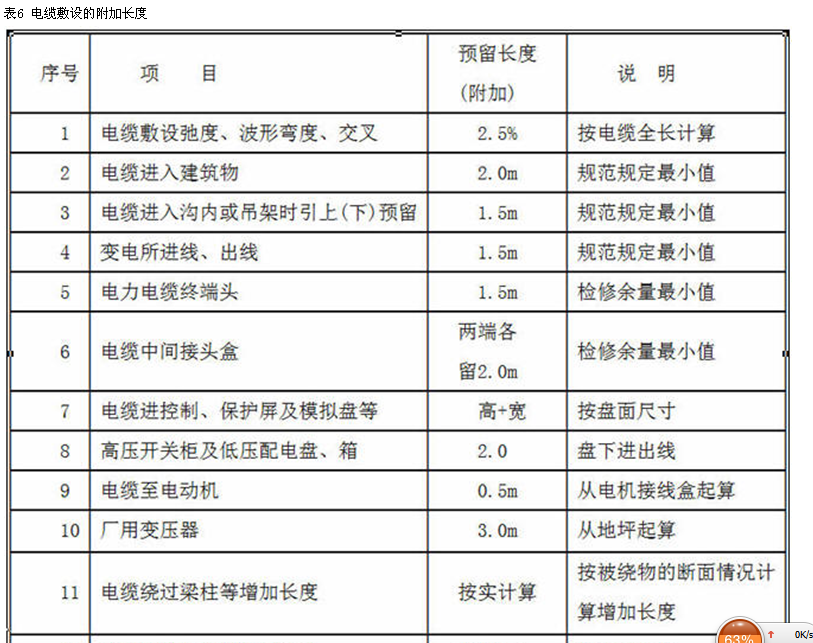

你好：系统图体现的很清楚，共计是三个回路，第一个回路是供1~17#配电箱，第二个回路是供17~18#配电箱，第三个回路是供20~52#配电箱的，所以是三根电缆，计算三根电缆的总长即可。另在分支处做电缆T接，汇总T接部分的分支电缆长度，合计电缆工程量后，要按照电缆的计算规则再计算电缆的附加长度，计算完电缆的总长度后再按总长度增加2.5%。
2014-09-13 16:09:40
-
如图是每个办公室配电箱2AL到总配电箱2ALB1都要牵出一根电缆吗？是的 2.如果每个办公室配电箱到总配电箱都要一根3*6的电缆，那么有52个配电箱电缆长度不就是52乘以总配电箱到各个办公室配电箱的长度，不对，应该是52个配电箱单独到每个配电箱对策电缆长度之和
2014-09-12 17:13:00
-
1、如图是每个办公室配电箱2AL到总配电箱2ALB1都要牵出一根电缆。 2.如果每个办公室配电箱到总配电箱都要一根3*6的电缆，有52个配电箱电缆长度不是52乘以总配电箱到各个办公室配电箱的长度，系统图中W1~17#配电箱是一个供电回路；W18~19#是一个供电回路；W20~52是一个供电回路，所以只计算三条电缆长度即可，每个供电回路是串联连接。
2014-09-12 17:18:09
-
第一个问题：不，总共只从总配电箱内拉出三条电缆，每条均为3*6。总配电箱内配6组引出线开关，其中的三组各引出一条电缆3*6，剩下的三组为备用。
第二个问题：弄清了第一个问题后，第二个问题就好理解了。三条电缆线3*6（干线）长度之和，再加上干线分出到各办公室配电箱的电缆线3*6（分线）之和。
最后补充说明一下，每条干线上的各办公室配电箱，相互之间的关系是并联，而非二楼老总所说的串联关系。
2014-09-12 21:21:29
