独立基础的问题

1、C16@ 100不是9根，是25根。

2、侧面钢筋应该按图示单侧2根，还是按3根，要有设计人确定。

3、拉筋在这个切面中是看不到的，标注的没有问题。

你这个图纸标注为独立基础，应该属于设计标注不准确，从结构配筋来说，就是一个基础梁结构，建议你直接用基础梁建模画图。至于侧面的钢筋是6根还是4根，需要咨询设计单位，在没有合法解释的前提下，甲方或审计可以先按4根计算，施工单位可以先按6根计算。另外下面要保证100的间距，在1000宽的梁内，只能布置10根才能保证间距是100的，也就是0.9/0.1+1=10的道理

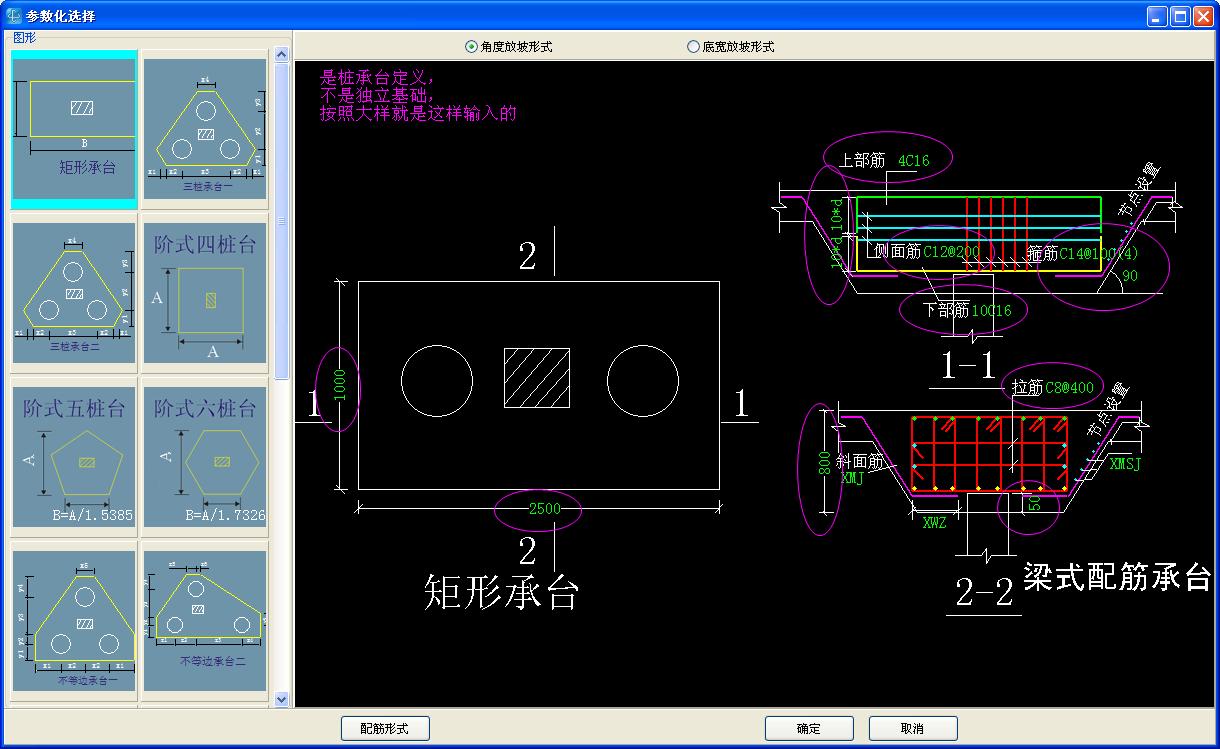

1.下部C16-100 是不是就是9根钢筋

1000的长度减去保护层一边50=900    除以间距100=9    然后需要加1根

所以下部钢筋是10根才对

2.侧面钢筋上面的标注意思是2边3根 总共6根

侧面钢筋是按间距来排布的   间距是200

那承台高度是800   除以间距就是3根一侧   共六根

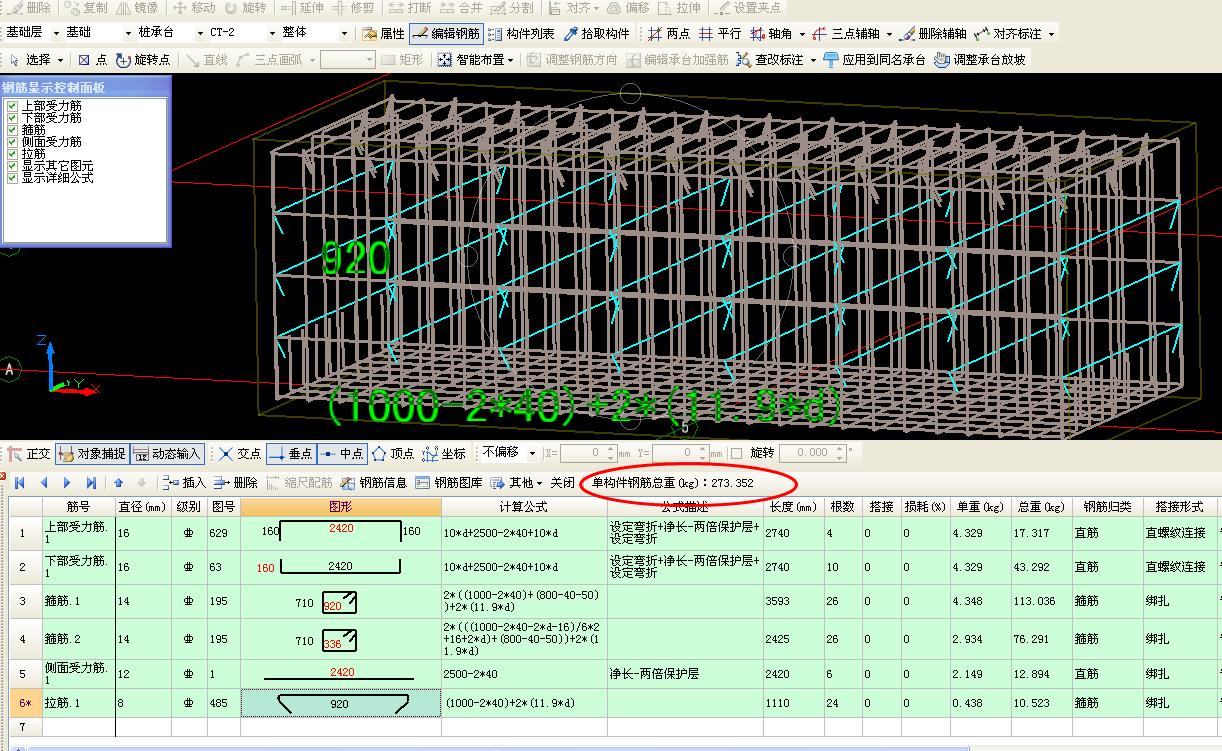

3、拉筋C8-400 这拉筋 咋都并排排列的呢不是间隔布置的吗

间隔排布和并排排布是一样的量

软件的钢筋三维没做的很明确就是了
