屋面檐口斜板

建议定义板画图元（分层1）切割板图元沿右边（图示）；点击板图元右键‘复制到其它分层’。分层2下切割板图元沿左边（图示），点击中间大板‘三点定义斜板’左侧输入高点标高。调整小块板标高与之符合。

定义栏板注意标高调整‘顶标高+0.52’.

定义梁图示构件画图元，‘平齐板’OK了

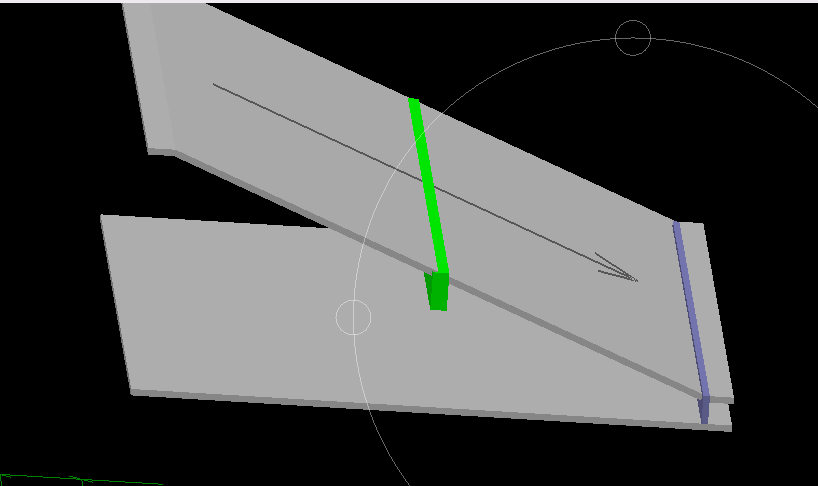

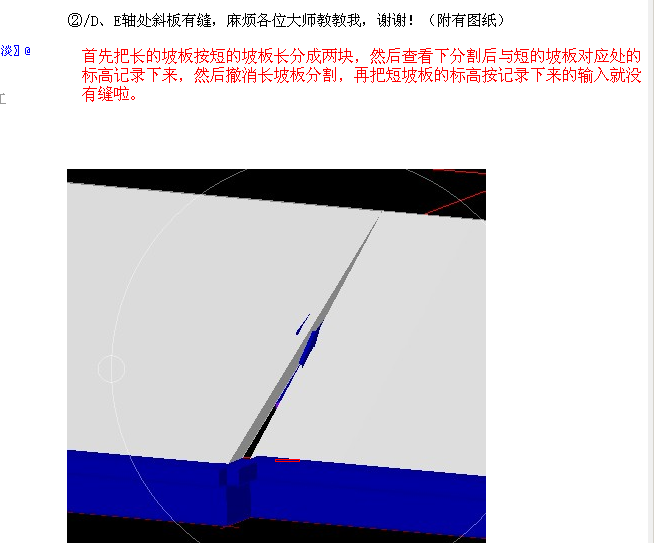

你提供的截图看不太清楚（范围小），你那个缝是左右相邻的还是上下相邻的？从图上看，像是你在画斜板时，标高不一致造成的，两块板的长度好像也不一致。

记住坡板只能按一个尺寸计算，计算完后所有的坡板都得按这个计算尺寸来定义坡板，不能再计算另外的坡板啦，除非不在一个坡面不在一个标高的。
