四坡屋面怎么绘制
四坡斜屋面怎么绘制，四坡屋面的下方还有一块平板，怎么绘制？求助！
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
先按照平板正常布置，然后配筋
画好后导入CAD图纸 延CAD给出的线对板进行分割
然后调整标高 坡屋面绘制好后 在分层二中绘制斜板下的平板

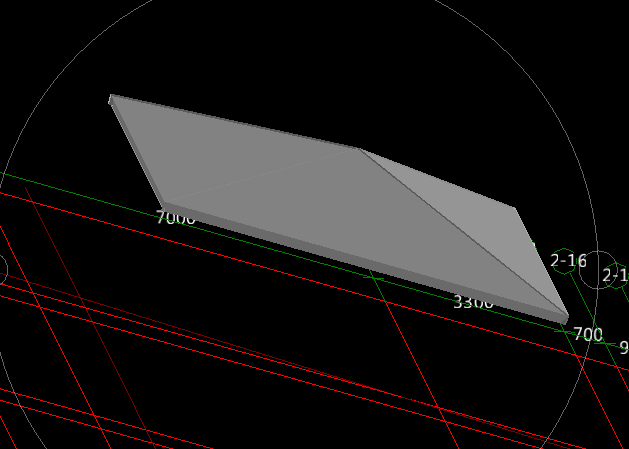

如下图 坡屋面和下面的平板就都出来了
追问(2014-09-23 12:42:30)：就是不知道如何分层 我现在只会画单层的 高手你能不能详细说明一下？
分层你的板要不在同一标高上 你先调整好坡屋面的标高 使坡屋面板与平板标高错开
然后在分层二绘制平板即可

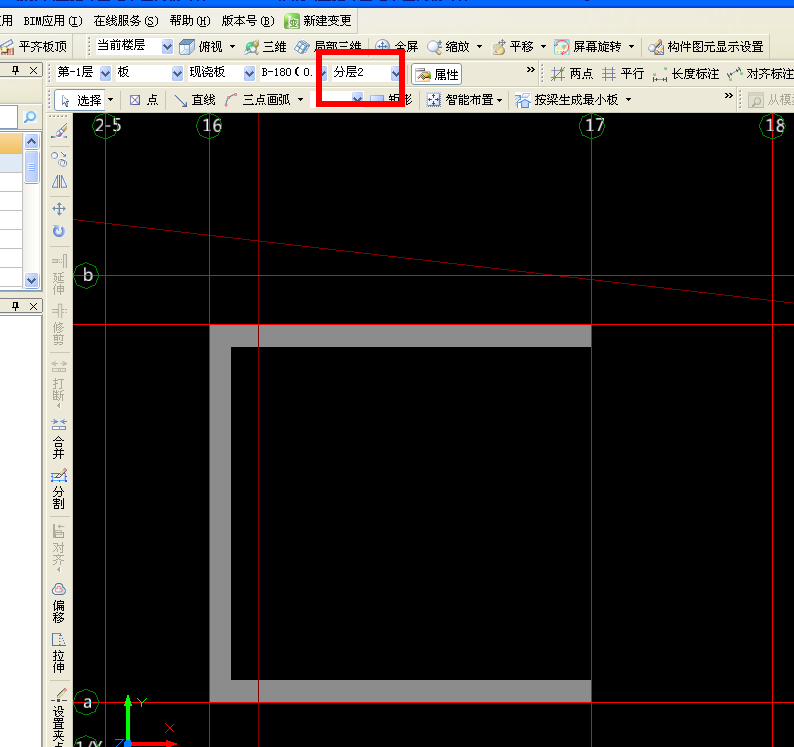

看第二张图 红色框 分层
2014-09-23 12:38:40
-
布置方式主要是两种 。板块可以按屋脊线布置，也可以按整个屋面布置，然后按屋脊线进行分割。最终用三点定义斜的方法设置斜屋面板。
2014-09-23 11:32:07
