加腋钢筋是2排还是1排。
如图所示，请问加腋钢筋，就是那个斜钢筋是2排还是1排。就是加腋钢筋是不是和梁的底筋一样排数，梁底筋2排，梁加腋筋就是2排吗？请高手指教！多谢了!
全部回答
(5)
首答仅用{{minutesHtml}}
-
已采纳你这个是属于梁竖向加腋，那个斜钢筋就是1排。
2014-09-23 22:22:56
-
如图所示 集中标注中的4C25/7C28的意思是下部筋分两排布置，一排4根25的 一排7根28的 并不是加腋钢筋
2014-09-23 23:27:10
-

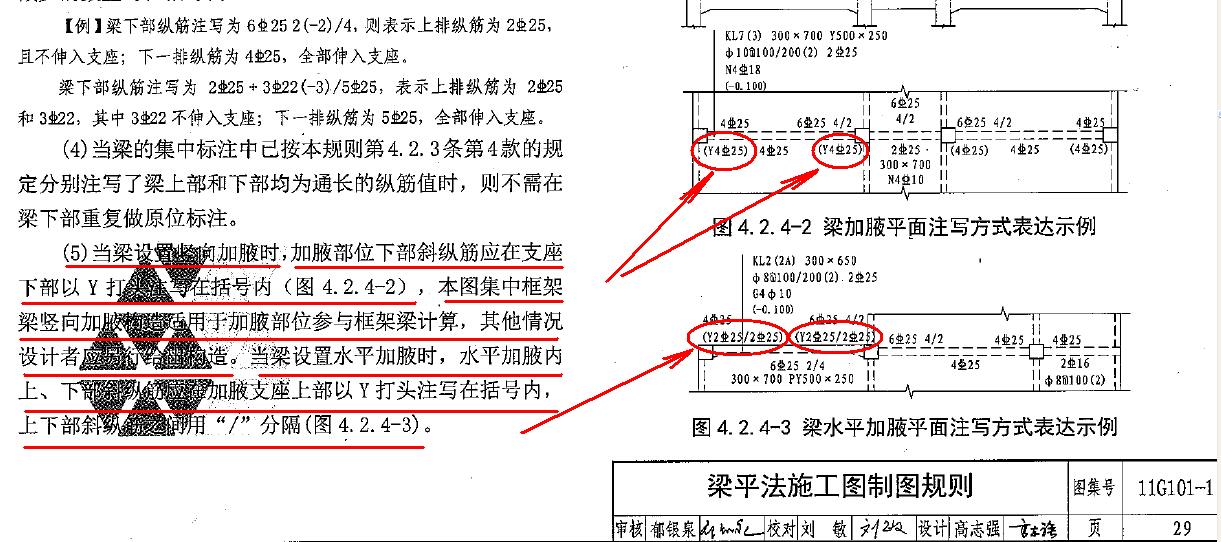

梁的集中标注不是加腋钢筋，加腋钢筋按标图应在梁下部加腋支座处注写，集中标注的钢筋4C25/7C28是梁下部通长钢筋，是分两排布置的。
加腋钢筋布置看标图
2014-09-23 22:50:52
-

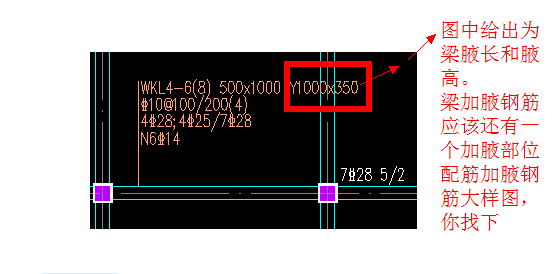

看了您截图分析：WKL4-6（8）500*1000y1000*350C10-100/200(4)4C28；4C28/7C28表示屋面梁号为4-6跨数8跨截面宽500截面高1000，梁加腋长1000高350宽等梁宽（有可能局部加腋，因为集中标注没显示加腋钢筋信息，您可看看原位标注加腋钢筋信息应体现的），箍筋c10@100/200肢数4，上部钢筋4c28，下部第一排4c28第二排7c28
软件操作：您画梁图元‘原位标注’点击梁在下方表格输入原位标注相关钢筋信息，找到图示梁跨输入腋长、腋高和钢筋信息即可
2014-09-24 08:12:33
-
图中的集中标注没包括加腋部分的钢筋，，在这根梁的起点或终点找找看钢筋信息，，在原位标注表格内能输入加腋钢筋信息。
2014-09-24 08:54:10
