02YG301上面过梁的钢筋看不懂
红笔圈中的钢筋是什么意思，那是箍筋吗？
全部回答
(7)
首答仅用{{minutesHtml}}
-
红笔圈中的钢筋是冷拔钢筋，那是单支箍筋即横向短向分别钢筋。
在过梁定义的时候钢筋输如 单肢箍8A4。是这样输入。
2014-09-30 16:18:28
-
看不清你的图纸是什么符号啊 如果是一级钢上面有个R的话 就输入根数+L+直径就可以
具体是什么钢筋要根据图集给出配筋大样来确定
输入
确认
2014-09-30 16:35:56
-
你必须查看图集中的配筋图才能确定。
2014-09-30 16:19:43
-

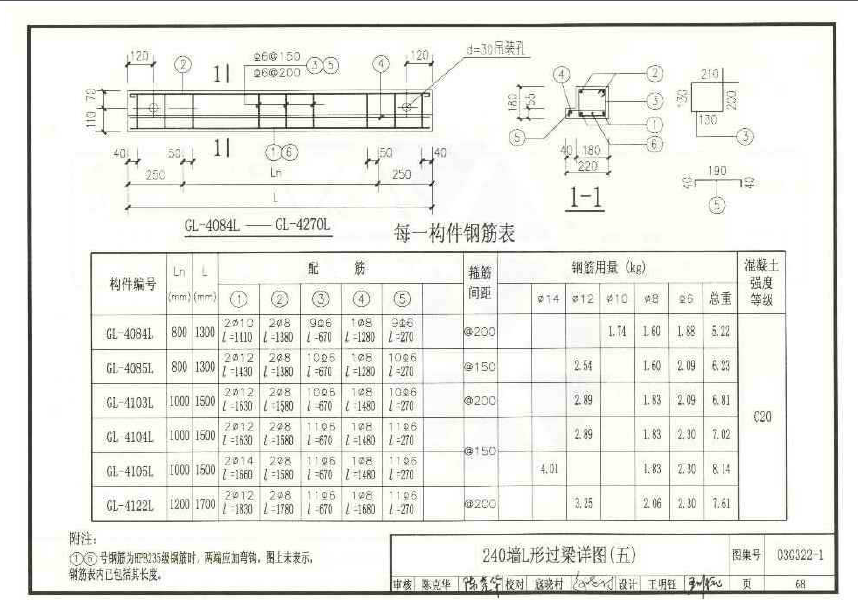

您这是图集上截图下来的图片吧，图集里的钢筋是结合它所给的图例来看的，不知道您用的是什么图集，哪一页，我给你举个例子吧，西南03G22-1图集里面
这里面的5号筋就是上面图中的箍筋
2014-09-30 17:40:18
-

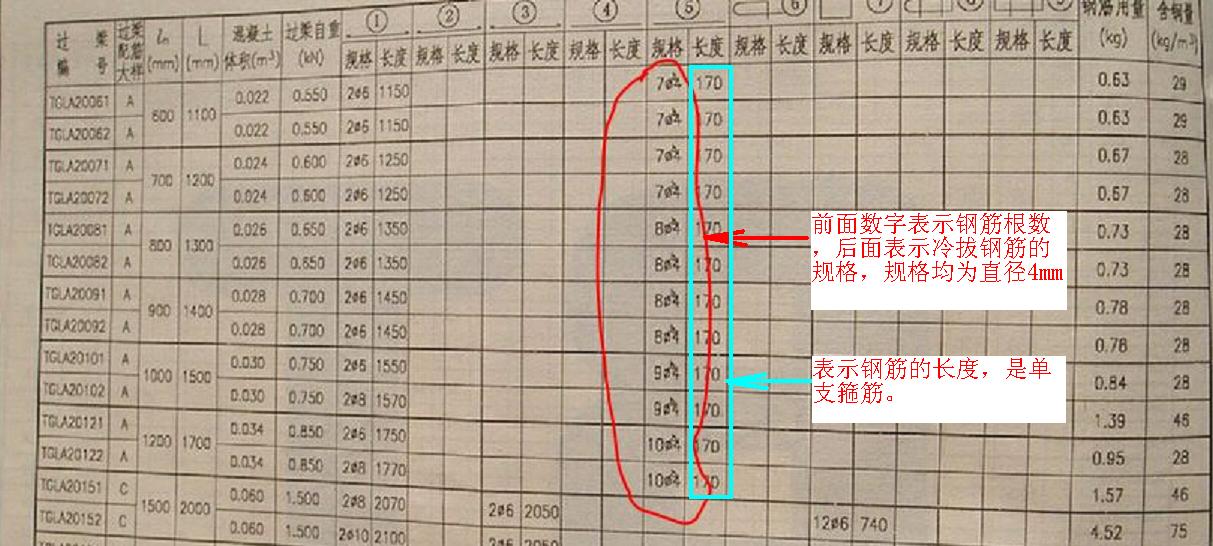

红笔圈中的钢筋是什么意思，那是箍筋吗？不是箍筋，长度只有170（过梁宽度200，扣除保护层），是过梁纵筋的负筋，前面是钢筋根数，规格为4圆的冷拔丝，长度170.软件中在其它箍筋直接定义规格，根数，长度。
2014-09-30 17:33:03
-
你好：应该是过梁的分布筋
2014-09-30 18:34:49
-

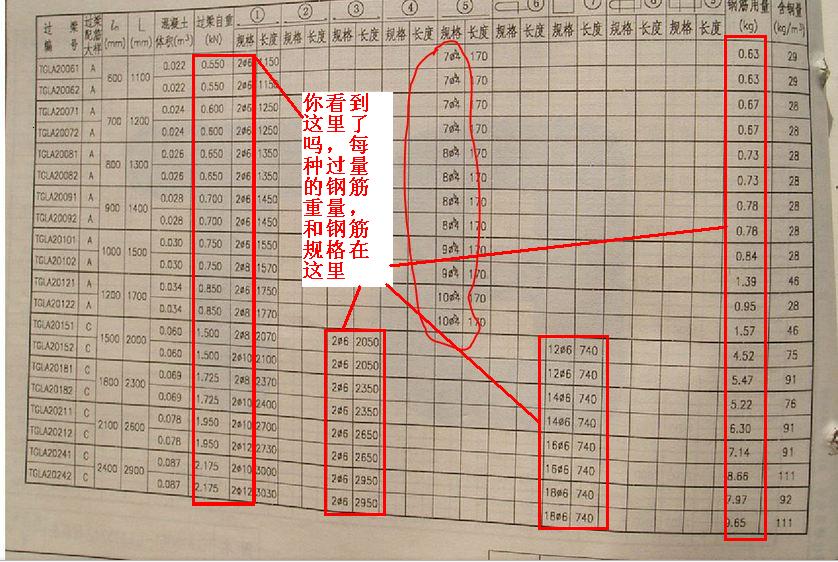

你的截图字体太小，看不清楚，那些也就是钢筋的规格，（要想弄清楚，你点开单构件输入，选择各种钢筋级别，确认后，会出来各种钢筋符号，你就可以知道那个符号是那种钢筋的代号和规格了），我说你不用管它，也不用考虑，过梁表格里面给你了各种型号的过梁钢筋信息，比喻，钢筋直径，几根钢筋，每个过梁所用钢筋的工程量就有，你可以按照上面给你的钢筋信息，定义你所用的过梁即可
2014-10-01 07:42:01
