houhaoyy
2014-10-06 17:02:41
|
新疆维吾尔自治区
钢筋算量GGJ2013
|
1099查看
5回答

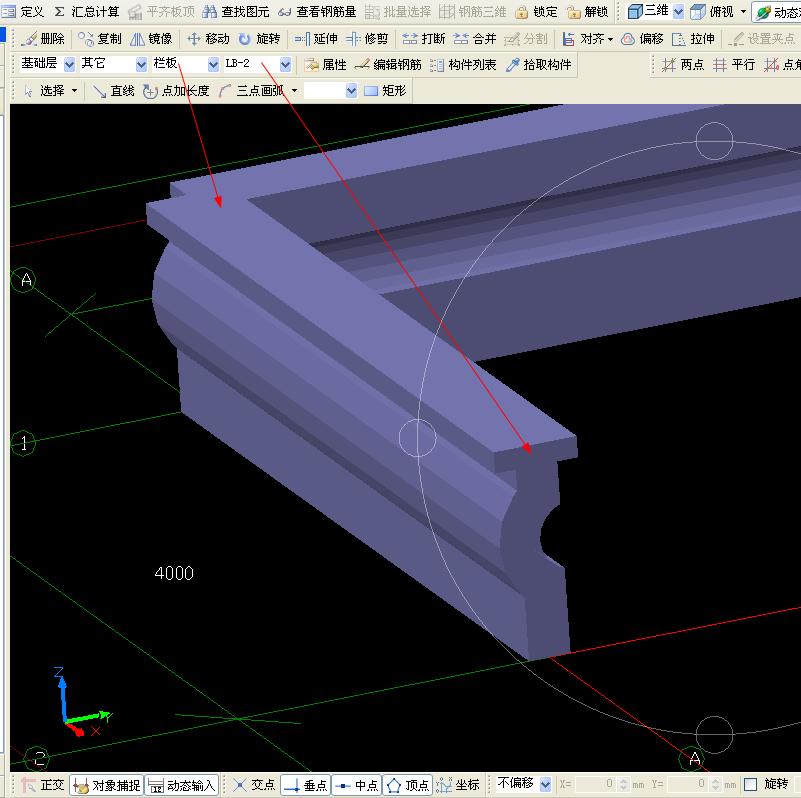

如图 这样的构件怎么画
1、这样的女儿墙是用剪力墙画还是手算 剪力墙怎么定义钢筋 2、这样造型的洞口怎么画
全部回答
(5)
首答仅用{{minutesHtml}}
-
已采纳
1、这样的女儿墙是用剪力墙画还是手算 剪力墙怎么定义钢筋 2、这样造型的洞口怎么画
1、这样的女儿墙可以用自定义异形线来画，也可以用剪力墙来画。
2、这样的造型洞口可以用异形线或异形梁来画。先按图形中画出截面，然后用直线来画出。用异形线定义时，和第一题中的方法差不多。
2014-10-06 17:28:47
-
1、这样的女儿墙是用剪力墙画还是手算 剪力墙怎么定义钢筋 2、这样造型的洞口怎么画
答：可用栏板的方法，其它钢筋中输入，斜角和飘出的线条钢筋。下图四个门洞，如果是剪力，直接布置异形门即可。
2014-10-06 17:37:50
-
你好：可以用剪力墙和板来定义，斜角处的钢筋可以要其它钢筋里定义。
2014-10-06 17:11:18
-
第一张图标明了是墙体的部分就用墙体画，即纵向的混凝土构件。横向的构件根据你们图纸上构件所处的部位可以用板，挑檐，雨棚等来画都可以。第二章图的弧形洞口最方便的画法是用自定义线来画，或者是用墙体加上弧形板来画也可以。
2014-10-09 14:55:08
-
你好，用自定义异形线画
2014-10-07 06:28:35
