兔兔就是TUTU
2014-10-11 08:49:34
|
北京市
钢筋算量GGJ2013
|
898查看
9回答

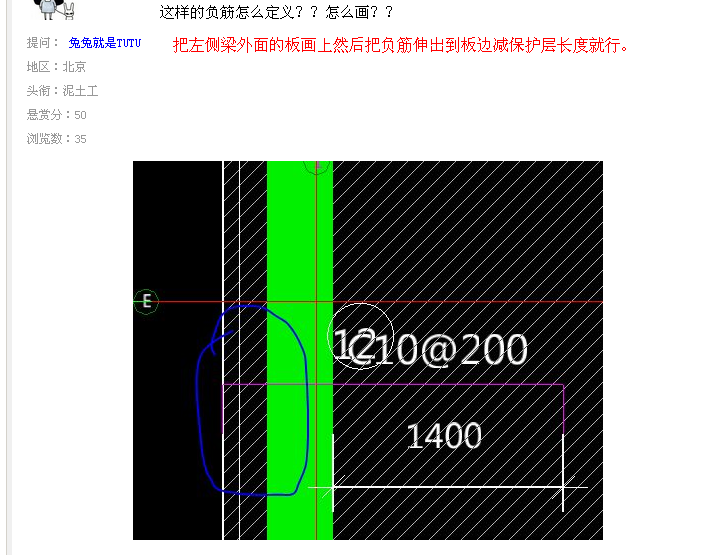

这样的负筋怎么定义怎么画
这样的负筋怎么定义？？怎么画？？
全部回答
(9)
首答仅用{{minutesHtml}}
-
按梁布置负筋即可。
2014-10-11 09:00:56
-
用左右标注定义，按梁布置画。
2014-10-11 08:51:32
-
这样的负筋正常定义正常绘图就可以了，负筋的长度一边定义为1400，另一边长度定义为到板边的长度即可。
2014-10-11 08:51:33
-

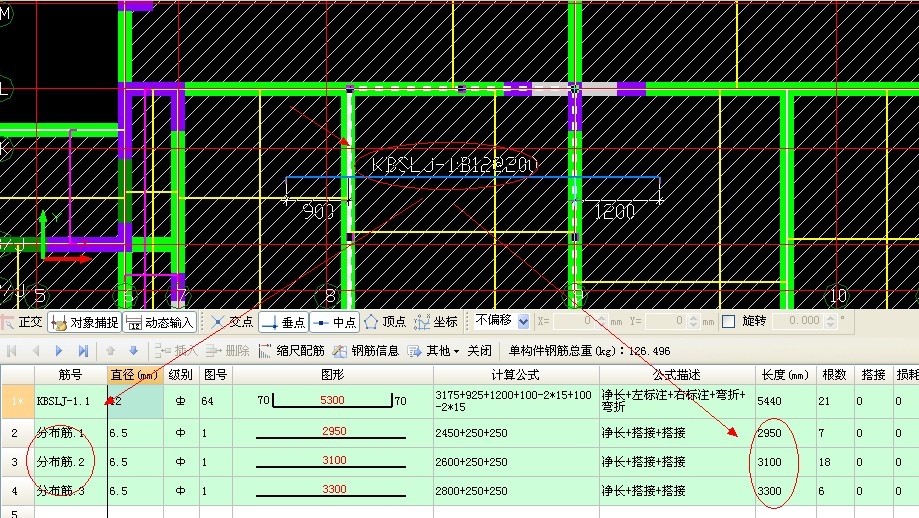

用跨板受力筋定义，左标注（或右标注）输入1400.
挑出的板按整板考虑布置这个跨板受力筋就行了。
2014-10-11 08:59:54
-
2014-10-11 09:24:34
-
挑出部分你是用里面的板偏移出来的吧，可把挑出的板分割开，负筋用跨板受力筋在外挑板上布置，左标注为0，右标注1400。
2014-10-11 09:12:05
-
负筋的尺寸按梁宽加挑出板宽尺寸。
2014-10-12 07:49:38
-
你好，可以按跨板钢筋布置。也可以按实际尺寸直接输入。
2014-10-12 08:12:11
-
如果说悬挑部分和板不属于一块板的话您可定义跨板钢布置即可；如果说板外延伸为悬挑板的话，您可以布置板受力钢筋，点击横向钢筋属性‘板筋加长’（注意扣减保护层）
2014-10-11 10:18:33
