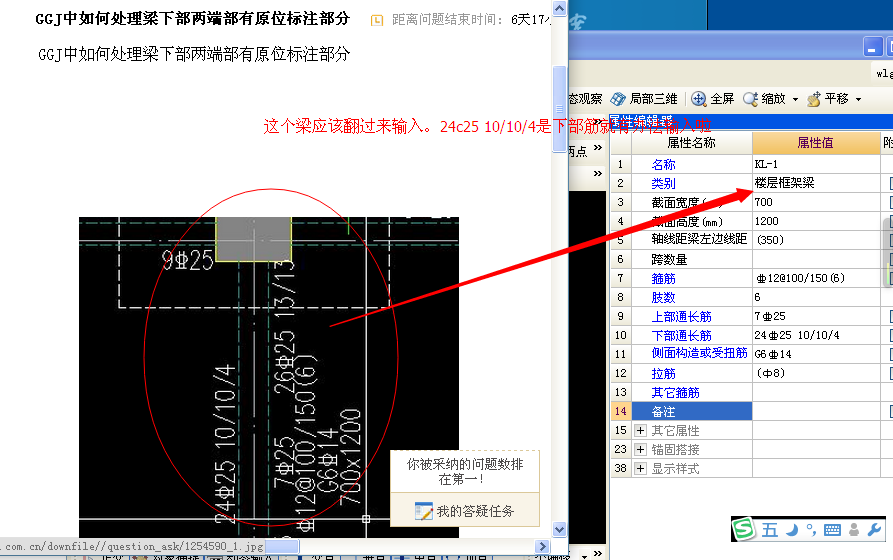

GGJ中如何处理梁下部两端部有原位标注部分
问题补充：这个梁是基础梁，且梁上方、下方都有原位标注，梁的原位标注(不管是基础梁，还是框架梁)，GGJ软件中只可以处理上方左端 中部 右端和下部原位标注钢筋，下部左端和右端的原位标注处理不了，手算的话费时，有没有更简便的处理方法
全部回答
(8)
首答仅用{{minutesHtml}}
-
已采纳你这个梁名称是不是基础梁，因为 基础梁与框架梁的受力方向不一样，所以原位标注也是不一样的
2014-10-18 06:29:54
-
已采纳平法规定框架梁注写：集中标注和原位标注。您的疑惑是原位标注如何处理，定义梁构件画上梁图元，点击‘原位标注’点击梁图元，这时梁上自动显示小型方框按照图示在小方框内填写数据；或者在下方的表格内相对应的的梁跨、位置输入图示数据
2014-10-18 07:43:57
-
已采纳
框架梁的原位标注在上，基础梁的原位标注在下，你可以直接设置即可。
2014-10-18 07:50:35
-
已采纳
以上梁你可以直接按基础梁定义绘图即可。
2014-10-18 08:10:21
-
已采纳负筋定位在相反方向，一定是地梁，应该到地梁中去进行标注，同样是在原位标注中定义就可以。
2014-10-18 07:11:19
-
已采纳梁的左右标注在下边的则可确定为基础梁，用基础梁构件来做，就会与原图的原位标注位置相同，即按常规标注输入就可以。
2014-10-18 08:18:45
-
已采纳直接原位标注,在原位标注中对应填写就行
2014-10-18 10:20:10
-
