这楼板该怎么画？在线等！
这到底用哪个构件画啊？还有那构造柱上面的箍筋信息应该在哪打？最好是把他画出来吧，画不出来也教教我具体哪个对应用哪个构件画。谢谢了！！
全部回答
(8)
首答仅用{{minutesHtml}}
-
已采纳

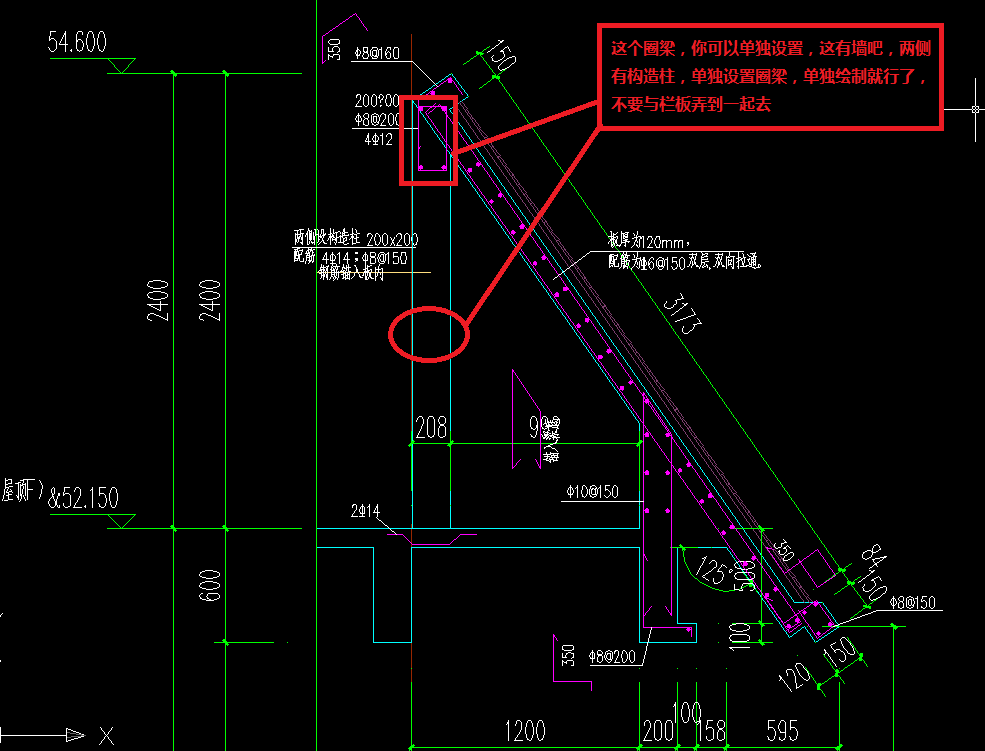

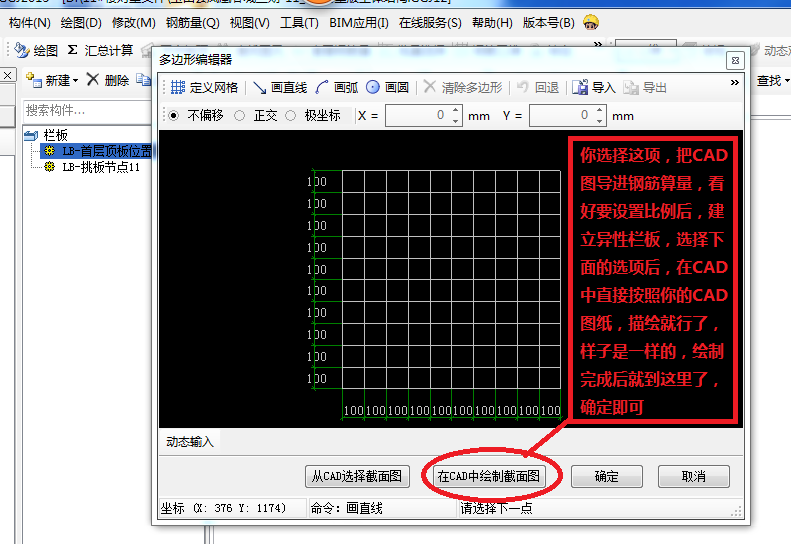

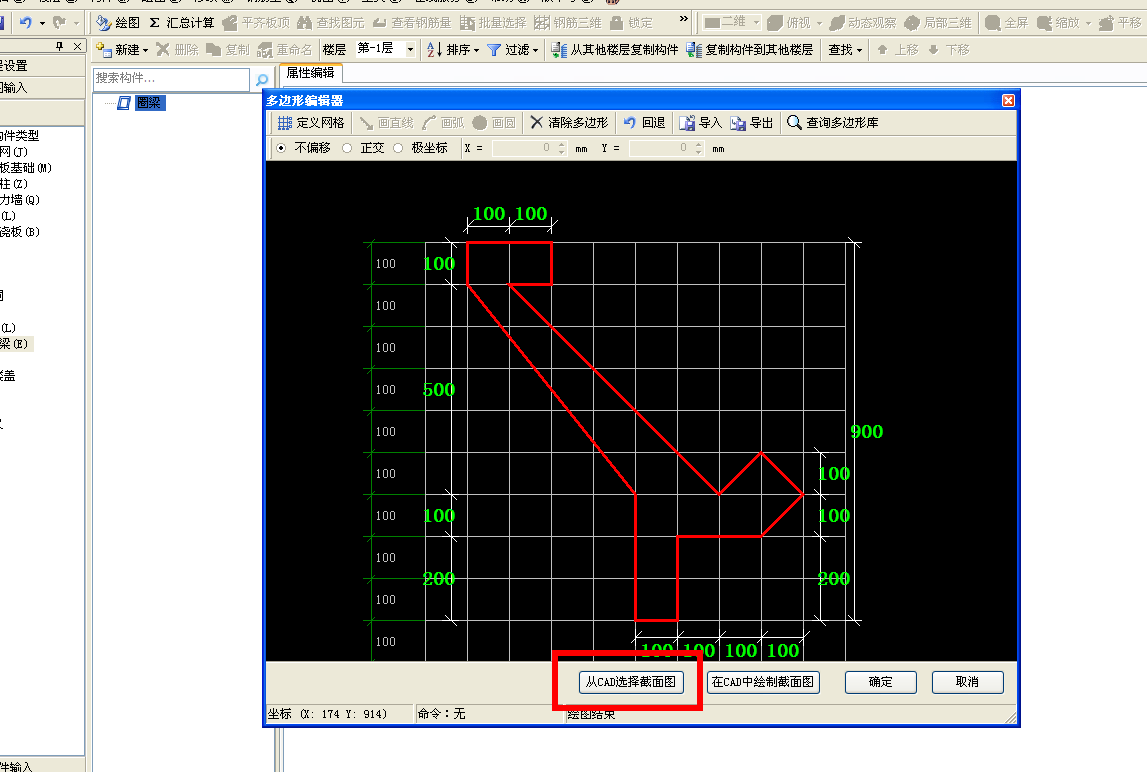

你这个图最好的画法，就是按栏板定义，新建异形栏板，它会出来一个对话框，下面有两个选项，一个是从CAD中选择截面图，另一个是在CAD中绘制截面图，你要设置比例，应为大样图的比例需要设置，看截图，你选择后，直接按照图纸绘制，这样绘制出来的图，是一摸一样的，没有任何误差，钢筋可以输入的，在栏板里输入，不可以输入的，在其他钢筋里面输入，很见到，没有误差
2014-10-18 11:07:21
-
这到底用哪个构件画啊？还有那构造柱上面的箍筋信息应该在哪打？最好是把他画出来吧，画不出来也教教我具体哪个对应用哪个构件画。谢谢了！！

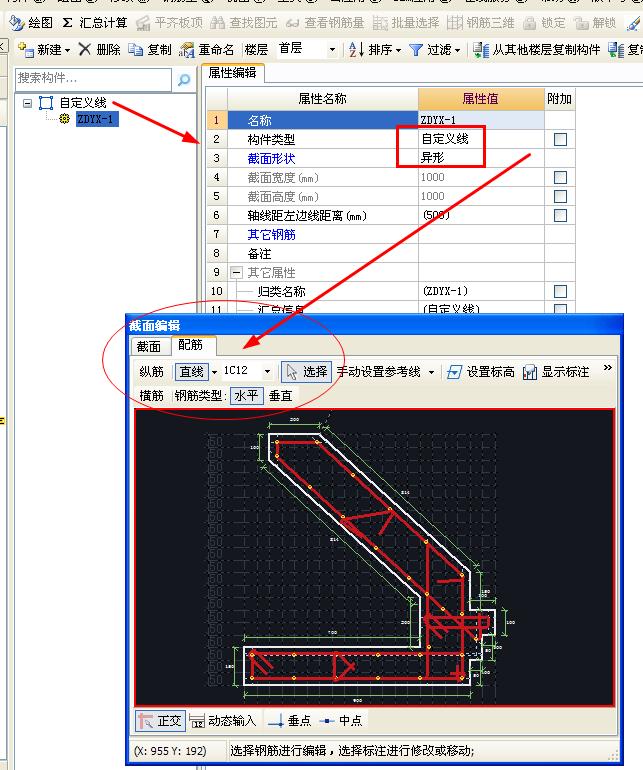

答：要想一次性搞定，用BIM钢筋算量的自定义线。非常灵活的。2013也可以。
2014-10-18 09:37:48
-
2014-10-18 13:04:31
-
用自定义线
2014-10-18 13:51:23
-
这个图形是线式构建，所以最佳解决方案就是如陈工的回答，不过需要注意建立自定义图形的准确性
2014-10-18 13:56:34
-
这种异形构件拆开画比较麻烦 你可以 直接整体用异形圈梁来做自己备注好信息即可
钢筋输入不了的在其他箍筋内手算输入
追问(2014-10-18 08:55:52)：那圈梁怎样布置c6@150双层双向拉通啊？
X向的可以在上下部钢筋内输入 自己计算下根数 Y向在其他箍筋输入 其实就和你手算钢筋差不多吧 画出的异形构件只是为了保证混凝土和模版的量 板筋根数计算是向上取整加一的 计算根数的时候构件长度别忘了减掉50的起步距离 从你这个图形来开 拆开计算的话混凝土和模版的量会有影响 有一部分是计算不到的，如果绘图不到位还有可能会记算多
2014-10-18 08:50:54
-

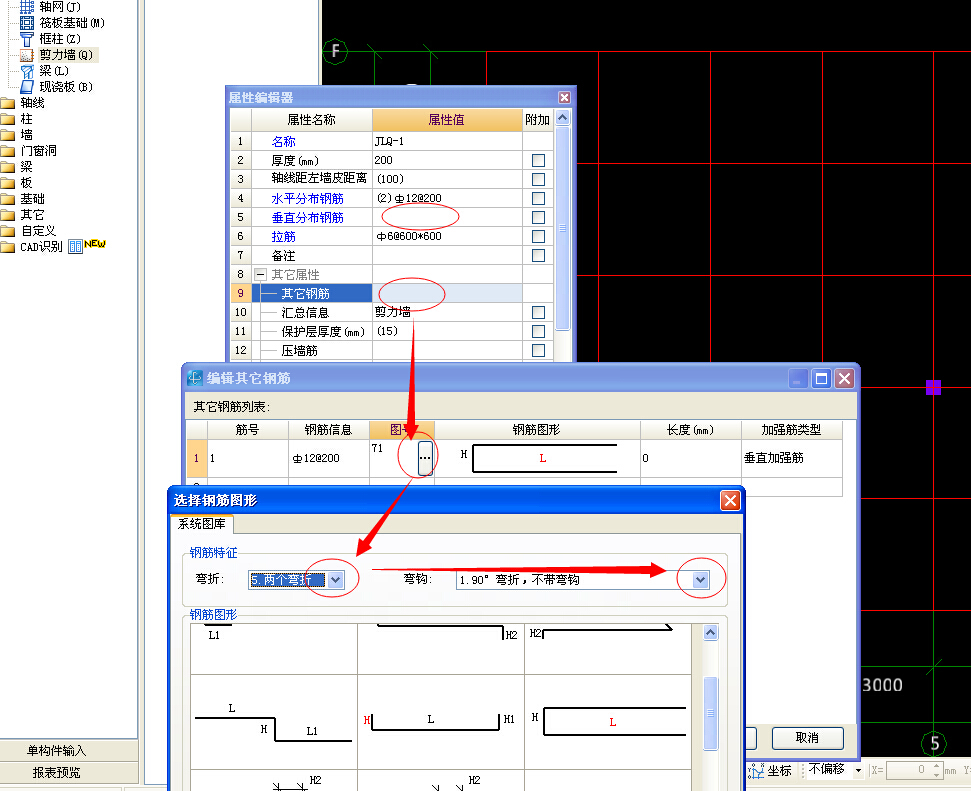

斜板钢筋的弯折，可以在定义的钢筋属性中的左或右弯折中输入长度代替；顶就看到矩形箍筋，就可以用梁进行布置；下端的板檐用剪力墙定义布置，属性中输入水平钢筋，纵筋就不输入，然后在属性的其它钢筋中编辑，弯折的类似开口箍代替。
“下端的板檐是指第二条长方形的？ 但是如果那个用剪力墙 他下面那一小段怎么画？没异性剪力墙啊”最下端的挑檐可以布置上布置，然后钢筋就可以用负筋布置，锚固入梁内的长度可以在负筋属性的左或右弯折中输入，当然也可以在剪力墙属性的其它钢筋中编辑，不布置板时，在导入图形时，就要补画挑檐就是了。。
如果是用自定义异型进行编辑，如果有转角钢筋会存在一点误差就是了。
2014-10-18 08:53:44
-

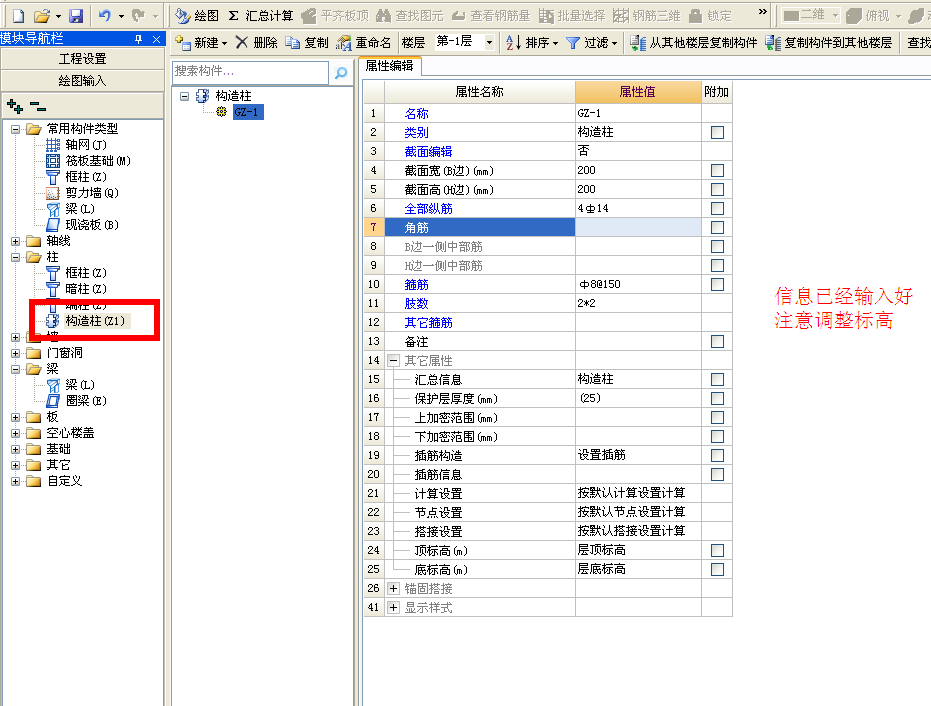

这到底用哪个构件画啊？还有那构造柱上面的箍筋信息应该在哪打？最好是把他画出来吧，画不出来也教教我具体哪个对应用哪个构件画。

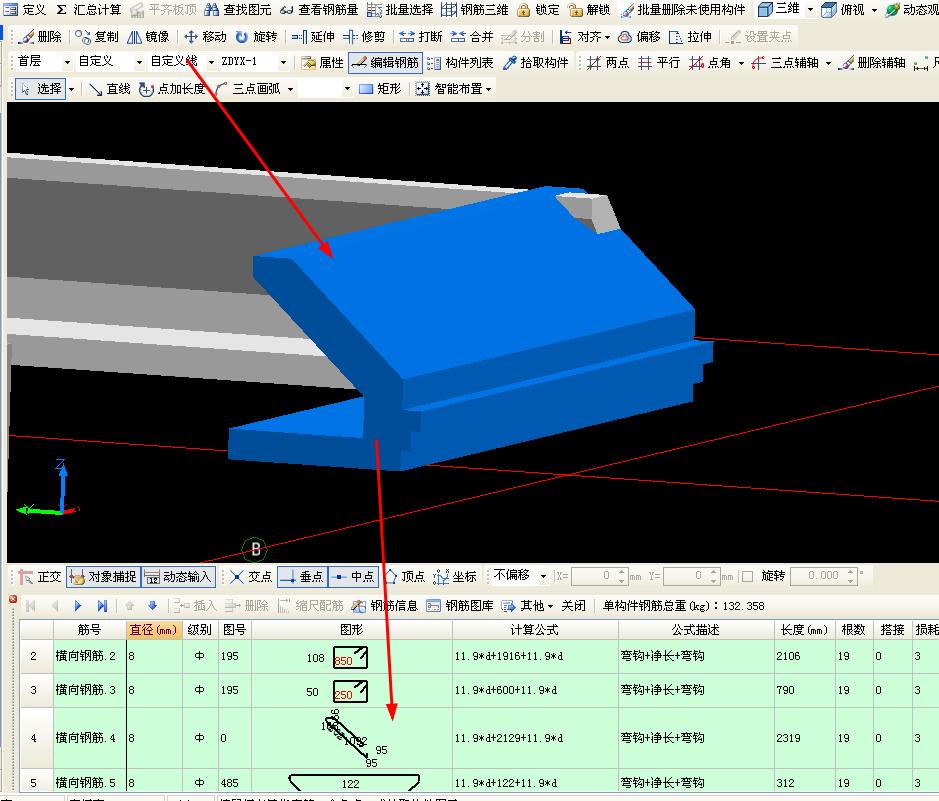

这种形状的用自定义异形线构件来画,先按截图中的形状画出截面,然后在配筋中画上配筋和在暗柱中编辑钢筋的方法 差不多,定义好后用直线画图即可.
2014-10-18 10:12:46
