关于剪力墙绘制
如图所示：此处图纸为独立暗柱无剪力墙，请问：1、需要新建一个剪力墙覆盖这里的暗柱吗？还是把直接它修改为端柱或者框架柱不覆盖？老师都是怎样处理的？ 2、如果新建剪力墙全部覆盖暗柱，那么此处柱顶需要全覆盖加暗梁吗？3、框架梁是绘制到轴线交点处还是刚碰到暗柱边止？ 麻烦高手一一详细解说下
全部回答
(5)
首答仅用{{minutesHtml}}
-
已采纳
如图所示：此处图纸为独立暗柱无剪力墙，请问：1、需要新建一个剪力墙覆盖这里的暗柱吗？还是把直接它修改为端柱或者框架柱不覆盖？老师都是怎样处理的？ 2、如果新建剪力墙全部覆盖暗柱，那么此处柱顶需要全覆盖加暗梁吗？3、框架梁是绘制到轴线交点处还是刚碰到暗柱边止？
1 此处图纸为独立暗柱无剪力墙,仍需要新建剪力墙覆盖这里的暗柱,这样在画板时和在导入到图形时很方便,(在导入图形时,如果此处不覆盖,你在导入时一般不勾选暗,此处就会不导入,暗柱是套用墙的定额,所以此处用柱时还需进行构件转换变成墙很麻烦的)
2 如果此柱顶需要覆盖,加不加暗梁应根据图纸要求,有暗梁时才加,图中没有时不加.
3 框架梁一般是绘制到轴线交点即可.(绘制到交点和到暗柱边对钢筋是没有影响的)
2014-10-20 17:11:38
-
1、需要新建一个剪力墙覆盖这里的暗柱，不需要把直接它修改为端柱。2、如果新建剪力墙全部覆盖暗柱，那么此处柱顶需要全覆盖加暗梁。3、框架梁是绘制到刚碰到暗柱边止。
2014-10-20 15:42:13
-
如图所示：此处图纸为独立暗柱无剪力墙，请问：1、需要新建一个剪力墙覆盖这里的暗柱吗？应该定义墙，把柱覆盖；2、如果新建剪力墙全部覆盖暗柱，那么此处柱顶需要全覆盖加暗梁吗？不需要；3、框架梁是绘制到轴线交点处还是刚碰到暗柱边止？绘制时从一边到梁一边即可。
2014-10-20 15:55:40
-

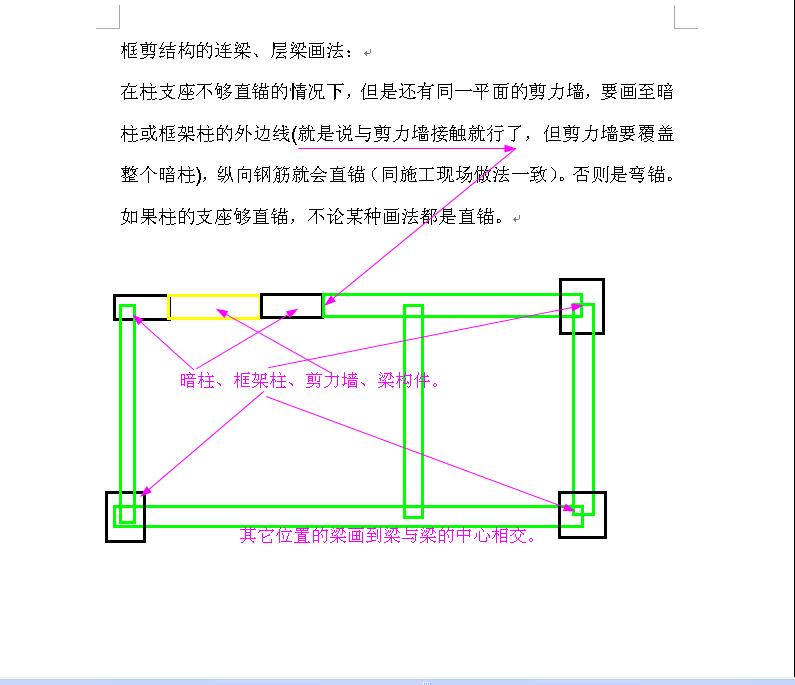

暗柱本身就属于剪力墙构件，这是11G明确指明的，但软件中还是需要覆盖，首先是因为新建板的时候不会出现无法闭合，其二工程量并不互相重叠，加设暗梁需要视设计而定，不是所有的框剪结构都必须加设暗梁，最后单独回答你那个问题3，即使需要布置框架梁，无论你是伸到墙或柱外端还是伸至轴线，软件计算的工程量是一样的
2014-10-20 16:35:10
-
有连梁在，需要覆盖住暗柱，便于计算墙水平筋通过。
暗梁不需要
2014-10-21 10:27:32
