我言寺月生
2014-10-21 13:26:38
|
安徽省
钢筋算量GGJ2013
|
406查看
5回答

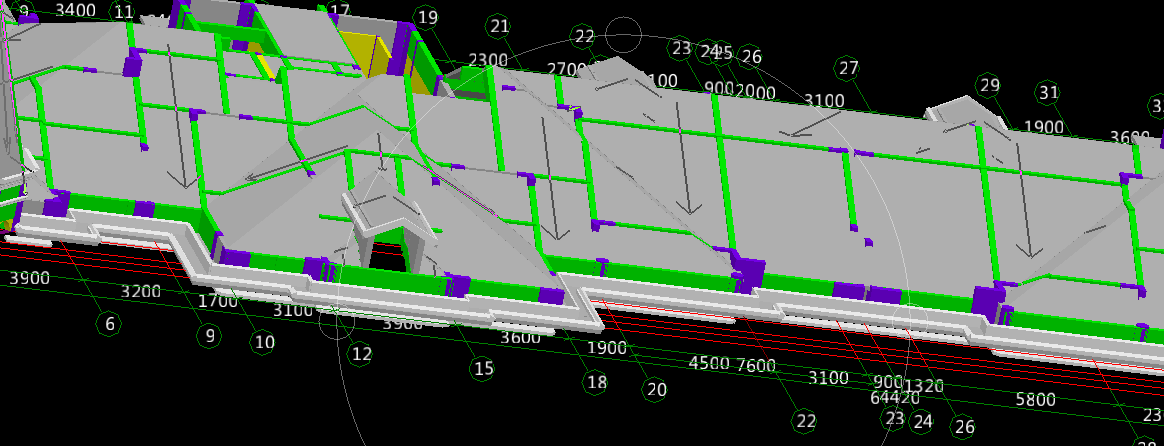

复杂屋面怎么画？

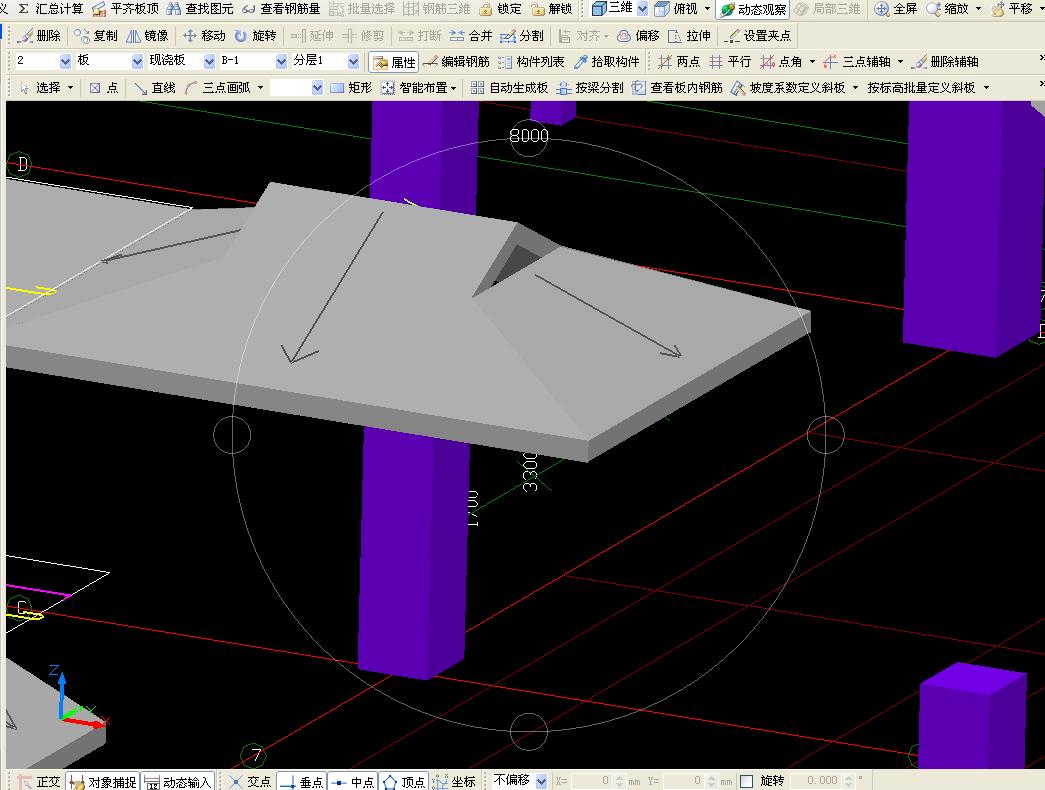

我用三点定义斜板和按标高定义斜板，都有缝。 要怎么处理呢？ 有没有相关视频，看一下。
全部回答
(5)
首答仅用{{minutesHtml}}
-
已采纳
我用三点定义斜板和按标高定义斜板，都有缝。 要怎么处理呢？有没有相关视频，看一下。
答：。。。要看设计图中平面与檐口组合，你这样，直角度的错板，一出一入的能顺接头吗？
2014-10-21 14:40:06
-

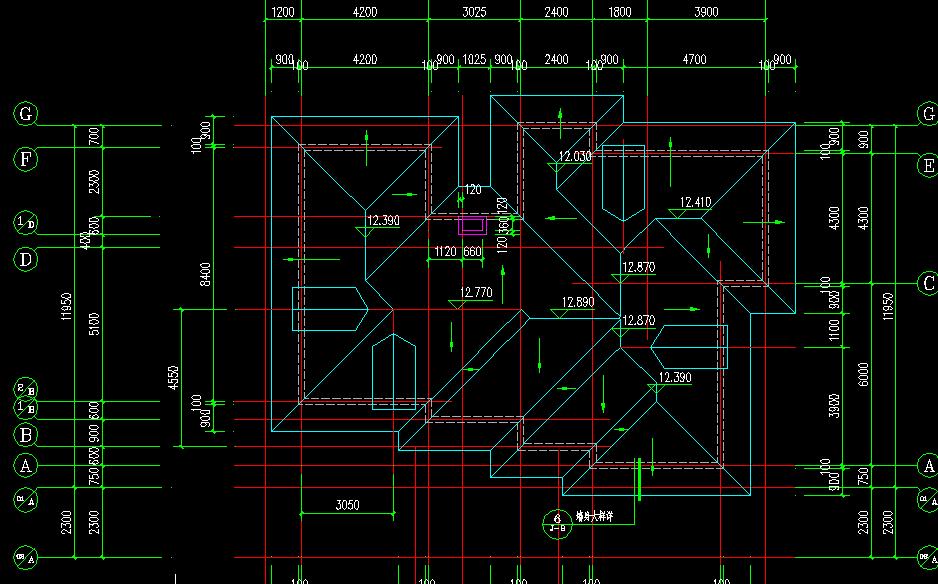

建议把CAD图导过去，根据屋脊线进行绘制。也就是你图上蓝色的线分成若干块斜板进行绘制，
2014-10-21 15:40:43
-
把屋面板合并成一块板，导入ACD图纸，然后按照图纸的分割线进行分割，再设置斜板。
2014-10-21 15:31:23
-

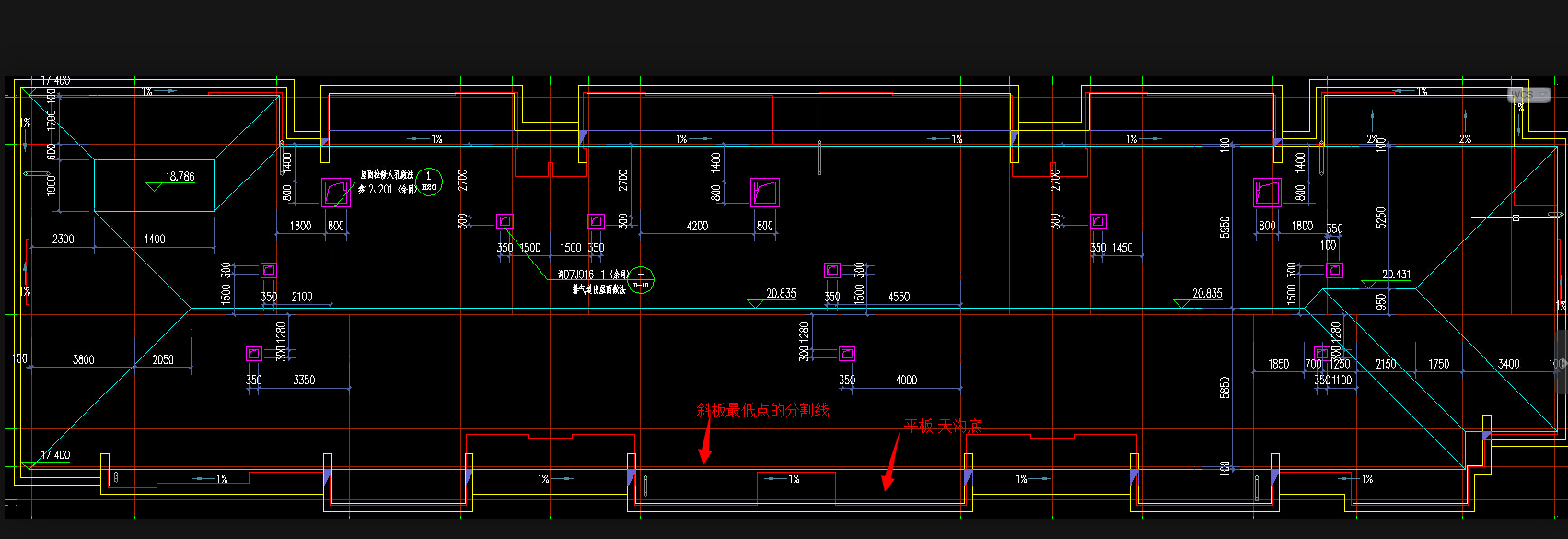

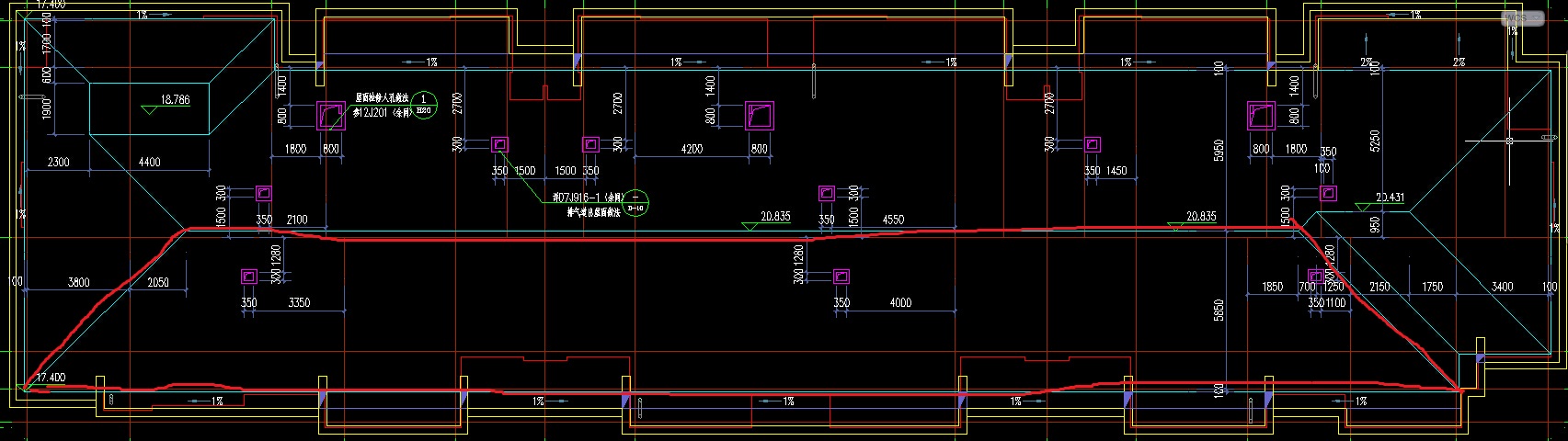

斜屋面板边找错了。蓝色那条线为斜屋面边线，蓝线外侧画平屋面就可以
2014-10-21 16:01:35
-
有缝隙是因为定义的标高不正确造成的，再次确认一下标高，再次变斜处理即可
2014-10-21 14:18:41
