李
2014-10-24 15:36:17
|
河南省
钢筋算量GGJ2013
|
522查看
4回答
坡屋顶剪力墙暗柱怎么画？

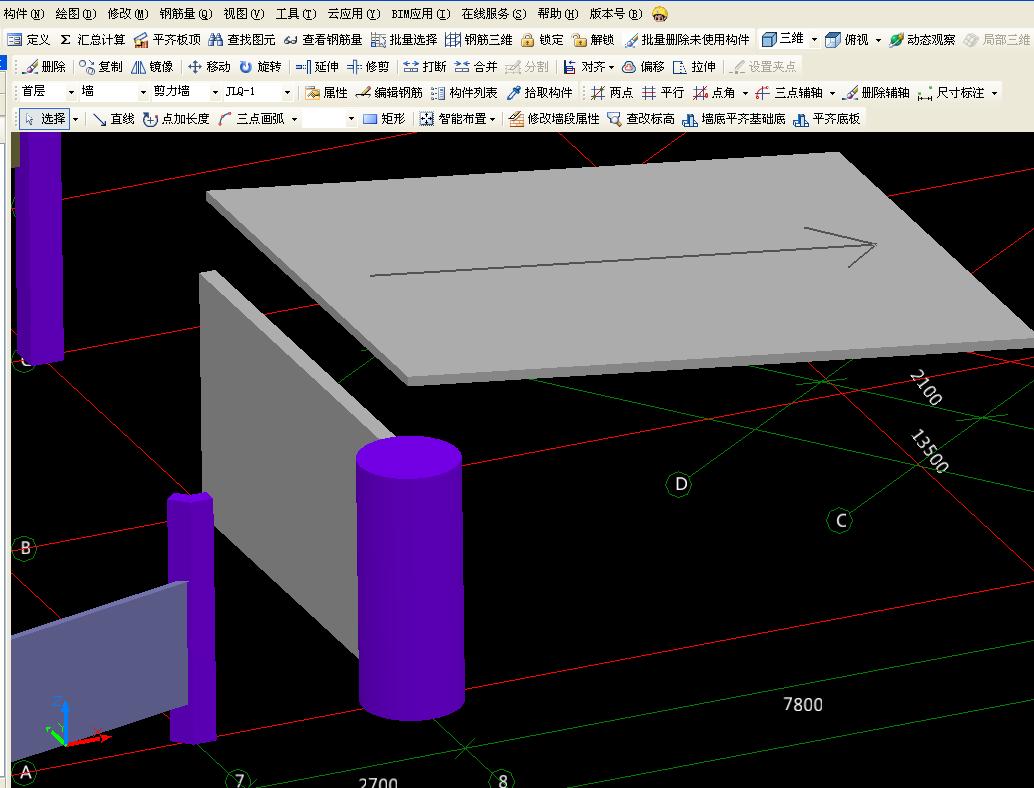

暗柱，剪力墙-屋面，该怎么画？顶标高怎么定义？是到板底？问题补充：也就是顶板顶标高么？
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳

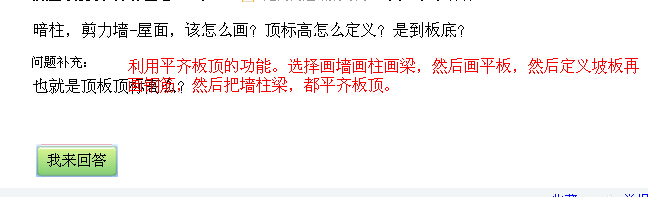

暗柱，剪力墙-屋面，该怎么画？顶标高怎么定义？是到板底？
问题补充：
也就是顶板顶标高么？

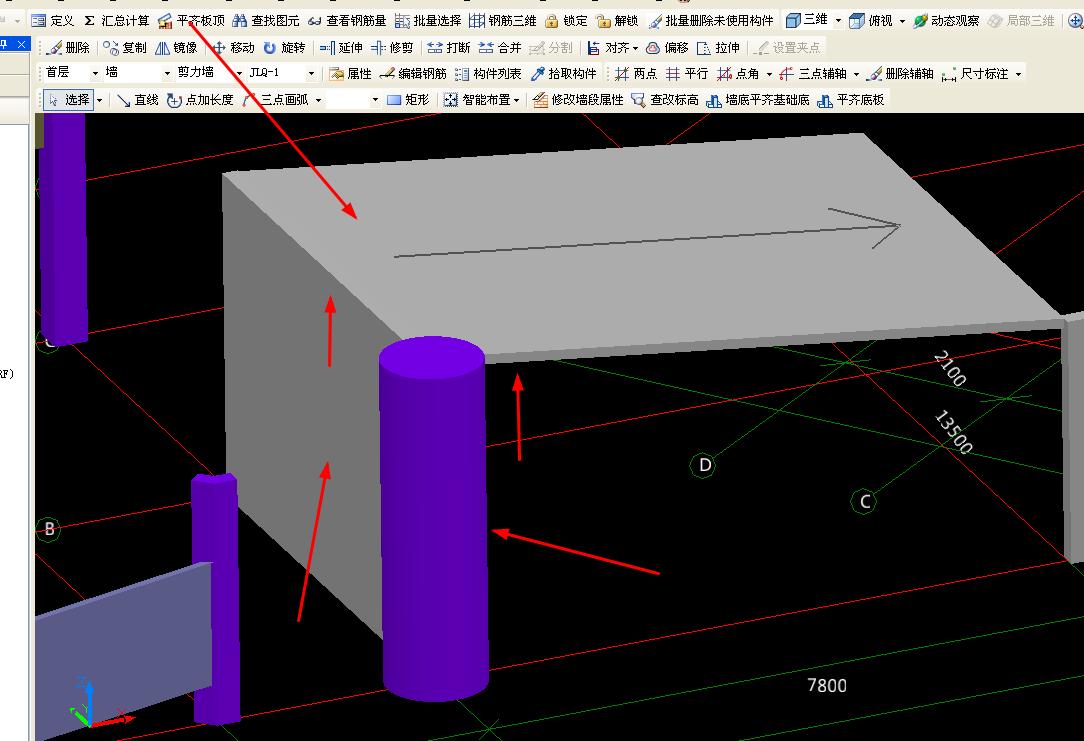

答：先画出屋面斜板。再把墙、柱平齐板顶功能即可。
2014-10-24 16:11:04
-
2014-10-26 15:18:44
-

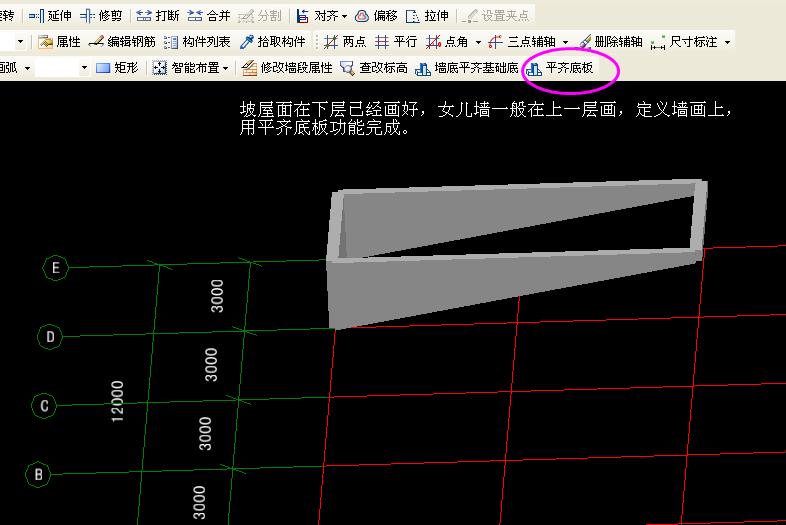

坡屋顶剪力墙暗柱画时采用软件“平齐到板顶”功能即可画上。暗柱自动平齐到坡屋面板顶。
2014-10-24 15:52:39
-
平齐板顶 这样用 在柱内把柱全部选中然后点击工具栏内的平齐板顶 ，然后点击是。墙梁的用法同柱
2014-10-24 16:38:29
