关于管道室内和室外的分界点

现在施工单位报了一份签证单，其中一部分如图所示，图中红色标注的位置为污水井W3，从W3引出一根DN100的污水管埋地穿墙进入卫生间（最右侧黄色管道），室内部分（外墙皮）可以从图纸量出来，室外部分（从污水井到外墙皮）这一部分能从平面图量取么？（看情况）

我的想法是室外部分不能量取，需要到时间实地测量或者到室外管道在算，我这个做法合适么？（）知道的给解释下室内外如何分界，室外如何计算

回答：1、如果室内图纸上出墙后有绘制室外排水井，管道连接至井中，则可以在室内图纸上按比例量取长度。

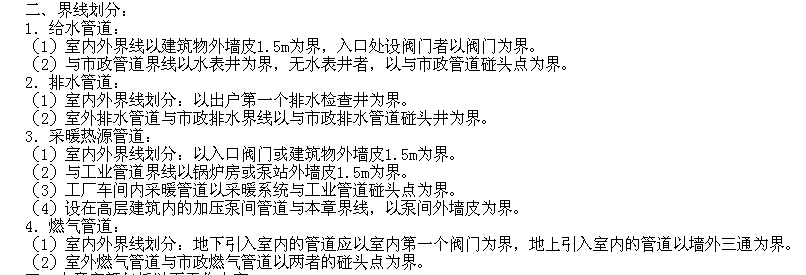

2、如果室内图纸上出墙后就是示意连接至室外排水井，则不能量取。室内外界限，有检查井的以检查井为界，没有的按外墙皮1.5处为界；待外网施工时，按实际长度编制签证或绘制竣工图。
