截图3 条基又该从哪里绘制到哪里呢？
各位老师，请问一，砖条形基础中，受力筋、分布筋指的哪里的钢筋，就像砌体加筋一样吗？二，这个条形基础这么绘制合适吗，是连到独基柱脖子那里吧？截图1 截图4 三，截图3 条基又该从哪里绘制到哪里呢？谢谢
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
一，砖条形基础中，受力筋、分布筋指的哪里的钢筋，就像砌体加筋一样吗？

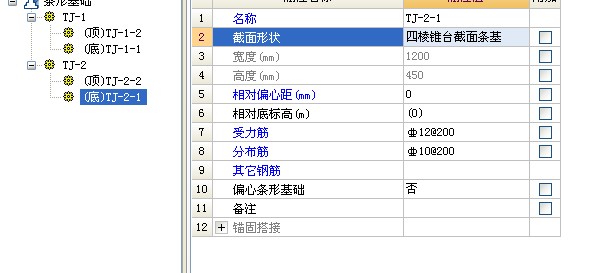

如图，先定义条形基础，再根据设计定义参数化条基单元，在属性里输入设计的配筋即可。受力为垂直于条形基础长度方向（横向）的钢筋，分布钢筋为沿条形基础长度方向（纵向）的钢筋，一般情况受力筋较大，分布筋较小。
二，这个条形基础这么绘制合适吗，是连到独基柱脖子那里吧？截图1 截图4
画到独基柱边即可。
三，截图3 条基又该从哪里绘制到哪里呢？谢谢
应该根据首层围护墙的中心线画图布置条形基础，即画到首层围护墙的中心线处。
2014-10-31 15:04:18
-
条形基础的受力钢筋指纵向钢筋，分布钢筋指横向钢筋，与砌体加筋中相似。
条形基础布置到柱就可以了。
2014-10-31 08:54:09
-
1、砖条基中的受力筋指纵向钢筋、分布筋是横向钢筋，和砌体加筋类似，只是根据大放脚的宽窄布置钢筋。
2、条基布置到独基柱脖子那里就行，但你的截图1上怎么没看到大放脚呢？
3、截图3还按同样方法布置。
2014-10-31 10:07:41
