哪位前辈告诉我图中圈的这些符号代表什么意思？
这是一个简单的单层钢结构厂房的设计图，如果觉得一一回答太麻烦，前辈也可以直接告诉我这些东西在什么规范或图集中能查到，我自己查，万分感激！
全部回答
(5)
首答仅用{{minutesHtml}}
-
已采纳

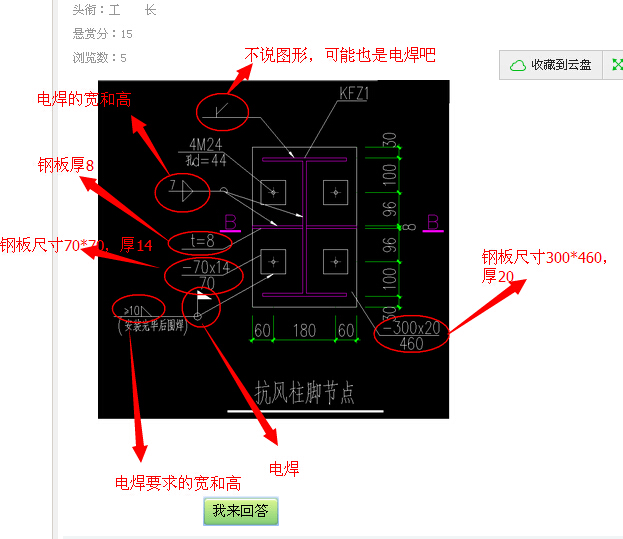

图片供你参考。说明“不说”为“不详”。
2014-11-04 08:51:11
-
上面下来第二个是双面焊，焊缝高度是7mm，第三个t8是8mm厚的钢板,第四个是钢板14mm厚的，规格为70mm*下面的数字看不清，第五个是四面围焊，单面焊，焊缝高度是大于10mm，右面是钢板20mm厚的，规格为300mm*460mm
2014-11-04 08:57:16
-

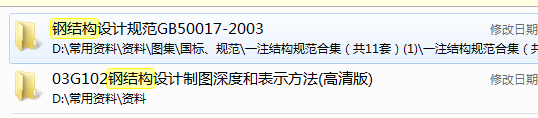

在这两本图集可以查到；
2014-11-04 09:16:16
-
单面焊、双面焊、厚度、钢板等符号
2014-11-04 08:50:16
-
这是钢材焊接的符号
2014-11-04 08:56:11
