板跨筋如何定义，或者是如何导图
请问一下板跨筋如何绘制或者说如何导图啊，绘制的画怎么填写里面的信息啊，我是第一次遇到板跨筋这种，请两种都讲一下，请讲详细一点，谢谢啦，我是个反应比较慢的新手还有很多不会的，
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳
请问一下板跨筋如何绘制或者说如何导图啊，绘制的画怎么填写里面的信息啊，我是第一次遇到板跨筋这种，请两种都讲一下，请讲详细一点，谢谢啦，我是个反应比较慢的新手还有很多不会的，

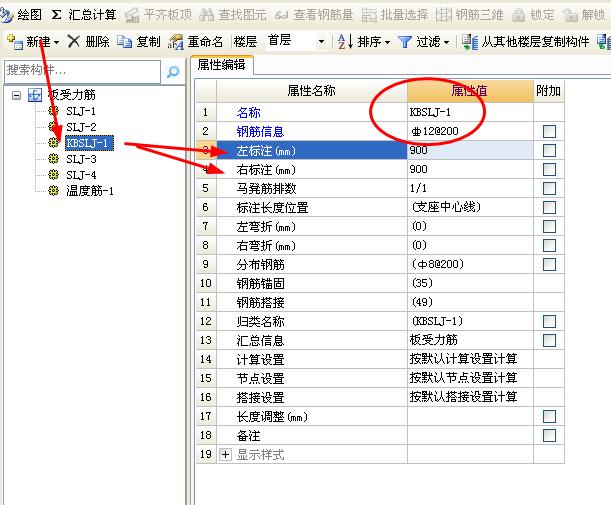

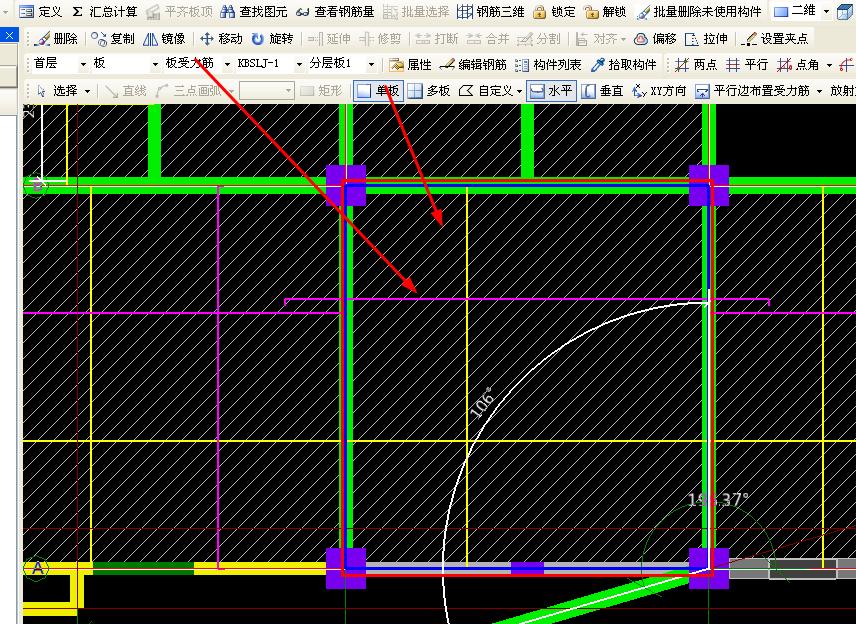

答：新建一跨板受力筋。左右填上900。到画图界面，单板，点击后，就布置上了。本板的宽度，软件自动计算。
2014-11-19 11:40:05
-
板跨筋一般和板负筋一样设置，板跨筋就是板的中间不要设置，设置两头即可。
2014-11-19 11:06:34
-
你可以用板受力筋里面的跨板受力筋来定义，绘制。
2014-11-19 11:13:52
-

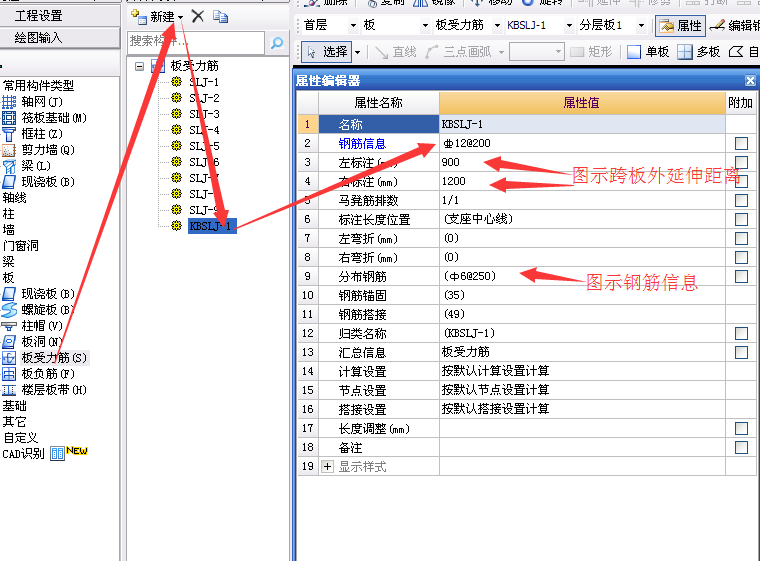

跨板筋，软件操作：定义图示板构件画图元，‘板受力钢筋’新建跨板钢筋属性中输入图示级别+直径+间距，属性中分布筋输入图示信息级别+直径+间距，按照图示的X向或Y向布置
导图2013添加图纸，分割图纸（设计规范可自动否则手动）定位的到各层，提取钢筋线-提取钢筋标注-自动识别。不过不建议自动识别因为很多设计图纸不规范，软件自动识别非常乱，让您丈二和尚摸不着头脑，还是手动布置既快捷还准确
2014-11-19 13:05:28
