坡屋面板怎么快速定义。
坡屋面怎么快速定义，屋顶的梁是斜的，有没有什么方法直接根据斜梁画出斜板，不用三点定义斜板一个一个的修改标高
全部回答
(6)
首答仅用{{minutesHtml}}
-
已采纳
1、首先我们平时用到的都是先绘制出斜板，再根据斜板平齐板顶画出斜梁，这样就是最简便的
2、如果你用斜梁的话，也是会用到三点定义斜板，因为斜板不会自动生成的
3、还有，在定义斜梁的时候比定义斜板要麻烦，因为在定义斜梁的时候，尤其是两端低，中间高的，需要打断才可以
综上，还是先绘制斜板比较好
2014-11-23 15:27:41
-
屋顶的梁是斜的，没有别的方法直接根据斜梁画出斜板，需要用三点定义斜板一个一个的修改标高。
2014-11-23 14:01:36
-
斜板只能绘制平板之后变斜，至于梁可以平齐板顶这样就是斜的了
2014-11-23 14:35:28
-

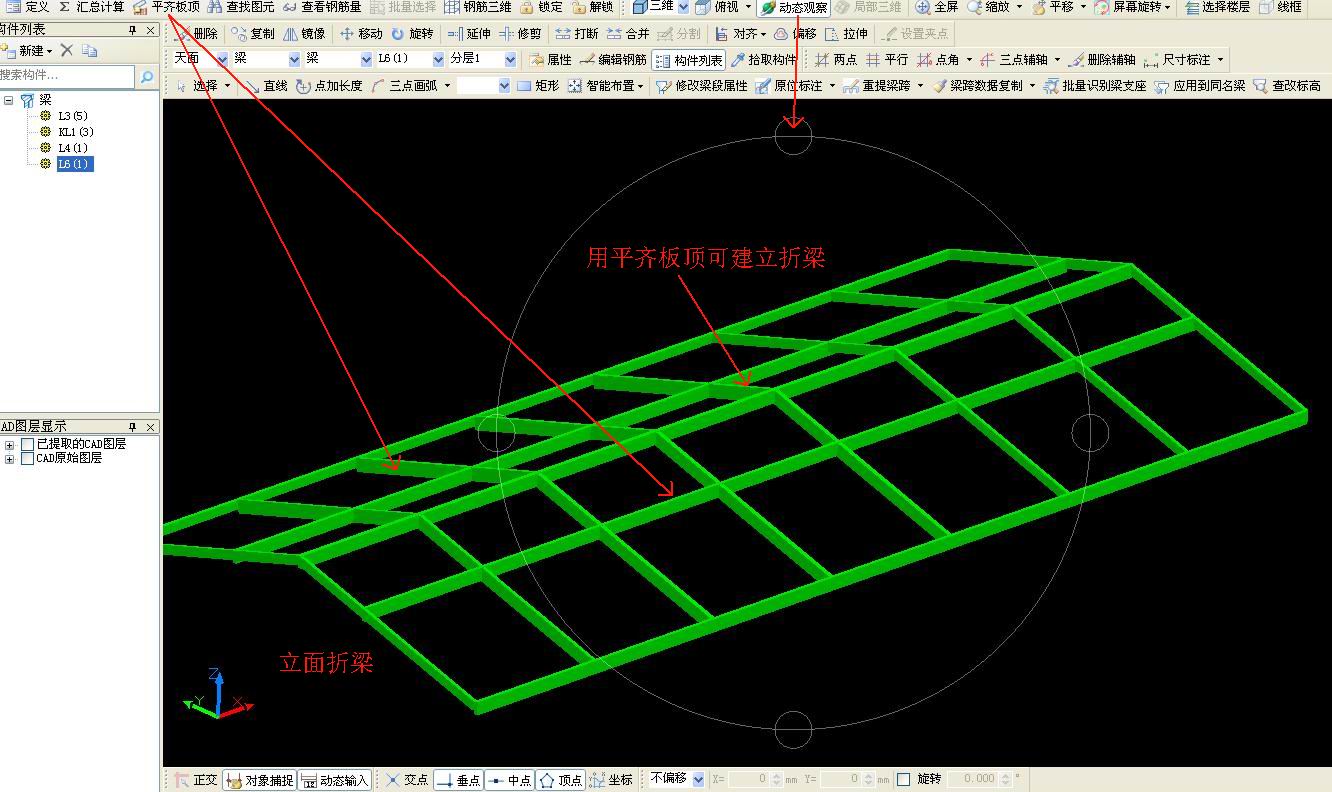

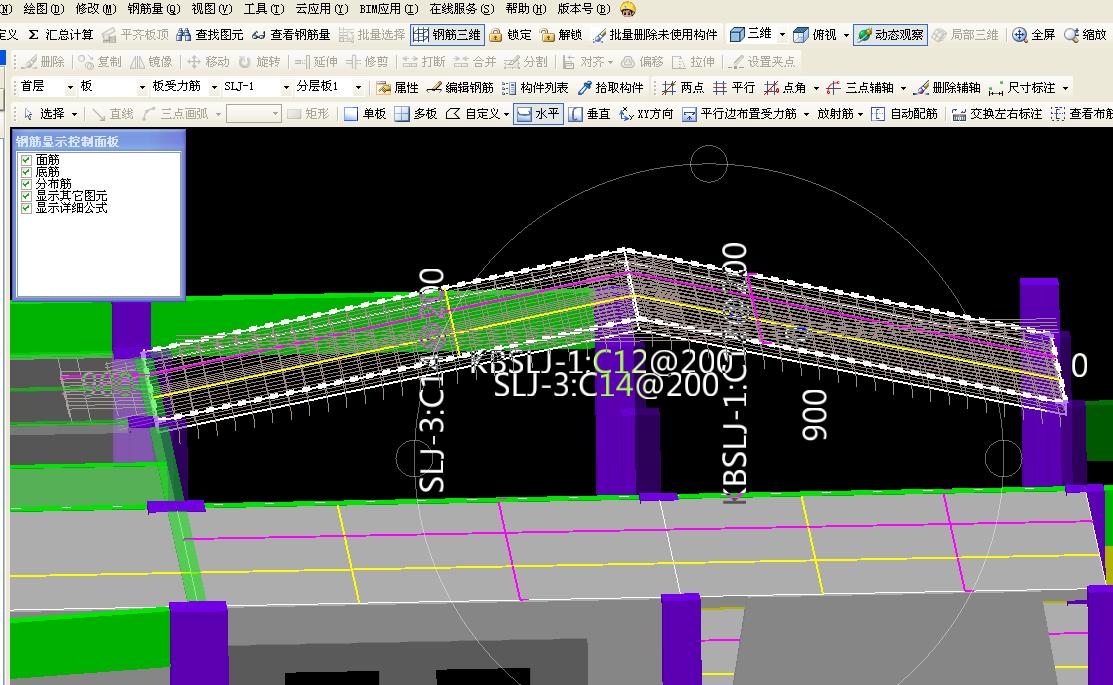

坡型屋面建议先把梁图元画上去，再画板图元（按照图示斜屋面折线分割板开），然后逐个‘三点定义斜板’（如果出现失误可调整标高）布置板钢筋后点击‘平齐板顶’点击梁图元或柱图元和墙图元软件自动形成坡屋面了快捷还准确；构件节点在其属性中‘计算节点’切换即可
2014-11-23 14:36:22
-
坡屋面怎么快速定义，屋顶的梁是斜的，有没有什么方法直接根据斜梁画出斜板，不用三点定义斜板一个一个的修改标高
答：软件不支持你的反向操作。正常的方法是画平板，画平梁，再定义斜板（每块定义一次），三点定义斜板，坡度定义斜板，提起定斜板。最后把梁平齐板顶。
2014-11-23 15:18:28
-
屋顶的梁是斜的，没有别的方法直接根据斜梁画出斜板，到不前为止，软件还不能直接定义斜板，直接绘制，只有先绘制平板现浇板，再用三点定义斜板一个一个的修改标高。
2014-11-23 17:47:04
