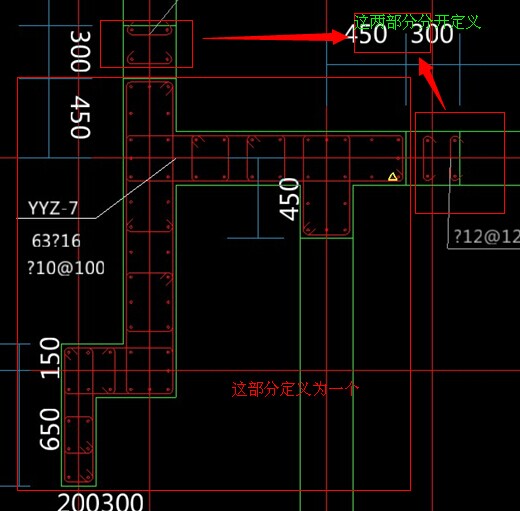

这种暗柱应该一起画还是分别画YYZ-7再定义一个暗柱放在一起？请大神指点，谢谢
问题补充：有没有什么依据说明分开画和一起画哪个是对的呢？
全部回答
(6)
首答仅用{{minutesHtml}}
-

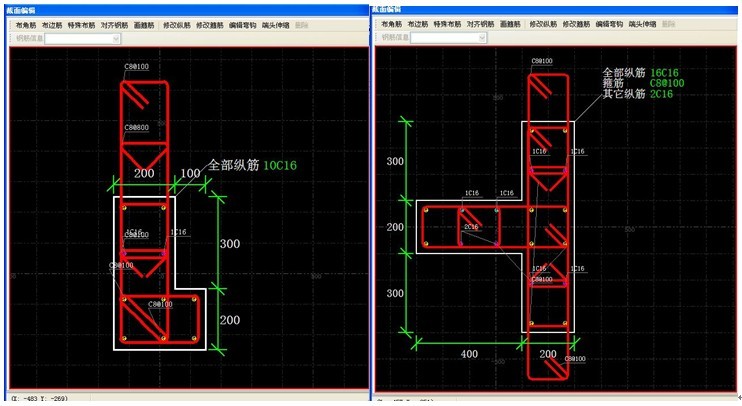

1、最直接了当的就是在截面编辑里画出去

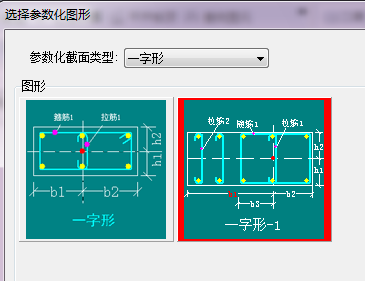

2、定义参数化构件的话可以直接选择截面形式
3、最不济的办法就是在傍边重新绘制构件布置
2014-11-29 09:19:02
-
倒入图形，新建异性暗柱，从cad绘制截面图，框选图形，确定。属性编辑，修改钢筋信息，约束边按照剪力墙纵筋修改，暗柱区按照图示暗柱纵筋修改。布置箍筋
2014-11-29 09:22:36
-
暗柱应该是定义成一个，但是旁边的约束边缘构件应该分开画。
2014-11-29 09:04:24
-
一起，识别柱大样后，然后手动到属性编辑里面，编辑下钢筋就可以了
2014-11-29 08:03:13
-
这个暗柱还是比较复杂，怎么设置看看钢筋不少就行
2014-11-29 09:55:46
-
一般我会先画好这个异形暗柱。
约束边缘部分，比如图中：300宽，墙也是300的吧？
那我会再设置300*300的暗柱，然后根据约束边缘规定设置纵筋和拉结筋。然后画上，我认为这样纵筋和拉结筋是没有误差的，你可以看看行不行的通。
2014-11-30 22:56:05
