弱电图纸看不懂
请问各位大神，我这个图纸什么意思啊，是表示管还是线呢，若是管，是表示的电话线和网线在同一根吗，若是线是不是表示电话线和网线是同一根线啊
问题补充：对了，我图纸中还有个干线平面图，就是从配电箱到走量桥架那部分，是不是表示从配电箱到走廊是主线，然后各个房间的线直接从主线接就是了，各个房间不用从弱电配电箱再拉线
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳

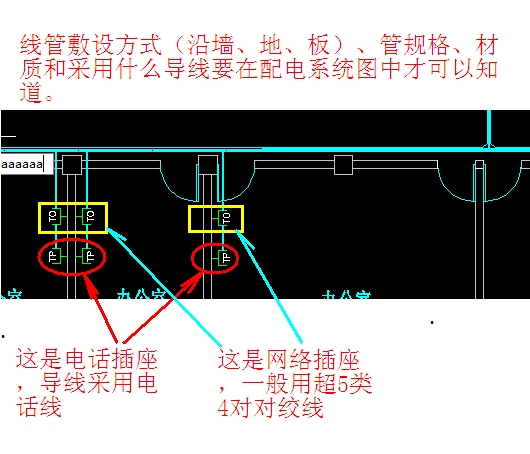

从这个图纸无法看出什么管、什么线，这个是平面布置图，仅体现管线的走向和插座的布置位置；如果要想知道管线配置要在配电系统图中看。
从图纸信息插座能判断出这是电话线和网线布置，可以在同一根敷设，这里要分别敷设电话线和网线的，不是同一根线。
这两种线是分别从弱电配电箱接出然后分别到每个房间各自的（电话、网络）插座。
2014-11-30 10:25:47
-
这个图纸既有管，又有桥架，管、线缆规格型号要看系统图；
2014-11-30 10:16:11
-
应该不是一路的，你看看系统图，应该是分开的
2014-11-30 10:19:57
