弱电知识问题

50P-Cat3-UTP X6根——6根50对三类数据线 。BV-2x10PC25.F——2根10mm2的铜芯电线，敷设在地面内。 、nX4P-Cat5-UTP ——4对超五类双绞线。、IDF ——中间配线架。、SYWV-75-S-5——电缆分配系统用物理发泡聚乙烯绝缘PVC护套同轴电缆 、阻抗75欧姆外径5mm. SYKV-75-5 ——电缆分配系统用纵孔聚乙烯绝缘PVC护套同轴电缆。、RVV-3x42/0.2 ——铜芯阻燃聚氯乙烯绝缘聚氯乙烯护套软电缆。、BV-2x10PC25.F 、BV-1x50PC32.WC 、 BV-1*35PC32.F 、2*BV-1*50PC40。看完这些线就知道下图又是啥意思了。

50P-Cat3-UTP X6根:3类网线6根；

BV-2x10PC25.F ：BV铜芯硬线，埋地敷设；

nX4P-Cat5-UTP：5类网线；

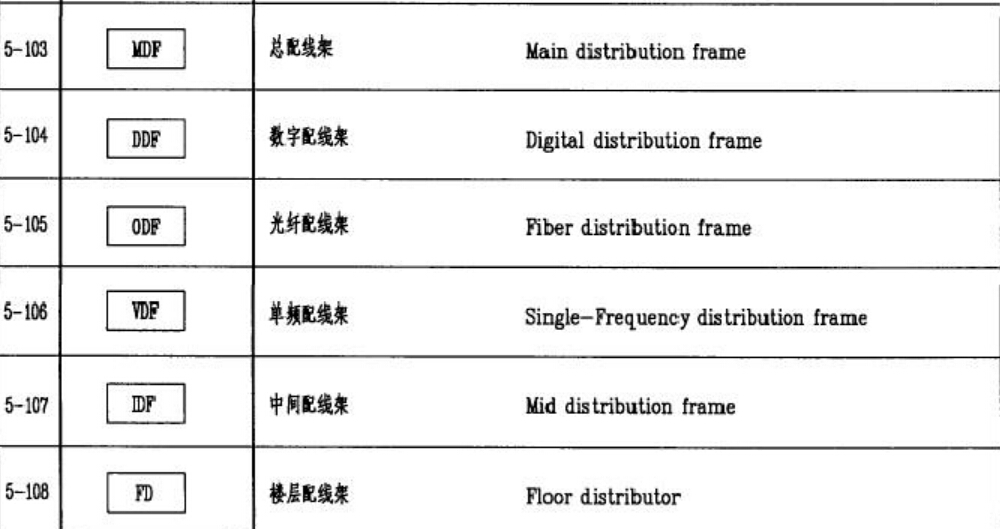

IDF：楼层配线间；

SYWV-75-S-5：有线电视视频线；

SYKV-75-5 ：同轴电缆线（如监控用线）

RVV-3x42/0.2：护套线缆，里面的细铜丝为0.2；

BV-1x50PC32.WC：BV铜芯硬线，埋墙敷设；

2*BV-1*50PC40：2根BV线穿PC40管。

图中的意思为：

穿线规格有：6芯光纤2根；3类网线6根；

市话引入（2根光纤、一根4芯电话线）

预埋9根直径为89的（套）管。
