• 斜屋面板的板负筋外伸怎么定义和复制?

    该块板的受力配筋为双层双向C8@100/200.该图中的板负筋外伸怎么定义和绘制?在外伸位置的混领土怎么绘制?最好能举例绘制。

    双层双向

    屋面板

    答疑解惑

我来答 收藏  举报

我的答案 答题人必看《优秀回答指南》

提交 取消

asfsdfsadfdsf

补充或更正我的问题

提交 取消

asfsdfsadfdsf

完善我的答案 答题人必看 《优秀回答指南》

提交 取消

asfsdfsadfdsf

全部回答 (5) 首答仅用{{minutesHtml}}

  • 已采纳

    斜屋面板的板负筋外伸怎么定义和复制?

    答:把外伸的割分出来定义,画图。

    千赢官网首页登录入口服务新干线


    建筑行业快速问答平台-答疑解惑




    双层双向


    屋面板


    2014-12-05 15:42:10

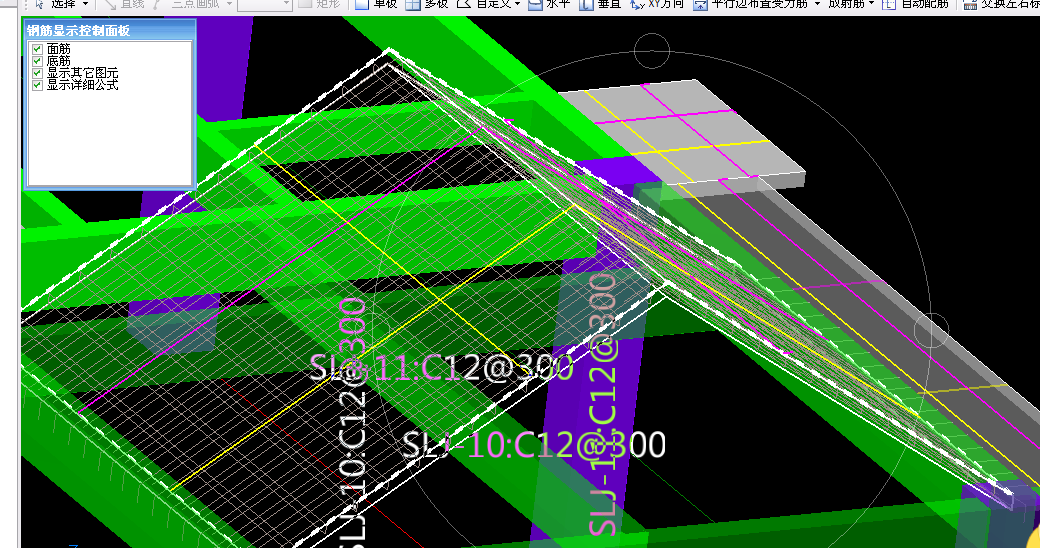

  • 定义板构件画图元右键切割,点击‘三点定义斜板’后布置双层双向钢筋。

    答疑解惑

    2014-12-06 10:11:28

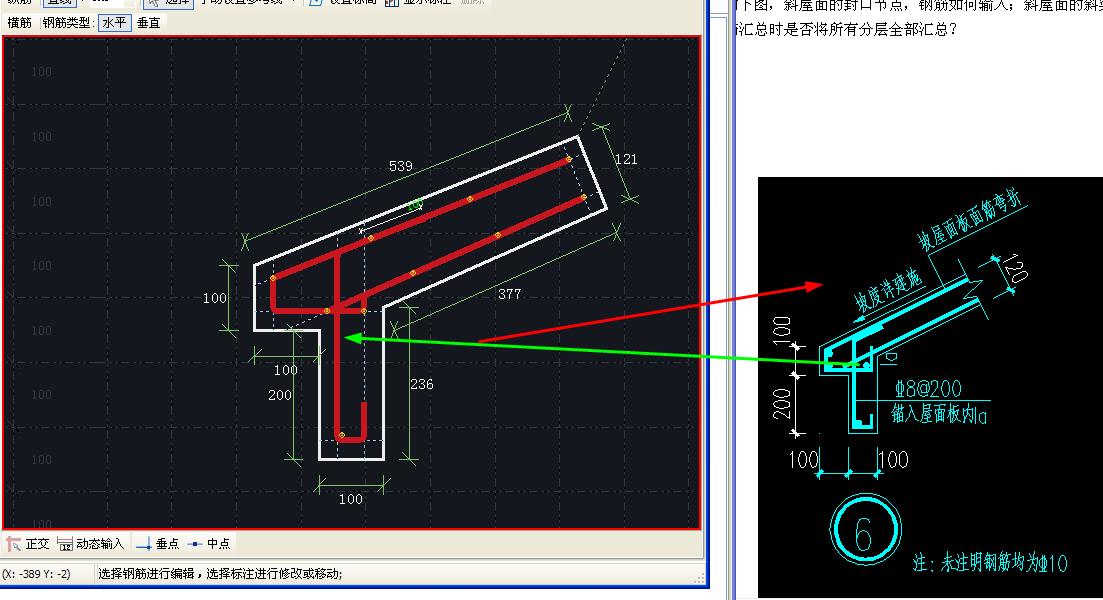

  • 这样板就要根据大样的要求进行布置,然后板面筋属性中的左和右弯折输入檐口的弯折长度。

    2014-12-05 15:29:51

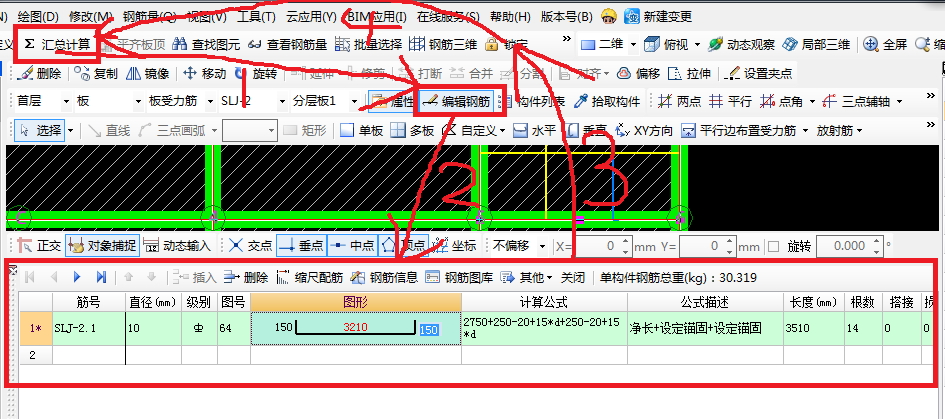

  • 你可以先按照普通板负筋进行绘制,然后汇总计算之后,点开【编辑钢筋】然后,将钢筋的长度按照你的大样图自己修改,并且【锁定构件】,这样,起码你不用自己手工计算板内长度和根数,如下图所示

    千赢官网首页登录入口服务新干线


    2014-12-05 15:38:58

  • 这部分要分两部分画,分板部分和栏板部分,板的部分和梁里面的板画成一块板就行,梁里面的那块板的下部筋可以用画线布置来画。栏板部分,在其他钢筋里面输入那部分的钢筋

    2014-12-05 15:45:03
