这样的梁怎么布置！它的钢筋时怎么布置的！形状是怎么样的！最好能给我建个模型！能直观的看到！理解的透一
这样的梁怎么布置！它的钢筋时怎么布置的！形状是怎么样的！最好能给我建个模型！能直观的看到！理解的透一点！谢谢！
全部回答
(6)
首答仅用{{minutesHtml}}
-
已采纳None
2014-12-08 11:24:39
-
2014-12-08 13:40:46
-
这是条形基础与基础梁的综合标注方式
可以按基础梁和条形基础分别定义布置

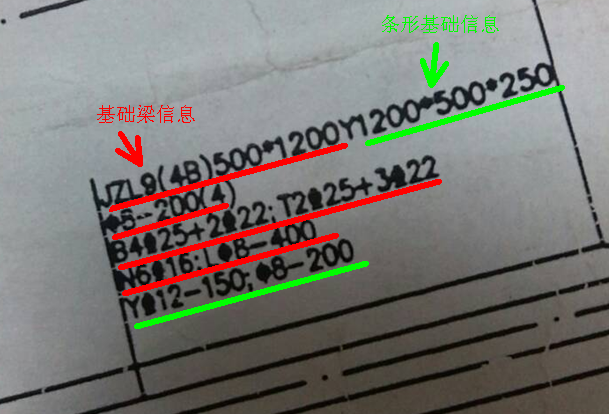

图中红色标注为基础梁信息、绿色标注为条形基础信息；见图1

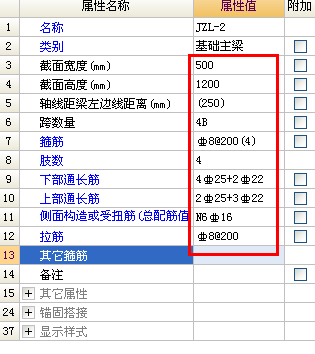

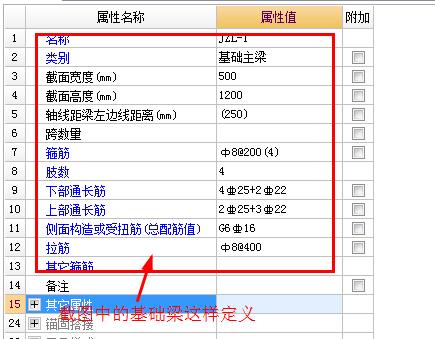

基础梁定义见图2

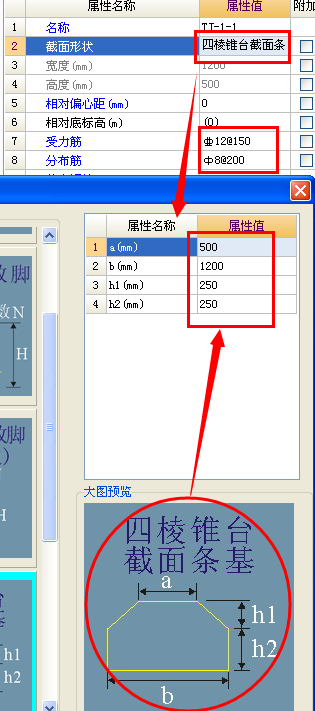

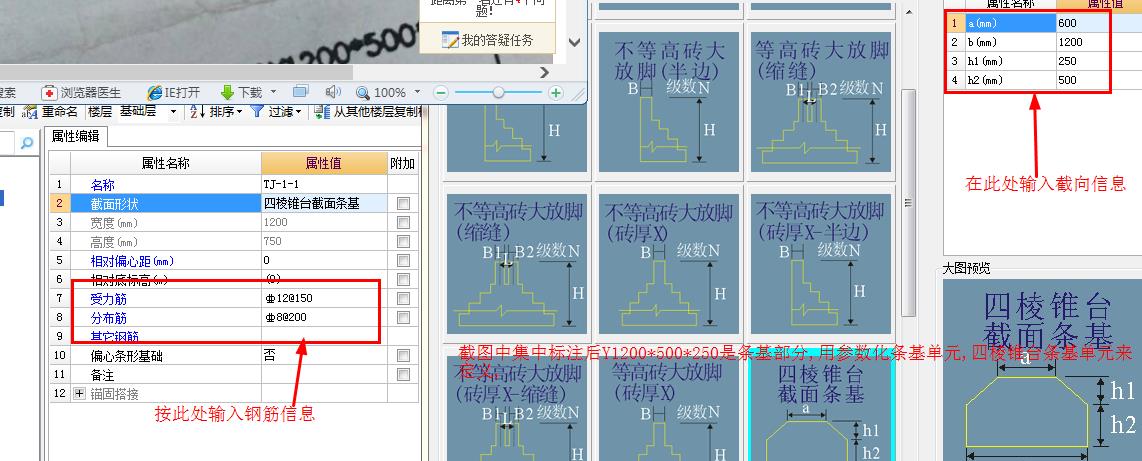

条形基础定义见图3

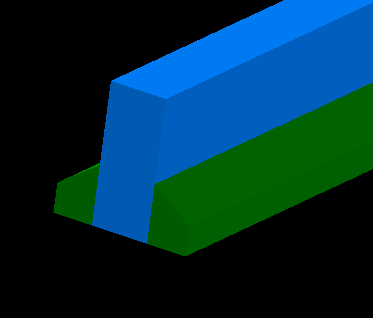

基础梁、条形基础布置后效果见图4
“条基集中标注只有三个数据尺寸啊！而千赢官网首页登录入口要输入四个尺寸 啊！怎么输入啊？”
见附图3中条形基础上口宽度“a”按基础梁宽度500，“b”为条形基础下宽度1200，根部高度h1+h2=500,其中端部高度h2为250，那么h1=250
2014-12-08 11:11:22
-
这样的梁怎么布置！它的钢筋时怎么布置的！形状是怎么样的！最好能给我建个模型！

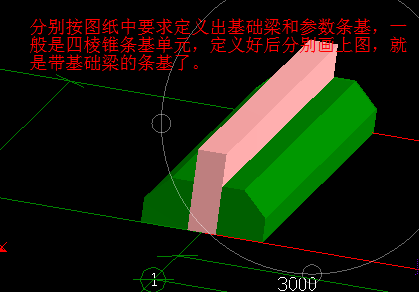

这样的梁实际是带基础梁的条基,JZL9(4)B500*1200用基础来定义,后边的Y1200*500*250用参数条基来定义,然后分别画上图组合在一起就完成了.
2014-12-08 11:24:26
-

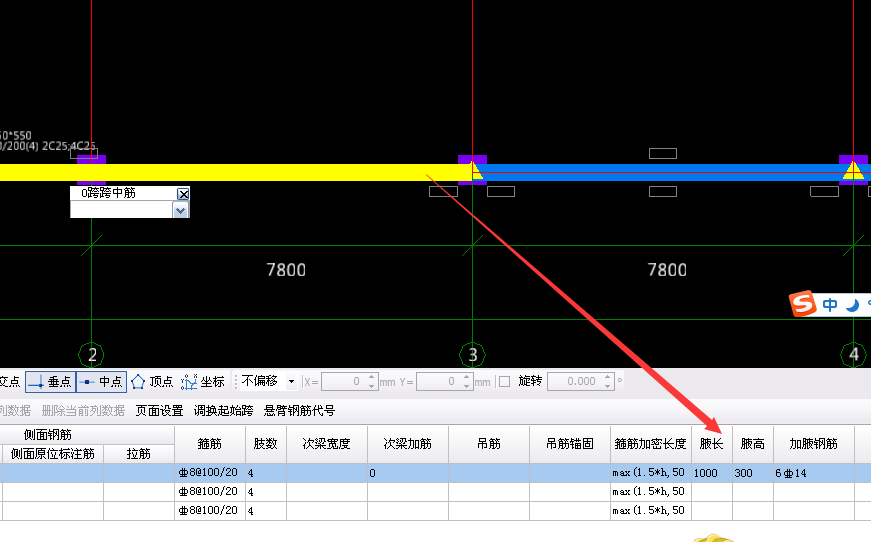

这是带加腋 的基础梁，你可以在基础梁里去建立构件，然后输入能输入的钢筋，后面Y字母以后的数据可以到梁原位标注里的加腋钢筋处去直接输入就可以了
这个梁的截面是500*1200的，后面是梁加腋部分的长、宽、高的数据，
钢筋里的N6C16是侧面钢筋，LA8-400是侧面钢筋的拉筋，
YC12-150和A8-200是加腋处的钢筋
2014-12-08 11:13:16
-

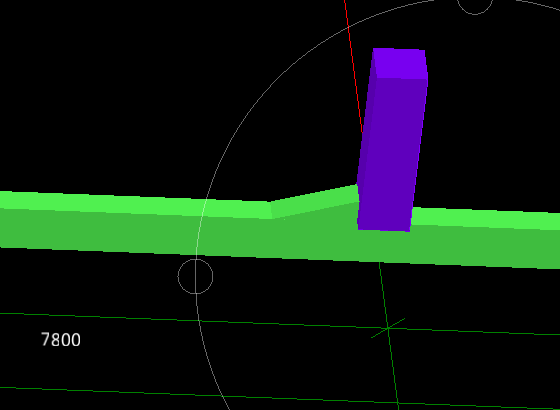

这是带腋基础梁
2014-12-08 13:13:32
