柱墩的钢筋编辑
1、图纸中柱墩1给出的钢筋是12B20，根数在图中显示，在软件中编辑柱墩时，横向、纵向钢筋都是以箍筋的形式输入，该怎么转换编辑？ 2、柱墩可以用柱画吗，他们之间的差别？
全部回答
(5)
首答仅用{{minutesHtml}}
-
已采纳

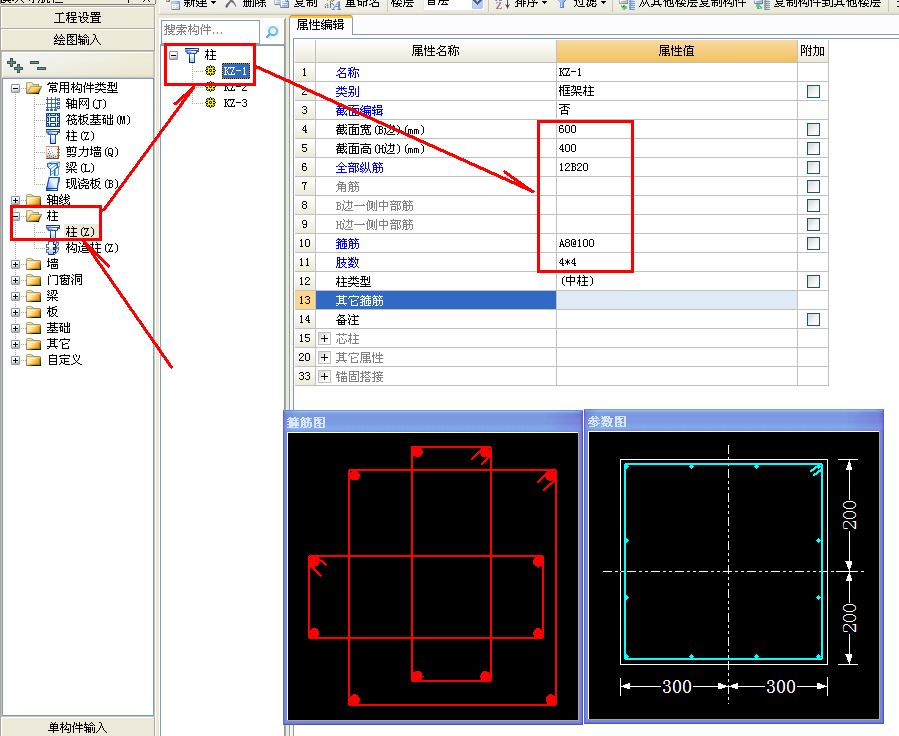

1、图纸中柱墩1给出的钢筋是12B20，这个可以按柱定义布置。全部纵筋12B20，箍筋A8@100（4*4）即可
2、柱墩可以用柱画，计算钢筋没有差别。
2014-12-16 08:18:39
-
山西的专家回答非常正确，我的理解同样。
2014-12-16 08:41:11
-
1、图纸中柱墩1给出的钢筋是12B20，根数在图中显示，在软件中编辑柱墩时，横向、纵向钢筋都是以箍筋的形式输入，该怎么转换编辑？ 2、柱墩可以用柱画吗，他们之间的差别？

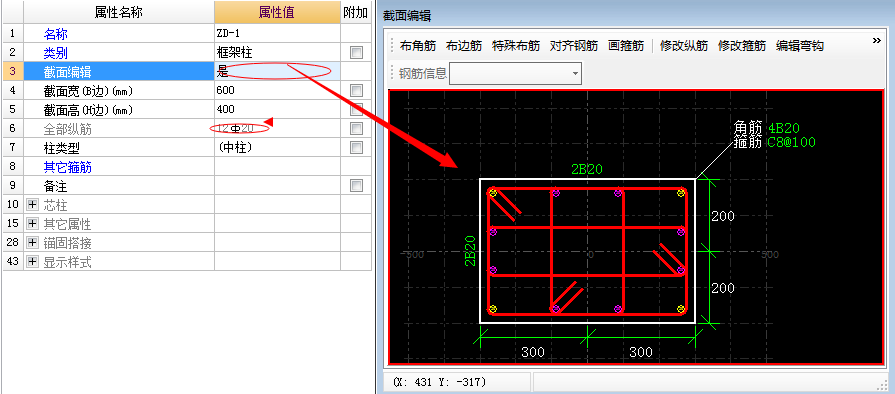

答：1、图纸给的柱墩刨面是柱式刨面，直接用柱画就可以了。如果你想编辑柱里的纵筋、箍筋，你可以在定义柱时，在属性里点截面编辑，是、否选择。弹出截面编辑，可以编辑纵筋、箍筋。
2、你上面软件截图，是板式柱墩，钢筋是网状X、Y向布筋。柱式，板式两个是不一样的，图纸给你的是什么形状，就用什么布置。
2014-12-16 09:02:32
-
在属性里新建一个参数化柱墩，然后进行手动编辑，首先设置好钢筋信息，再分别布置纵筋，箍筋的布置方法一样
2014-12-16 08:13:58
-
可以用柱子画
2014-12-16 08:17:33
