承台怎么画（钢筋）

新手，第一次接触承台，需要算这个基础的钢筋及土方量~手足无措中从新建桩承台那开始~~~~完全是无法提问了。。。（大概的流程，钢筋里面画承台后还有垫层或者接着画什么？新建承台那，选择哪种，标高是~~~） ~求各位帮忙

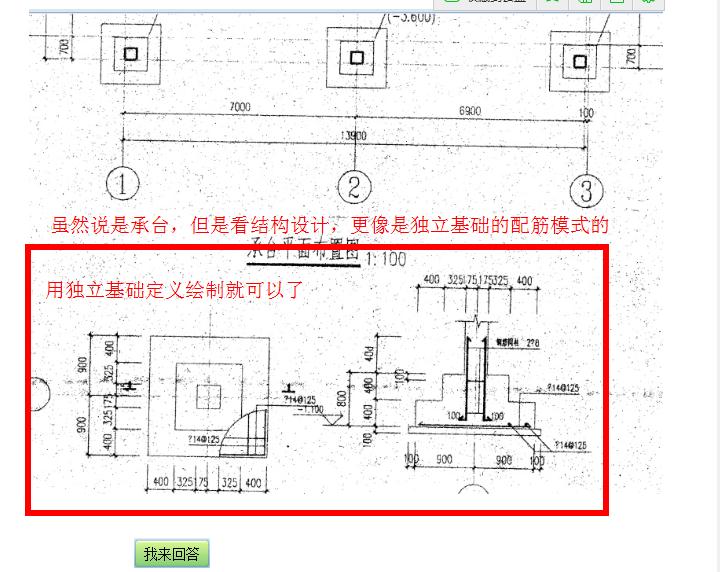

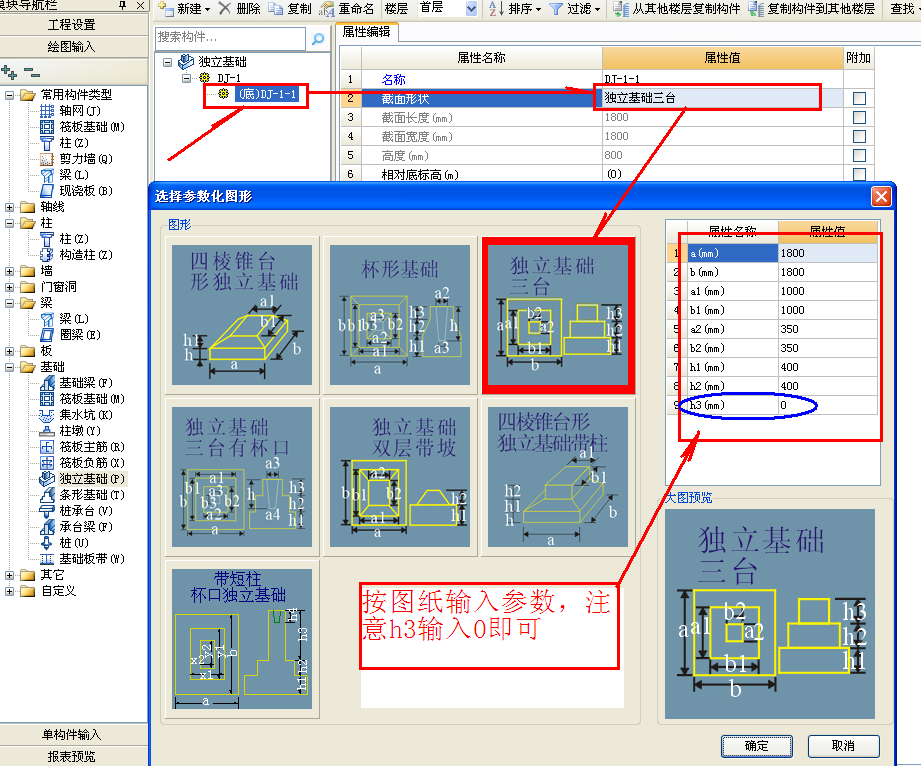

答：这是无桩承台吧。可用独立基础代替定义并布置的。钢筋算量是GGL中进行，垫层是在GCL中定义的，是两个不同功能的软件。下图是钢筋算量GGL2013的情况。你第二级上层没有配筋就不用输入了，只输第一级的底筋即可。

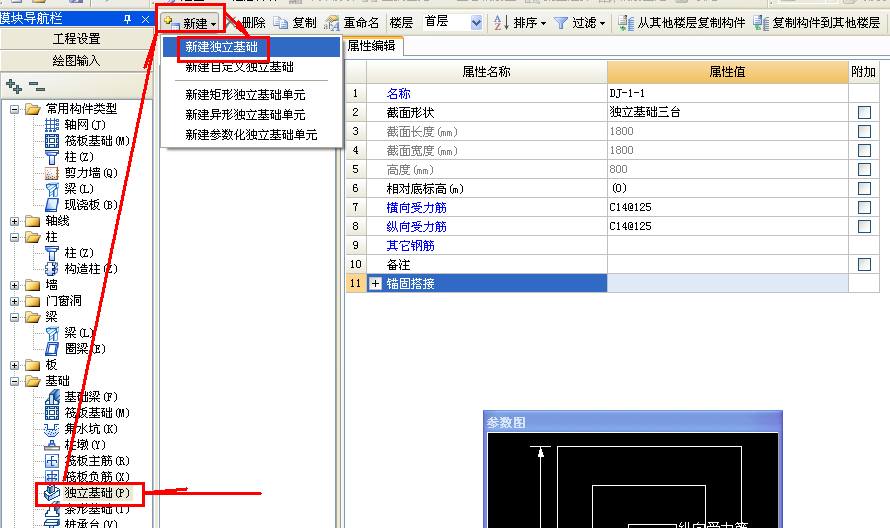

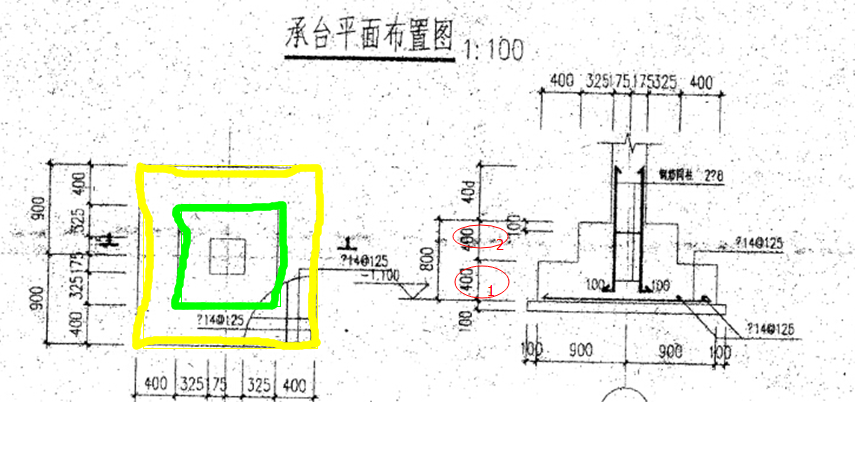

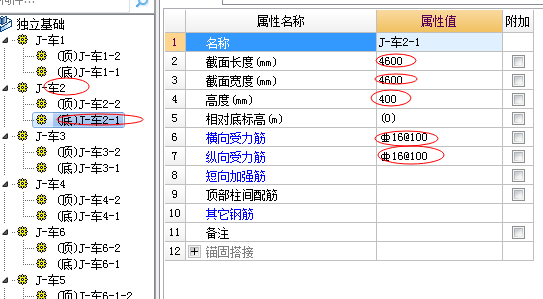

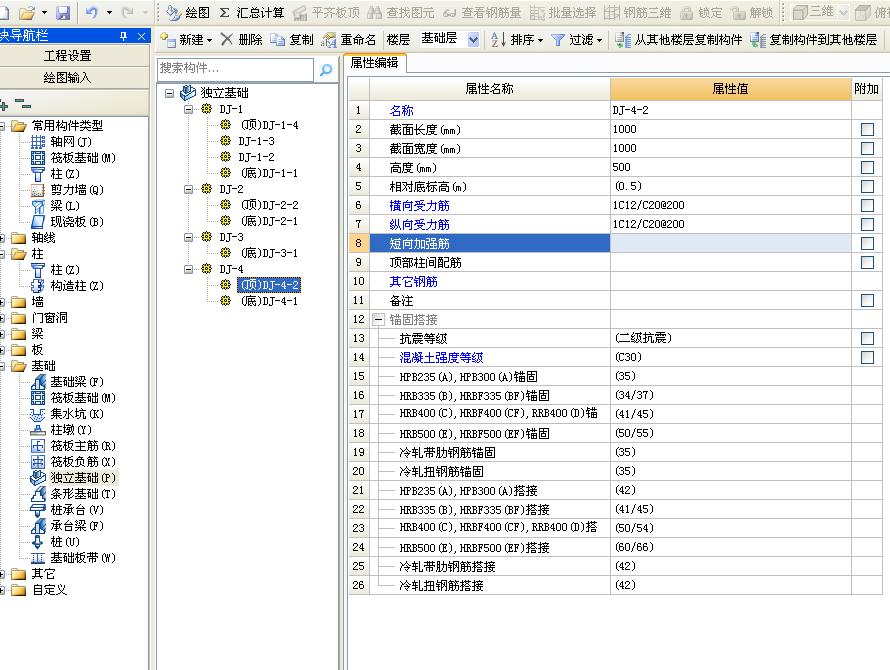

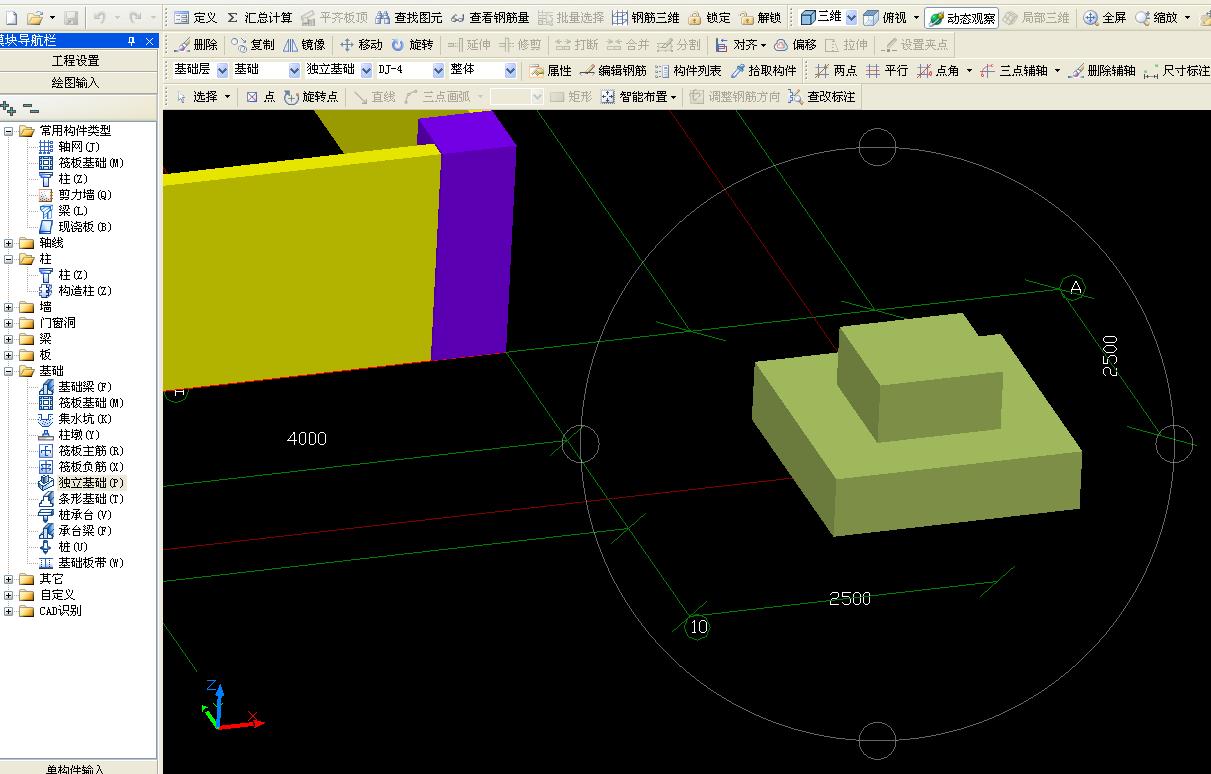

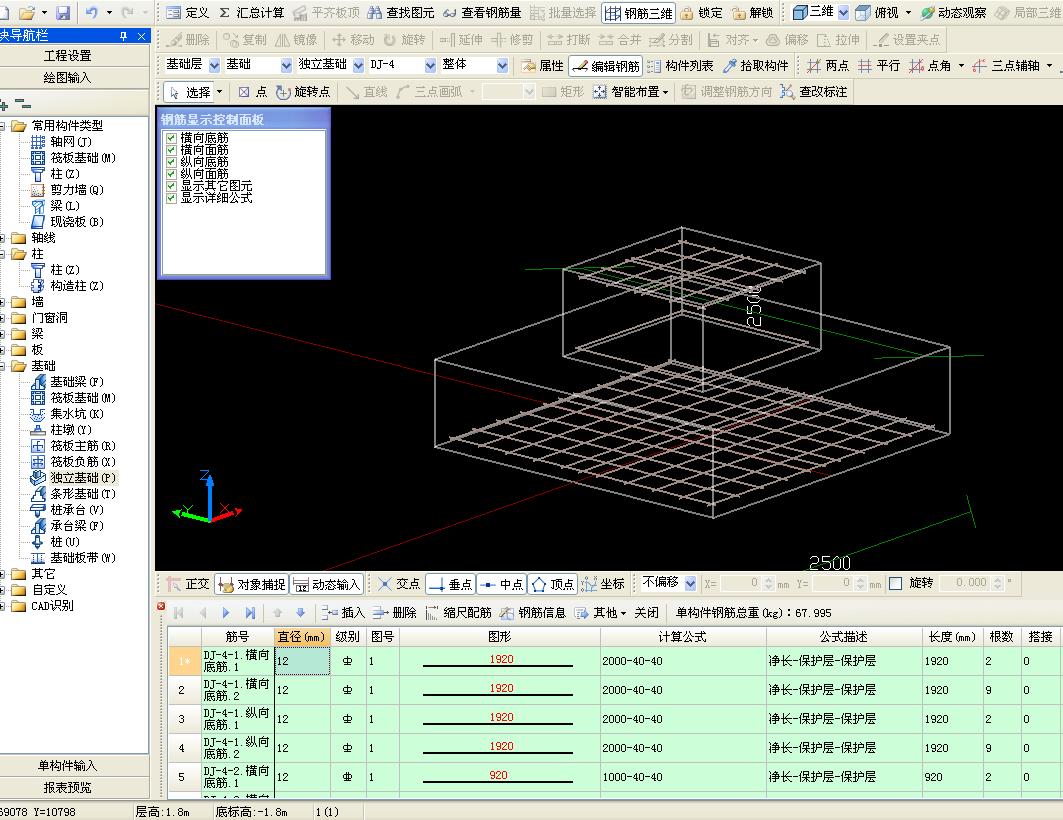

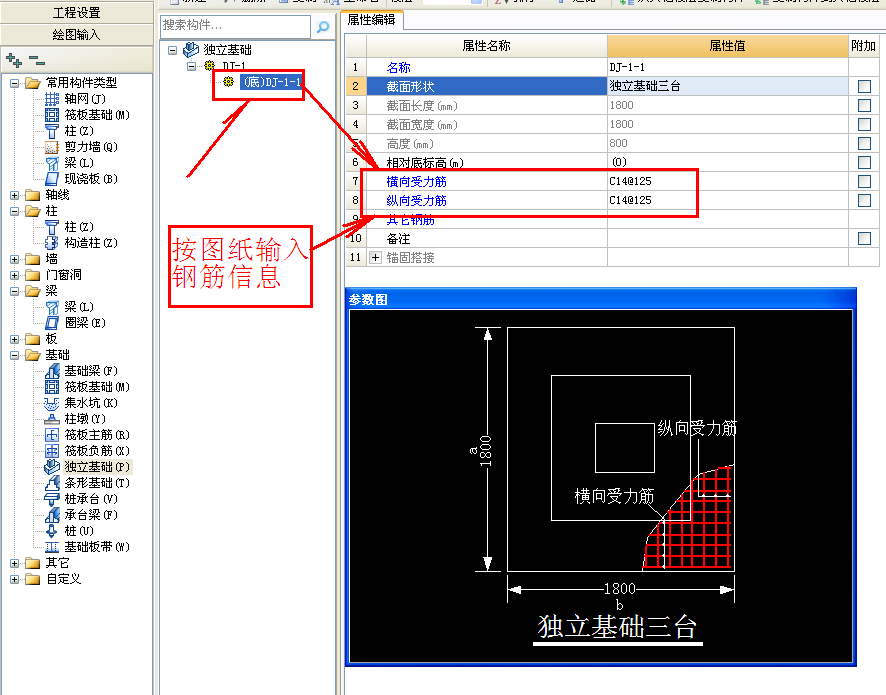

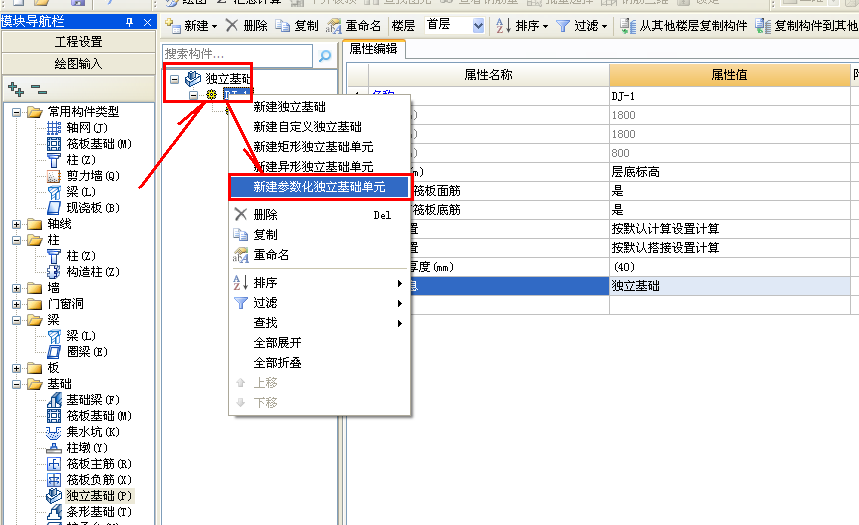

用独立基础设置柱承台方法如下：依照上面截图，1、在独立基础里定义独基。点新建独基，下面框出现DJ-1，左键选中DJ-1点右键弹出对话框，点新建矩形基础单元，左边框弹出DJ-1-1，右框弹出编辑框，把截图上的黄线尺寸输入到编辑框里的长、宽方格里，把刨面的下高度输入到高度框里，把钢筋输入到纵筋、横筋框里。2、再用左键选中DJ-1，点击右键弹出对话框，点新建矩形基础单元，左边框弹出DJ-1-2，右边弹出对话框，把截图上绿线尺寸输入到编辑框里的长度、宽度，把刨面图上的上面高度输入到高度框里，上面没有钢筋，就不用输入了，其它型号的独基同样如此。完成定义后点绘图，把定义的图元按型号绘制到承台桩位置，点汇总计算。完成。
