柱平面图导入到GGJ2013里面尺寸比例怎么调整？
柱平面图导入到GGJ2013里面尺寸比例怎么调整？
全部回答
(7)
首答仅用{{minutesHtml}}
-
已采纳在CAD导图中有设置比例功能
2014-12-21 07:34:01
-
学习了，我一般是在CAD里调好再导入，快捷键SC
2014-12-21 07:57:47
-
柱平面图导入到GGJ2013里面尺寸比例怎么调整？

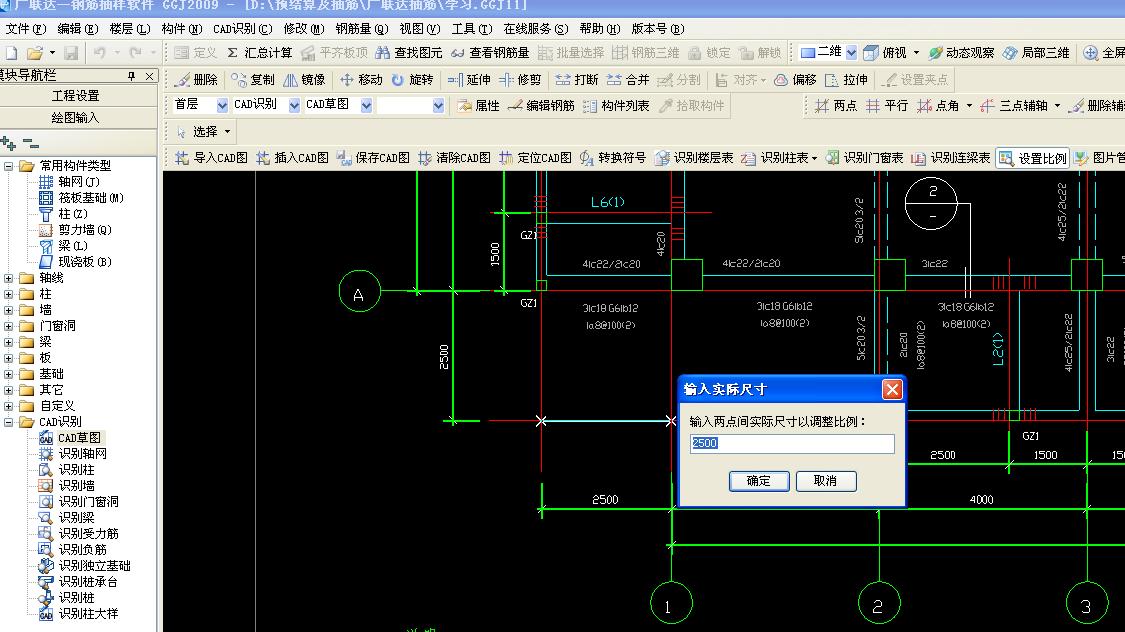

答：。。用用下图方法设置比例的。
2014-12-21 08:56:22
-
柱平面图导入到GGJ2013里面尺寸比例怎么调整？
答：这两种柱平面图导入千赢官网首页登录入口都不需要调整比例。导入就是为了识别算量。能识别就不用麻烦调整比例。识别调整方法如下。

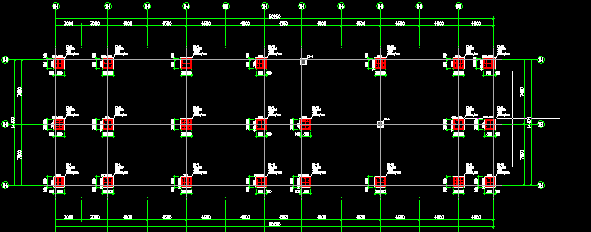

框柱识别调整方法如下：1、在柱识别界面。2、提取柱边线。3、提取柱标识。4、识别柱，识别完成后，提示柱截面与标识不符，点确定。5、按F3弹出对话框，勾选同名称柱，点确定，选中的柱，在属性框里编辑截面，是柱与标识相符。

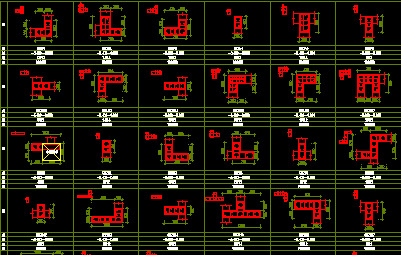

暗柱识别调整方法如下：1、在识别柱大样界面。2、提取柱边线。3、提取柱标识。4、提取钢筋线。5、识别柱大样。提示不相符的进行调整完成。再进行暗柱识别。
CAD楼层图导入尺寸比例调整方法如下

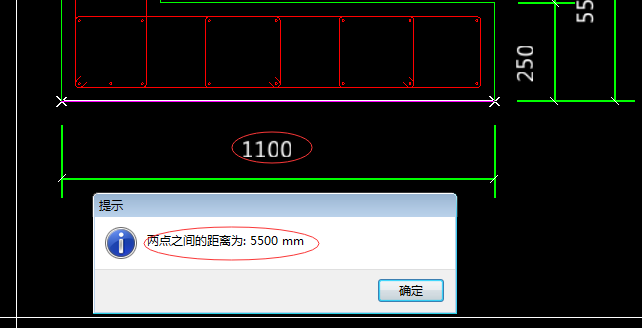

导入CAD图首先检查图纸尺寸是否与标注不符。如下图。调整方法如下，把CAD图删除。从新导入CAD，弹出对话框，导入比例，把1100:5500输入进去，点确定完成。
2014-12-21 10:52:00
-
按照实际量出的比例尺寸调整。
2014-12-21 06:32:24
-

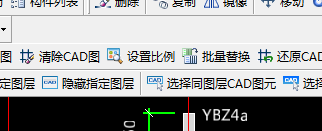

如果图纸比例不对，可以在设置比例里设置
2014-12-21 08:40:47
-
设计柱大样一般两种情况：1、框架柱或暗柱平面图个别放大示意；2、柱大样单独图纸放大比例；第一种情况下您导入图纸后点击窗口上方‘比例设置’量取大样图截面长或宽按照设计尺寸修改。建立构件后同样操作‘比例设置’恢复原图比例，在画构件图元；第二种情况下您导图后同样点击‘设置比例’量取构件图形截面长或宽修改图示尺寸（也有设计为1:100不用改了），下一步可进行识别了建立构件了
2014-12-21 11:38:52
