电照施工中的等电位怎样表示？
设计图纸中，等电位和埋管和导线应怎样表示?
全部回答
(2)
首答仅用{{minutesHtml}}
-

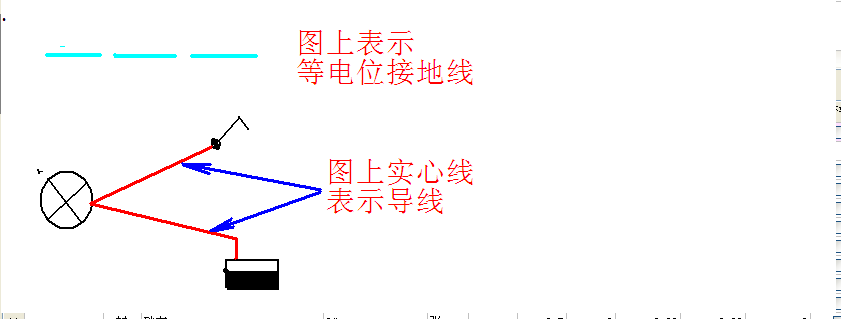

等电位线一般用蓝色粗虚线表示，埋管一般图上不表示，只在配电系统图中标注（如BV-3*2.5/SC20表示线路为3根2.5的铜导线，线路穿SC水煤气焊接钢管敷设），导线一般用实心线表示。
如下图
2014-12-23 21:08:20
-

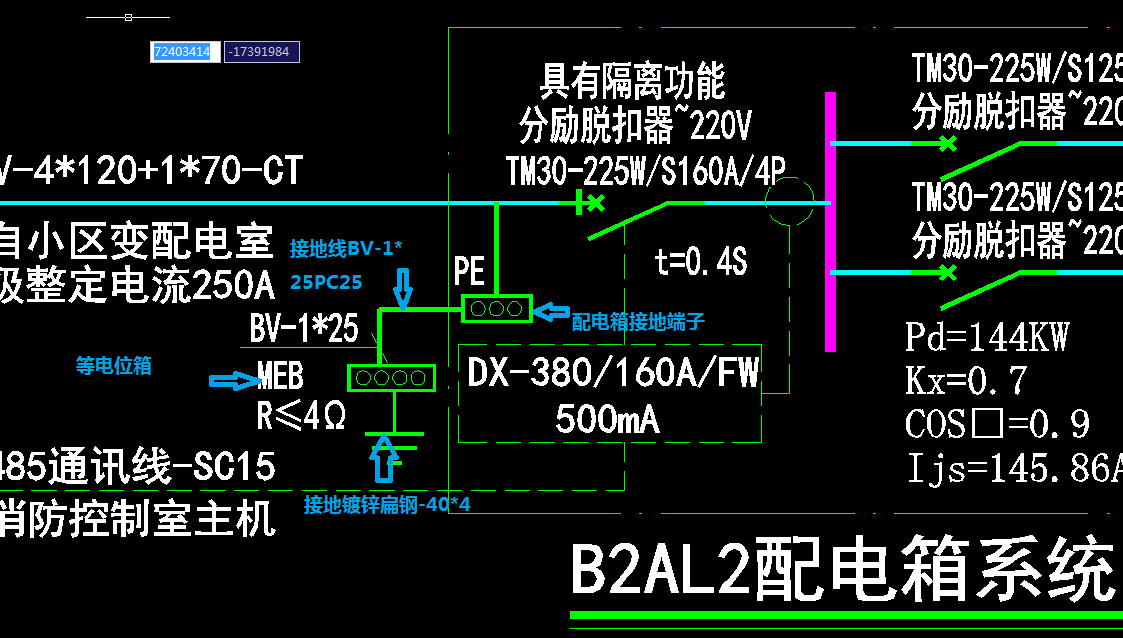

设计图纸中，等电位和埋管和导线应表示如下；图1为系统图。

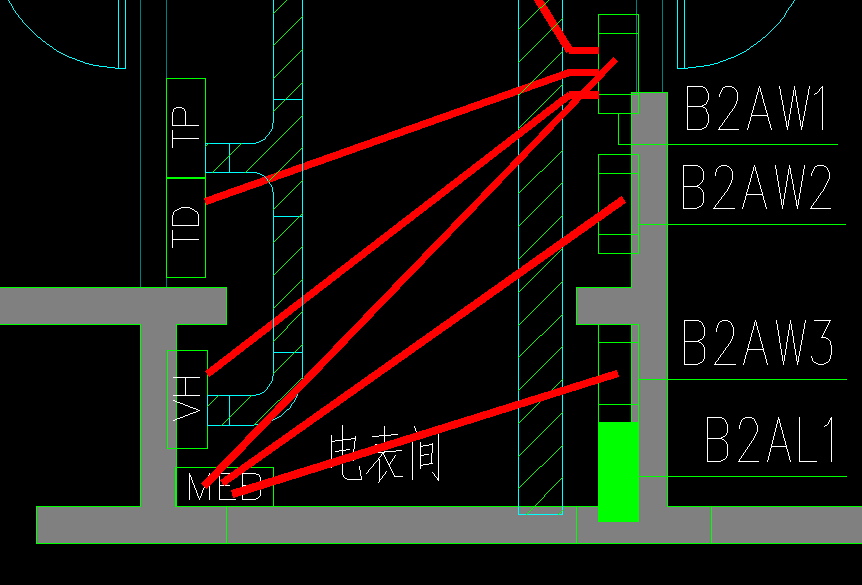

图2为平面图；
2014-12-24 07:18:40
