地下室到机房电缆算不好，13层的楼层
地下室水平桥架到强电井有桥架画出来，每层强电井没画桥架，屋面机房主电缆要从地下室配电箱引到机房控制箱，每层只用上下箭头标注，这段电缆我不会算。我是地下室桥架设置起点，屋面选择起点，但是就不行？
全部回答
(2)
首答仅用{{minutesHtml}}
-
你这么操作肯定不行，原因在于你的竖井内的桥架没画，从屋顶到地下室就没有形成一个通路，你可以在强电井内把桥架补上，标高点设置好，让屋顶的桥架或者配管与强电井中的桥架中心相交，然互你在运用设置起点选择起点功能，就OK了
2014-12-24 16:28:44
-

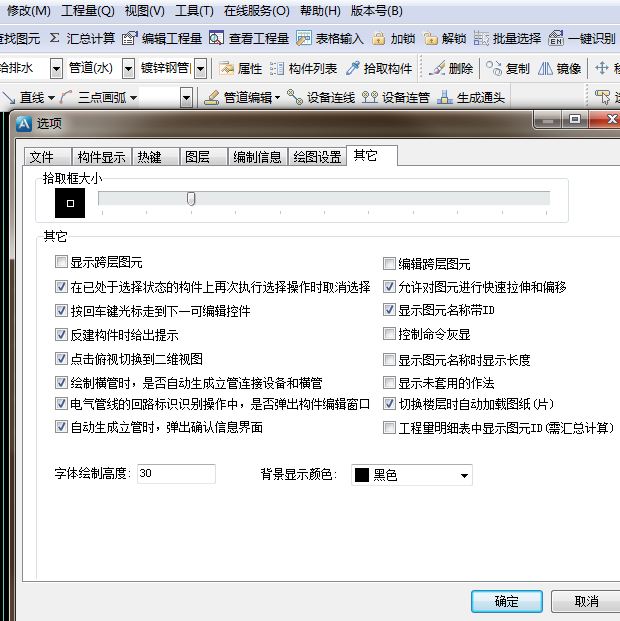

首先要定位好每一层的CAD图，在地下室用竖向桥架的构件布置立管，起点标高为地下室桥架的高度，终点标高为电梯机房地面的高度，电梯机房连接配电箱的线管高度为层底标高-0.1 。桥架和连接配电箱的线管都画完以后，点击工具栏的‘工具’——选项——其他，勾选显示跨层图元，确定。在机房层查看连接配电箱的线管是否已经连接桥架，如果连接就可以进行选择起点了。没连接，把连接配电箱的线管拉伸到桥架内；还要保证竖向桥架必须和地下室的桥架相连接。
