钢筋算量梁标注入门？
这标注什么意思？ 在原位标注里如何输入？
全部回答
(5)
首答仅用{{minutesHtml}}
-
已采纳
2014-12-29 10:19:05
-

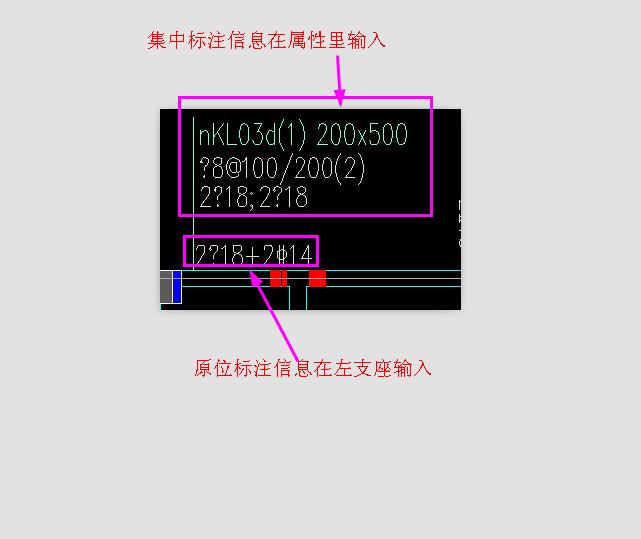

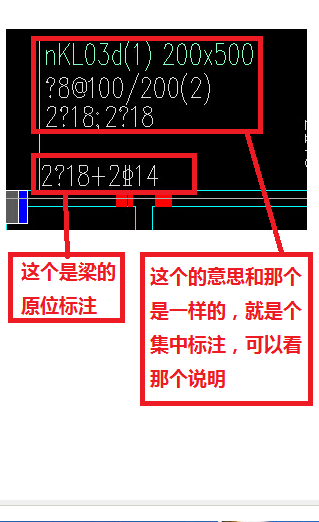

如图
2014-12-29 10:20:45
-

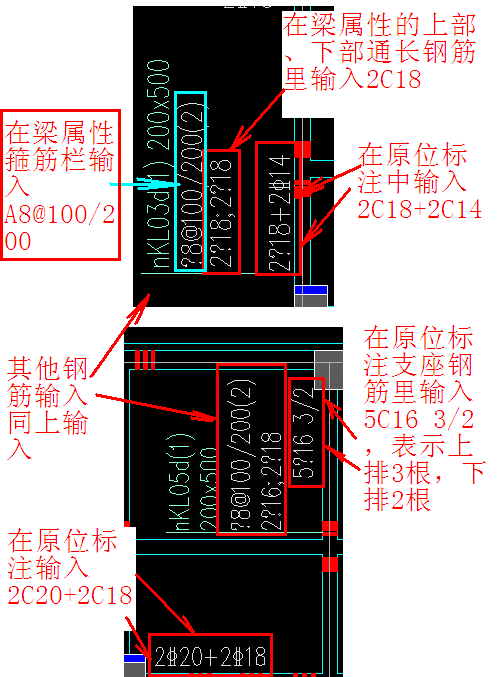

看图：
2014-12-29 10:21:36
-
具体不明白你什么地方不会标注，就一起都给你说一下意思
NKL03D这是梁名称，（1）表示梁的跨数，200*500表示梁截面宽度和高度，8@100/200（2）表示箍筋直径，间距是加密区为100，非加密区为200，（2）表示箍筋肢数为2肢箍
梁上部通长筋为2根直径18的，梁下部钢筋为2根18的，
以上这些信息都是在梁的集中标注里的属性里去直接输入
2C18+2C14这个是梁支座钢筋，在梁原位标注里的左支座里去直接输入就可以了

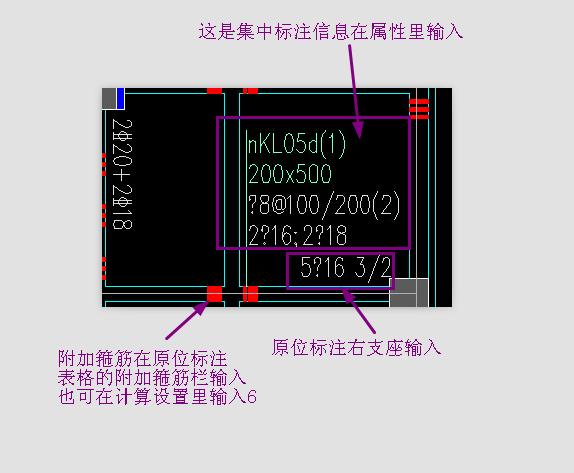

图中的红块表示的是次梁加箍，也就是主梁与次梁相交时在主梁里增加箍筋，这个在主梁原位标注里的次梁加舡处去直接输入就可以了
钢筋符号没有显示出来是因为CAD图的原因，建议你问一下设计人员或看一下纸质版图里的符号，然后在导入算量软件之间先进行一下符号转换，再去导入图
2014-12-29 10:22:50
-

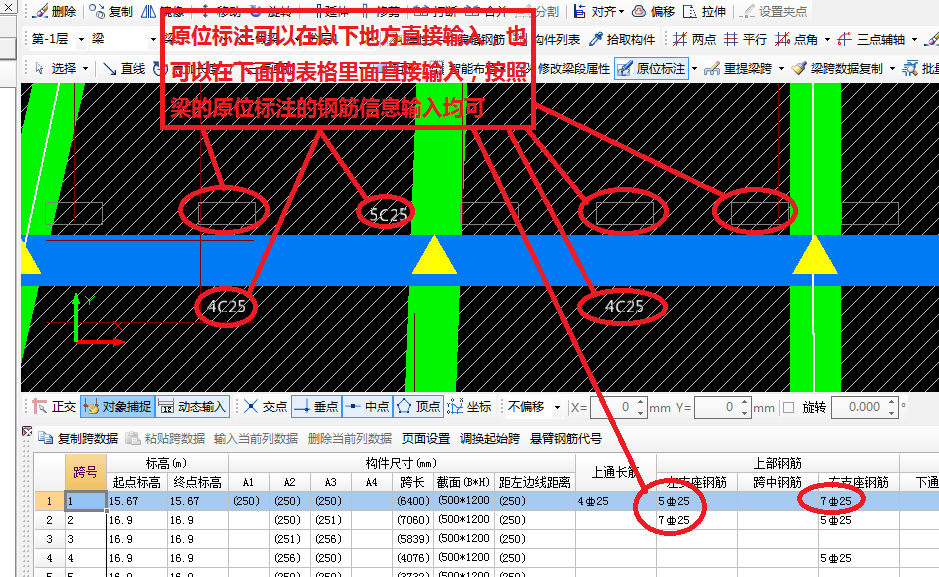

截图

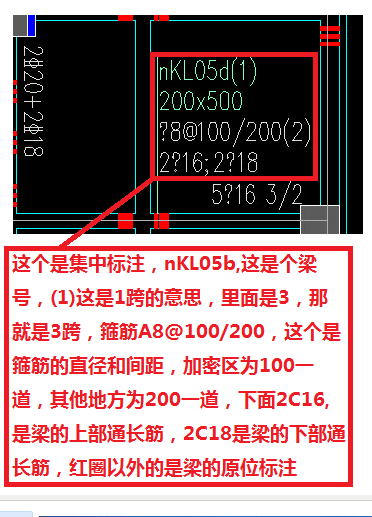

看截图
2014-12-29 16:02:16
