关于图纸看不懂
如图，红色圈起来的蓝色是什么 墙吗？？？？？看不懂。。。还有就是画砌体墙的时候，CAD测量是200，可是平面图很多墙厚度一看就是不一样的，CAD测量后感觉厚度比较正确，该弄哪个墙厚，还有是不是填充的就是剪力墙剩下的就是砌体墙啊，图纸也没说砌体墙的钢筋 正常吗
全部回答
(6)
首答仅用{{minutesHtml}}
-
已采纳
1.如图，红色圈起来的蓝色是什么 墙吗？？？？？看不懂。。。
室外台阶
2.还有就是画砌体墙的时候，CAD测量是200，可是平面图很多墙厚度一看就是不一样的，CAD测量后感觉厚度比较正确，该弄哪个墙厚，

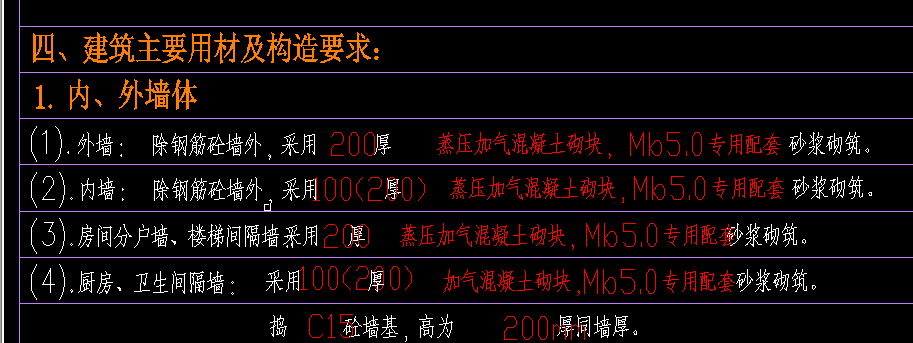

看建筑设计总说明
3.还有是不是填充的就是剪力墙剩下的就是砌体墙啊，图纸也没说砌体墙的钢筋 正常吗

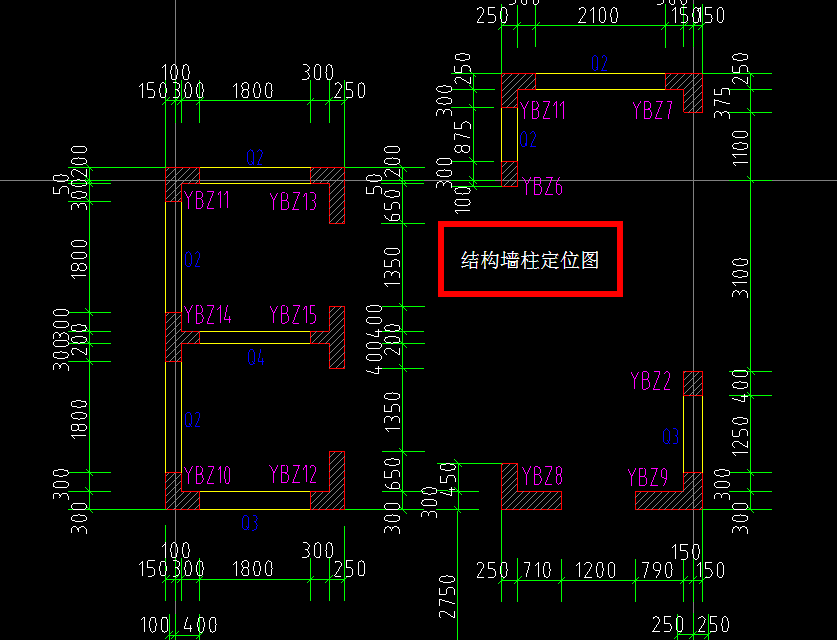

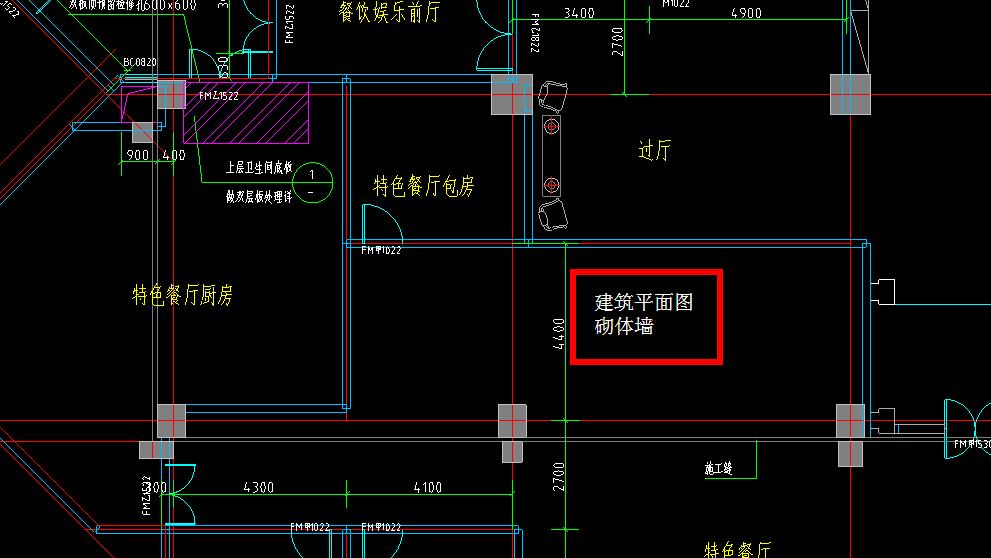

一般结构图中墙柱定位图上给出的都是剪力墙 建筑图中给出的墙线都是砌体墙

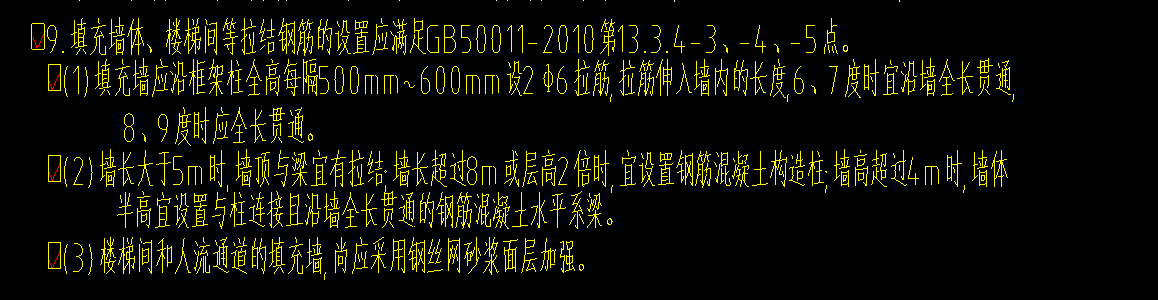

砌体加筋看结构设计总说明
2014-12-29 11:17:54
-
建议对照纸质的设计图纸查看。
2014-12-29 10:30:00
-
如图，红色圈起来的蓝色是室外的台阶。
画砌体墙的时候，CAD测量是200，你需要验证一下图纸是否是按比例绘制的，例如测量一个有标注的尺寸，如果标注和测量的相同就可以采用测量的数据
剪力墙剩下的就是砌体墙，砌体墙在设计说明里说明里是采用砌体加筋还是通长筋及钢筋的型号等
2014-12-29 10:37:25
-
看起来很像台阶耶
2014-12-29 10:37:53
-
首层的是台阶，二层以上有可能是连廊
2014-12-29 10:45:37
-
你可以看一下建筑设计说明，建筑设计说明应该有写墙体的厚度，工程设置墙体厚度要按照建筑设计说明的厚度来定义才可以，不要按照CAD测量出来的厚度来定义。
你可以结合建筑立面图 来看是否是墙体，还有建筑设计说明中应该有写墙体的类别，是剪力墙还是砌体墙，如果不是剪力墙那么就必须用砌体墙来进行定义就可以了。
砌体墙的钢筋你可以仔细看一下结构设计说明，结构设计说明应该会有砌体拉结筋的信息。
2014-12-29 10:58:24
