一颗树
2015-01-03 10:59:37
|
重庆市
钢筋算量GGJ2013
|
2925查看
4回答
老师，关于基础梁和承台标高问题
老师，在画桩承台基础中。桩承台和基础梁都定义画好了。图上就显示了承台和基础梁等构件，三桩承台中“桩”的图示为什么没在所画图中中表现出来呢？如果没有显示桩的信息，在土方工程量中，桩的土方工程量怎么样显现出来？基础梁的顶部和承台的顶部不平齐，怎么样让它们快速平齐呢？我是新手，很多不懂，望老师解答
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳桩和桩承台是两个构件，想必您画上了桩承台和基础梁而未画出桩图元，所以不能显示。目前钢筋软件桩计算钢筋只能在单构件输入解决（参数化图形分别修改数据）。但是如果桩也是您单位施工，钢筋导入图形中在补画桩基图元这样土方可以计量了。还有啊桩承台和基础梁标高您在定义基础层高时一定要覆盖大部分构件底标高才好，不同者属性调整标高。建议您在此原则下分别属性调整标高，快捷做法F3选定图元属性调整OK了
2015-01-03 11:09:16
-

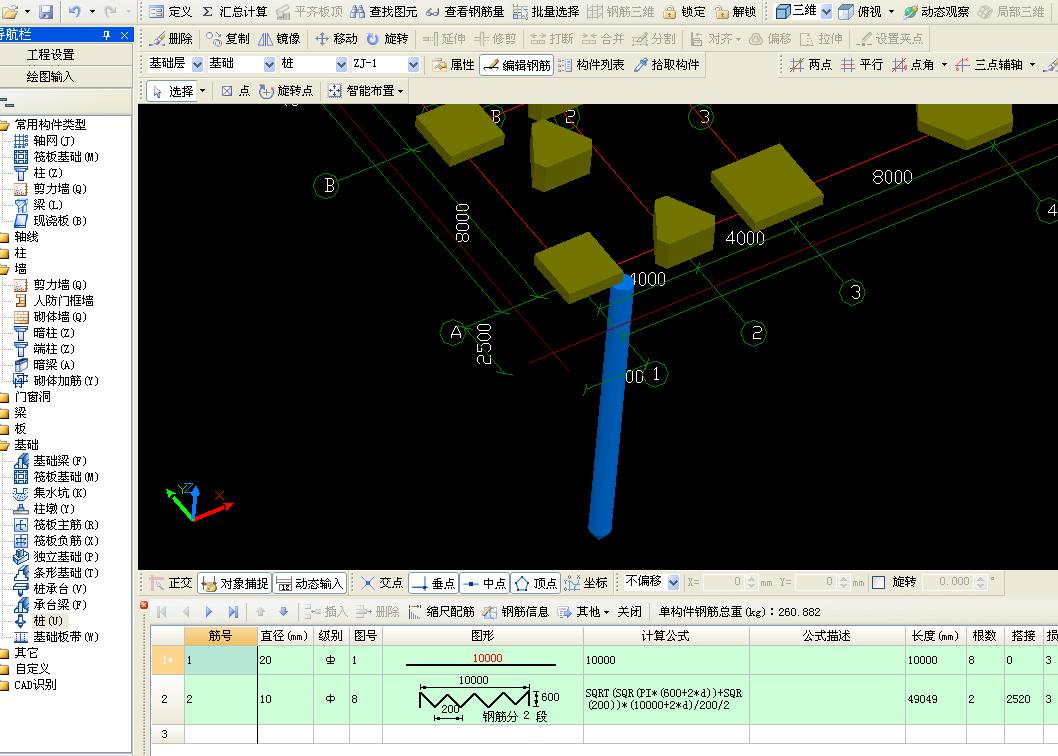

你只画了承台和基础梁，没有画桩，当然就没有桩图元显示了。桩要另外定义构件画图的，
承台标高不同的可以直接手工调整构件标高的，可以使用批量选择功能就可以快速处理标高问题了
2015-01-03 11:04:53
-

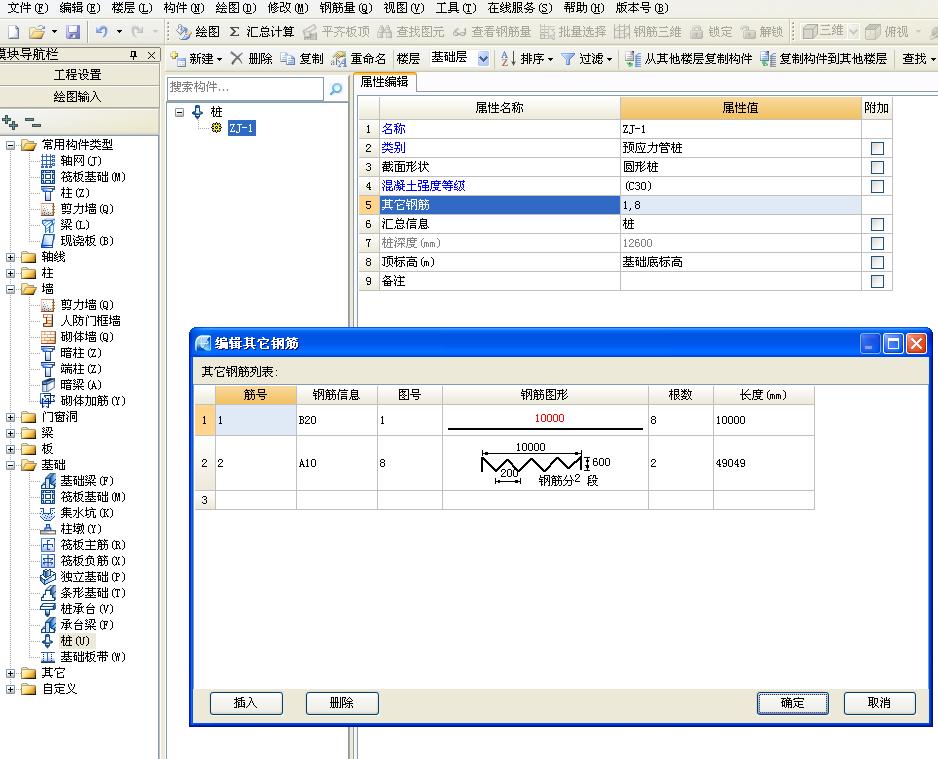

1、三桩承台中“桩”的图示，钢筋软件现在还不能绘桩图布置计算，可以在单构件--桩构件里输入计算钢筋。
2、如果没有显示桩的信息，在土方工程量中，桩的土方工程量在图形算量软件里可以定义布置桩，所以可以显示出来的。
3、基础梁的顶部和承台的顶部不平齐，让它们快速平齐要设置基础梁和承台的顶标高为同样的标高即可。
2015-01-03 11:05:12
-
老师，在画桩承台基础中。桩承台和基础梁都定义画好了。图上就显示了承台和基础梁等构件，三桩承台中“桩”的图示为什么没在所画图中中表现出来呢？如果没有显示桩的信息，在土方工程量中，桩的土方工程量怎么样显现出来？基础梁的顶部和承台的顶部不平齐，怎么样让它们快速平齐呢？我是新手，很多不懂，望老师解答

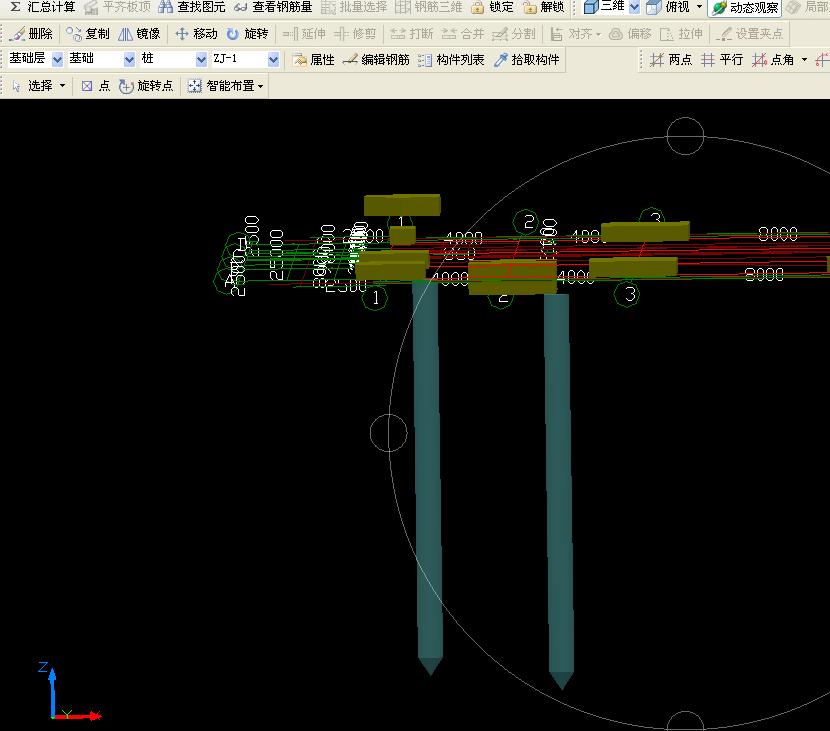

答：桩的布置，定义时可以把桩顶标高定义为承台底标高+100MM
2015-01-03 11:18:43
