• 我想知道从mdy配电箱到各层ALI配电箱的线是怎么走的？谢谢

    我想知道从mdy配电箱到各层ALI配电箱的线是怎么走的？谢谢

    配电箱

    配电箱的

我来答 收藏  举报

我的答案 答题人必看《优秀回答指南》

提交 取消

asfsdfsadfdsf

补充或更正我的问题

提交 取消

asfsdfsadfdsf

完善我的答案 答题人必看 《优秀回答指南》

提交 取消

asfsdfsadfdsf

全部回答 (8) 首答仅用{{minutesHtml}}

  • 已采纳

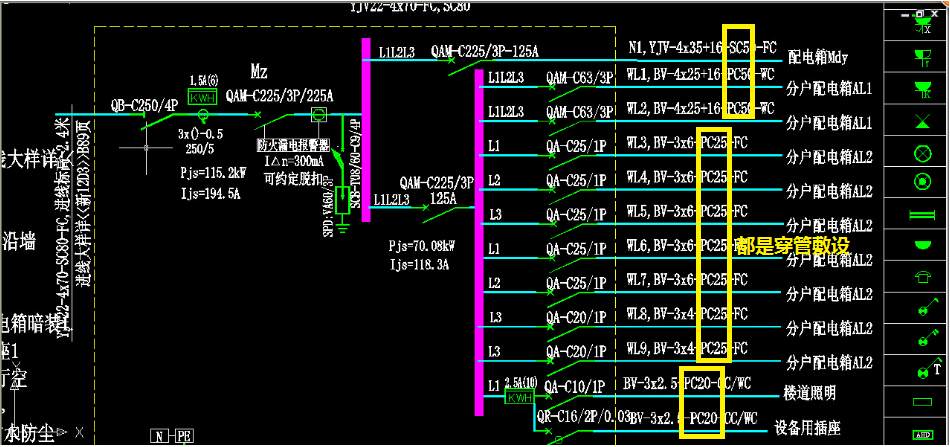

    你好：各层的AL1配电箱不是从MDY配电箱配出的,MDY配电箱及AL1配电箱都是从MZ配电箱配出的。看上面的系统图到MDY的管线标注的是FC是沿地面敷设的，到各层AL1标注的是WC那到的各层的AL1竖向管线是沿墙暗敷设的，然后水平沿楼板敷设到AL1配电箱的位置。

    具体的计算要参见平面图，单独看系统图纸是不能计算的，你参考我上面讲的应该能理解计算的思路。



    2015-01-06 08:03:27

    赞0 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

  • 一，导线穿管：

   SC-焊接钢管 MT-电线管      PC-塑料硬管      FPC-阻燃硬管

   CT-桥架 MR-金属线槽 M-钢索 PR-塑料线槽 RC-水煤气管
    二，导线敷设方式：

   DB-直埋 TC-电缆沟 BC-暗敷梁内     CLC-暗敷柱内

   WC-暗敷墙内       CE-沿天棚顶扳敷设     CC-暗敷天棚顶扳内

   SCE-吊顶内敷设    F--地板及地面下敷设    SR-沿钢索敷设

   BE-沿屋架，梁敷设
    对着图纸自己看！


    2015-01-06 11:07:47

    赞0 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

  • mdy配电箱到各层ALI配电箱的线是沿墙或地面内穿管走的。

    答疑解惑

    2015-01-06 07:23:46

    赞0 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

  • 你好，如果有mdy配电箱系统图可以按照配电箱系统图布置，没有可以参照Mz图配管配线

    2015-01-06 08:33:03

    赞0 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

  • 从mdy配电箱到各层ALI配电箱的线是FC沿地下室地面敷设走的。

    2015-01-06 08:35:20

    赞0 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

  • 从总配电箱到层配电箱，一般是走桥架或者立管的。

    2015-01-06 08:15:06

    赞0 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

  • 你给的是MZ配电箱系统图。mdy配电箱电源由MZ箱N1回路采用YJV-4*35+1*16-SC50-FC。如果图纸中没有mdy配电箱的系统图需问设计是如何走的。

    2015-01-06 09:47:40

    赞0 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

  • 在这个工程中，每层的AL箱的线是从每层的电表箱来的，PC25的管子暗敷在楼板中。每层电表箱的线是从MZ配电箱来的，PC50的管子沿墙暗敷。25管在软件中先识别配电箱后画出了就行了，管子和线的工程量就出来了，50的管子一直到顶了，里面的线根数也不一，这个用手算更方便。线走到哪就算到哪就OK了

    2015-01-06 13:59:53

    赞0 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看
