板的集中标注它的范围我总是搞不清，头痛死了 有没有什么好办法能正确的辨别出来呢
板的集中标注它的范围我总是搞不清，头痛死了 有没有什么好办法能正确的辨别出来呢
全部回答
(6)
首答仅用{{minutesHtml}}
-
已采纳

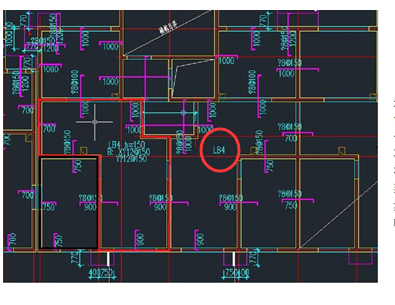

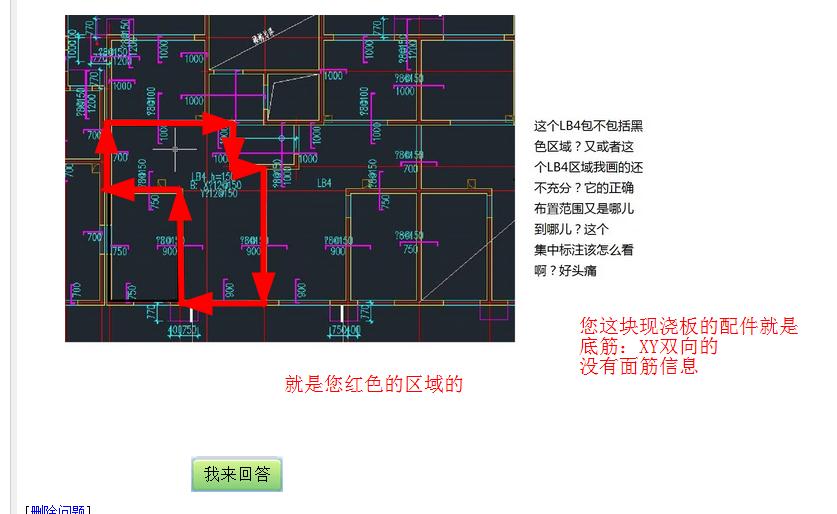

这个LB4的所辖区域就是你截图中红色线框画的范围，这种板的配筋是很简单的一种，所以底筋贯通双向，所有板面都是布置负筋，这个配筋组合是比较简单的了，更复杂的你看看就更头疼了。
你的截图所示，所有布筋区域均以墙或者梁为界限，
2015-01-06 21:14:53
-
这个你要在图上去看一下，未标注的板按什么布置这样的说明，按你的图片上LB4板应该只的你画出来的那部分，其他的板是没的有标注的，从负筋的布置可以看出来这是两块板，就是你画的LB4板和左下角的这块板是两块板，如果是一块板中间就不会有负筋了，
就标注了板名称LB4的都按这个LB4板的钢筋信息去布置，没有标注板信息的按说明的里的另外的去计算
2015-01-06 14:21:30
-
2015-01-06 14:33:15
-
有的设计板的集中标注在说明中体现出来，也有的在板块中表示。
2015-01-06 14:38:34
-
上图中你用红线全出的LB4的范围是正确的。板的集中标注的范围就是板的支座围成的封闭区域，也就是梁和墙围成的封闭的区域。另外判断板支座的方法就是在板支座上都有板负筋的。
2015-01-06 14:29:41
-
答;LB4集中标注的板，你所标注的范围很准确。其它有LB4标注字样的板，如上截图，都按集中标注的板厚，钢筋信息设置就可以了。没有标注的，可在板楼层板说明里查找。说明里会有这样的话，如（无标注的板厚均是***，底筋***面筋***）。多看说明就会明白的。
2015-01-06 16:44:26
