关于嵌固层画图和设置怎么弄？
总说明说地下是3层，但这个层高表显示2层，嵌固层到底该怎么画？很迷茫。。新手小白， 求大神讲解下
全部回答
(3)
首答仅用{{minutesHtml}}
-
表格是将地下室二层和嵌固层合并到一起了，如果你确定底下除了基础构件之外有三个空间，那么你找一下嵌固层的图纸，看看结构图元的标高，就可以和地下室二层区分开了。
2015-01-09 14:14:07
-

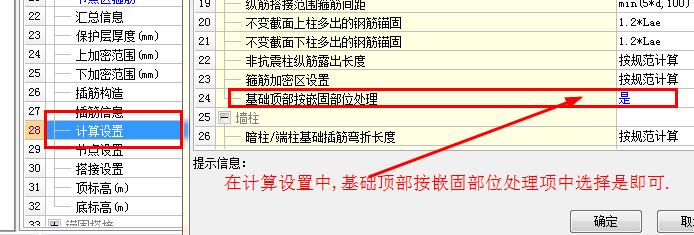

嵌固层的设定是由设计人员定的，一般都在结构的总说明里，仔细看一下，如果没有详细说明，就可以由施工人员自由选择，这一点你可以查看11G101-1图集，里面解释的很清楚，我看了一下你的截图，是应该在基础顶部的，计算设置里面有，打开计算设置，点击基础就看到设置嵌固部位那一项了
2015-01-10 16:57:22
-
总说明说地下是3层，但这个层高表显示2层，嵌固层到底该怎么画？
总说明地下是3层,是把基础也做为了一层,实际上是地下室二层.嵌固层是在基础顶,在计算设置中基础顶按嵌固部位处理栏中选择是即可.
2015-01-10 21:34:46
