这个异性柱子怎么画a
如图的异形柱怎么画，还有如图的柱子的其中一部分标高可以修改吗
问题补充：大师们我也想过按墙绘制柱关键是那块突出墙面的部分怎么画？如果定义成异形柱可以帮我定义下吗，可不可以不说的这么笼统 给出角度了 如图10度
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳

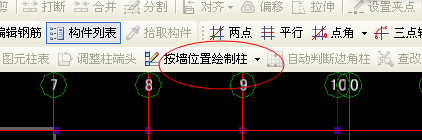

你好：这种异形柱软件里可以按墙来画到暗柱，也可以用导图的方法来画暗柱。如果要修改一部分的标高只能折分一下暗柱，把相同标高的部分定义在一起。
2015-01-10 16:07:24
-

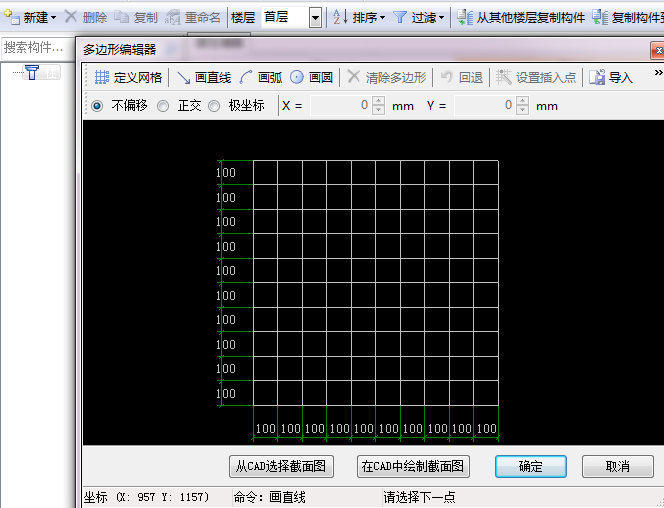

定义异形暗柱，定义合适的网格，画出断面，然后输入钢筋信息。标高可以在属性编辑里输入，也可以画上以后，选中，在属性编辑里修改。
2015-01-10 16:05:48
-
答：由于设计没有给出角度，自己定义并布置有难度，但可用CAD识别方法，功成后修改不正确的配筋，就可以绘图了。标高可以在柱属性中调整的。
2015-01-10 16:22:31
-
如图的异形柱可以先CAD导图，然后新建异形柱，在从CAD中选择截面图就可以绘制，再截面编辑，绘制相应的钢筋。还有如图的柱子的其中一部分标高不可以修改。
2015-01-10 16:04:36
