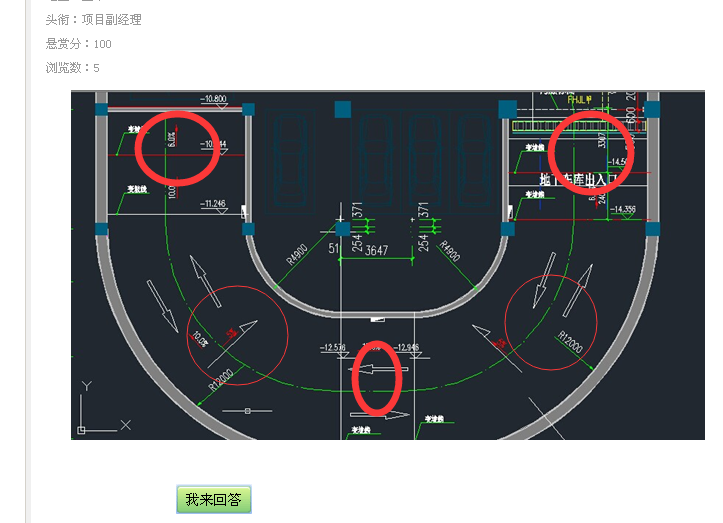

下图中的汽车坡道底板如何绘制
下图中的汽车坡道底板如何绘制，用什么定义？为什么我3点定义斜板怎么定义都出不来？
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳

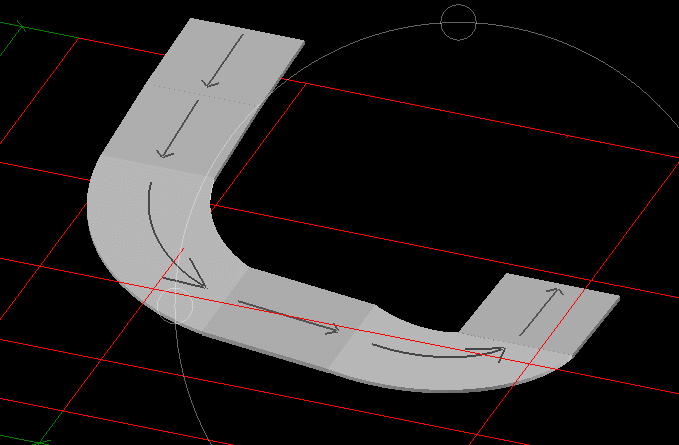

分别用平板（粗圈）和螺旋板（细圈）定义布置，平板就要用三点定义斜板调整。
2015-01-22 12:14:37
-

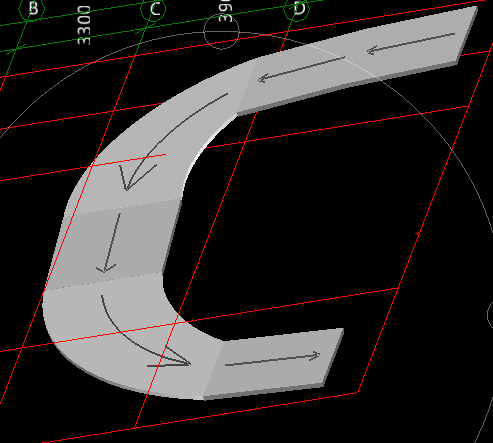

用螺旋板跟平板来配合处理即可
2015-01-22 14:00:12
-
下图中的汽车坡道底板如何绘制，用什么定义？为什么我3点定义斜板怎么定义都出不来？
是你的步骤不对，你每输入一个标高，要按回车键确认。这样出来就不会有问题的。
祝你顺利，谢谢。
2015-01-22 14:23:04
-
解决方案：您好，您可以使用现浇板和螺旋板一起使用，其中现浇板可以采取“抬起点定义斜板”的方式画斜板。而“三点定义斜板”在绘图区选择板图元，软件会显示板顶点的标高，左键点击标高数值后，输入具体数值即可完成操作。
2015-01-22 15:59:53
