斜屋面的问题
在千赢官网首页登录入口图形算量画图中，梁上的一小段水平段的屋面板怎么画？屋面板末尾的节点凹凸部分怎么画？可以根据这幅图画出千赢官网首页登录入口图形吗？
全部回答
(5)
首答仅用{{minutesHtml}}
-
已采纳
在千赢官网首页登录入口图形算量画图中，梁上的一小段水平段的屋面板怎么画？屋面板末尾的节点凹凸部分怎么画？可以根据这幅图画出千赢官网首页登录入口图形吗？
答：。。。主要是用多点时间，慢慢画就可以了。见下图。
2015-01-23 15:24:34
-
在图形算量里，同样定义现浇板，画图后三点定义斜板，标高按板面设计标高输入，就形成了屋面斜板的标高了
檐口那个节点用异形梁，这样正好工程量就自动汇总到现浇板里，按有梁板计算工程量了

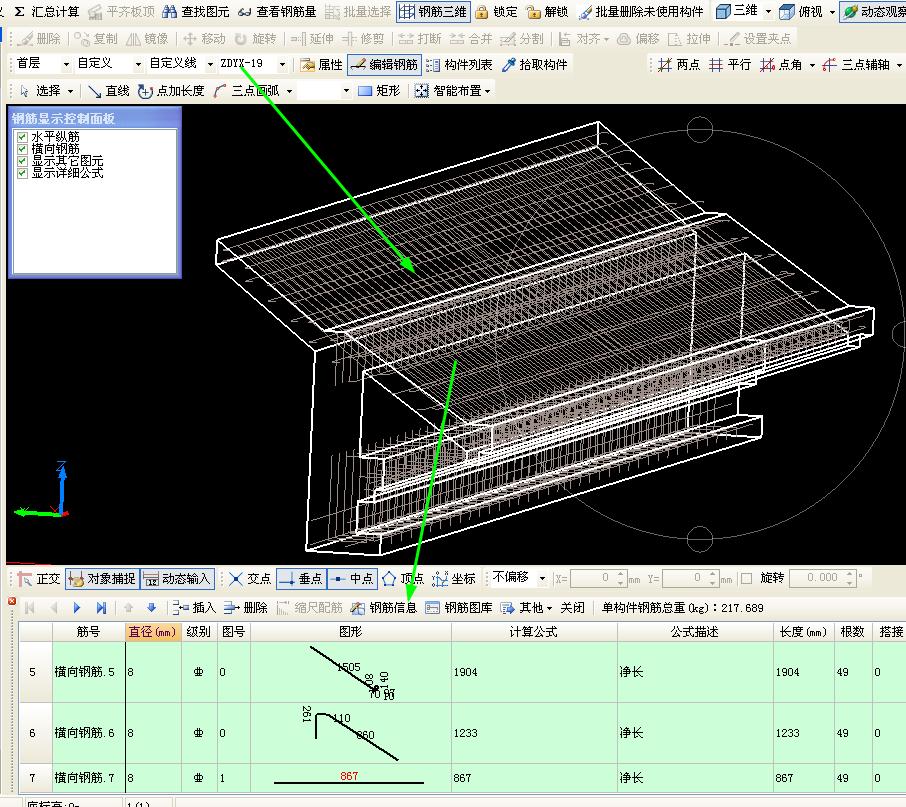

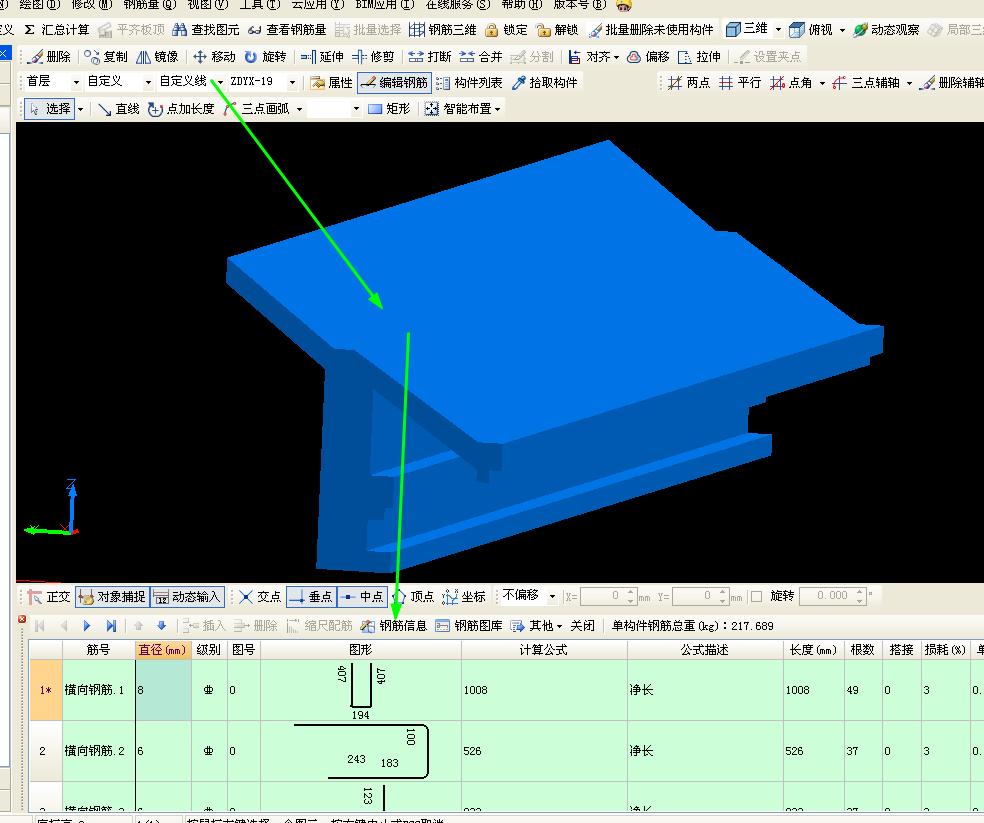

斜板下面梁外侧凸出的定义自定义线条画图，也可以定义圈梁画图
2015-01-23 13:43:59
-

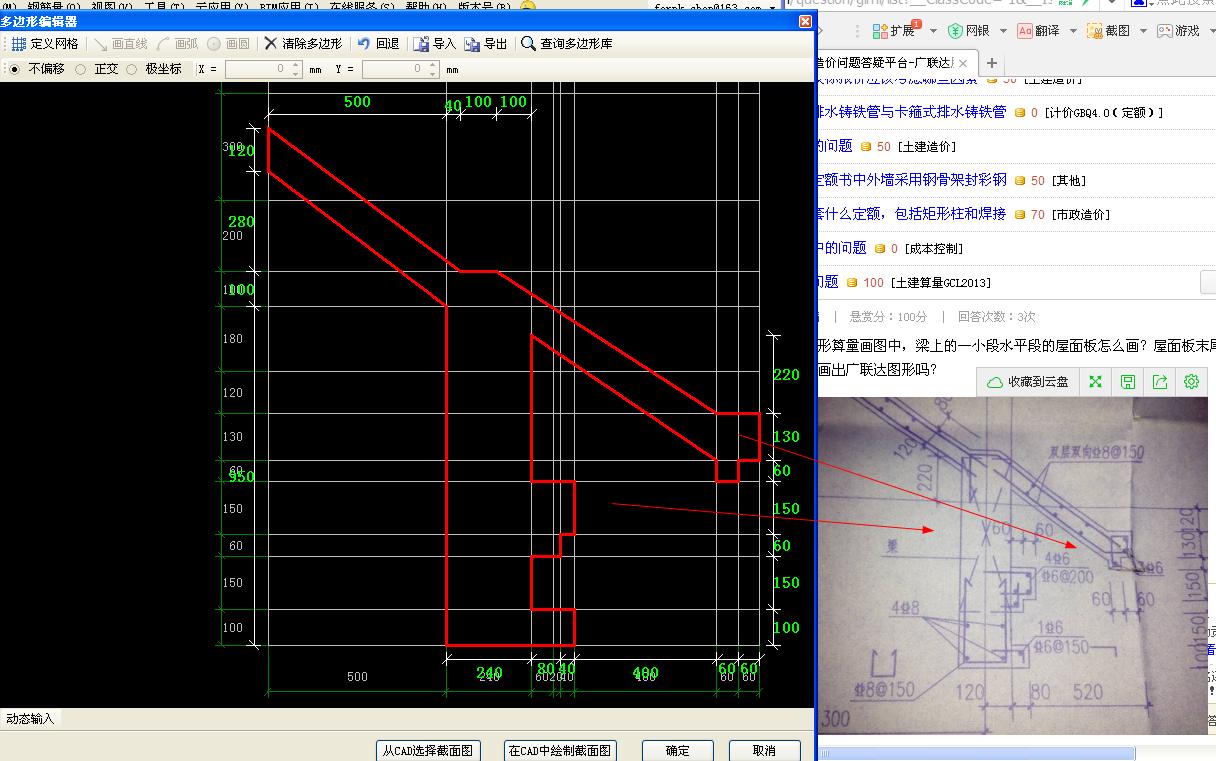

因为是屋面我建议用斜板来处理，凸起出直接按矩形考虑即可，这样到拐角部位好处理，如果用异形梁或者自定义线在拐角部位处理不好，至于之外边的异性滴水，我建议用异形梁或者自定义线来处理
2015-01-23 12:56:36
-

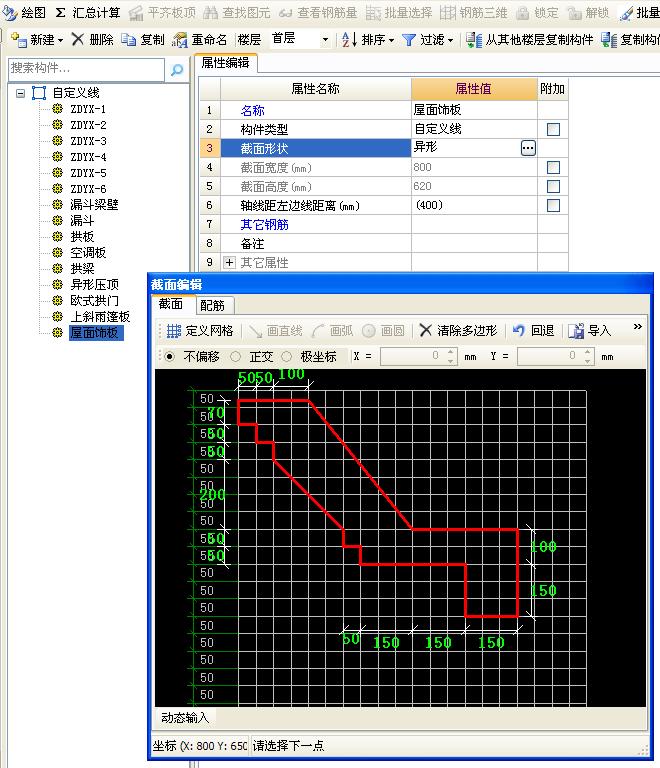

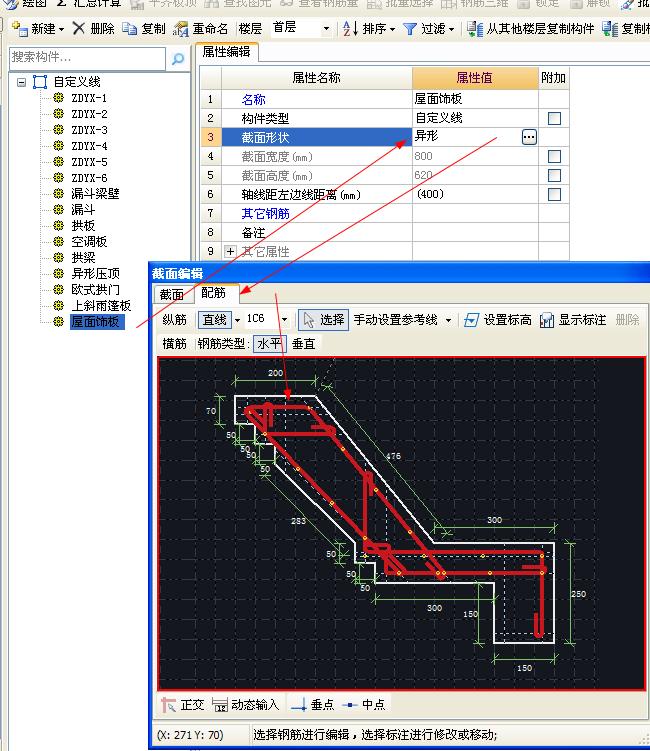

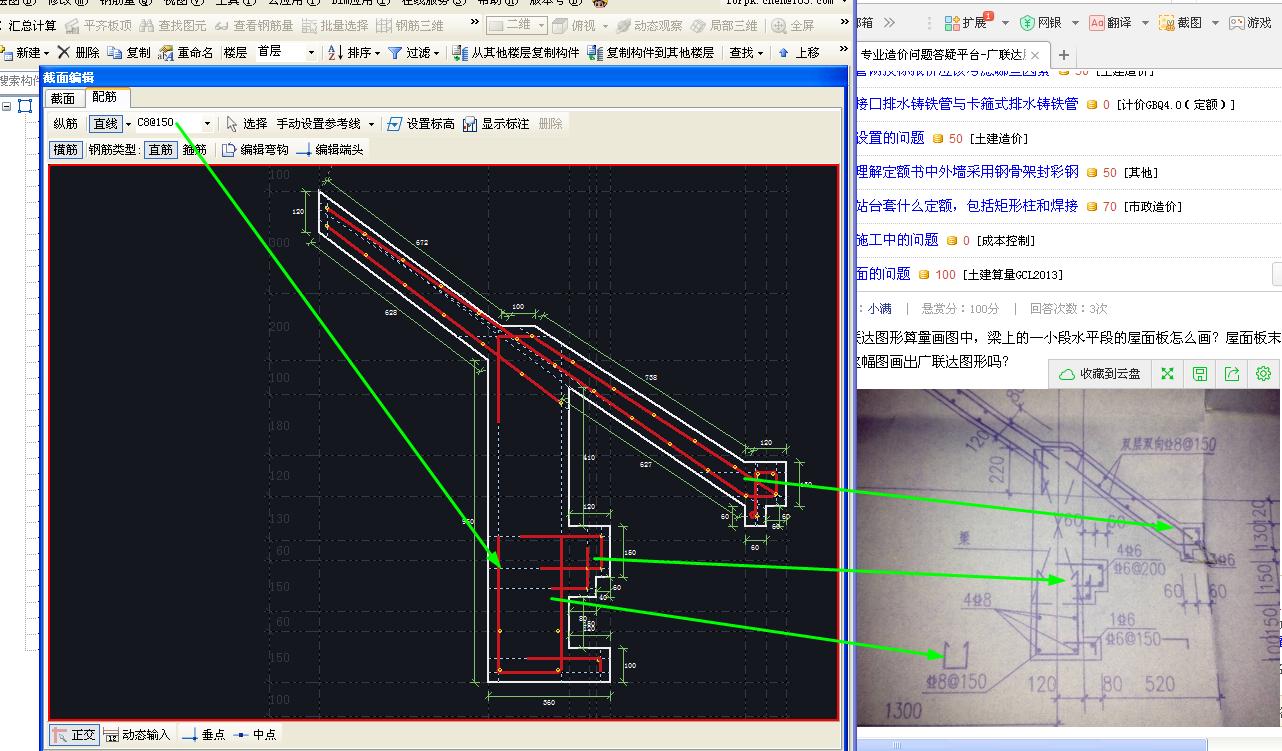

自定义线绘制
2015-01-23 12:42:52
-

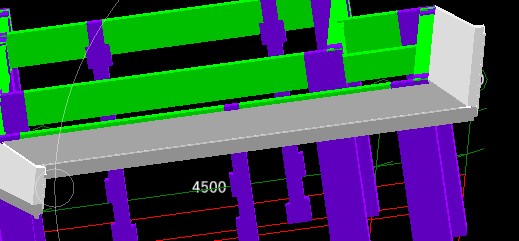

梁外侧（右边）部分的斜板直接用异形挑檐定义，并画图布置即可。如图
2015-01-23 15:21:46
