消防电气工程图纸疑问
如下图所示，图上已经有了8301单输入模块，在其下面又接了一个控制模块，此接的模块是不是多余的，如果把此控制模块替换为控制的设备是不是合理？请大家指教
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
1、8301不是单输入模块，应该是输入/输出模块。单输入模块只有一根信号线，而图中接入模块的有两根线，应该是信号线与电源线；
2、输入输出模块控制的应该是设备，不太可能模块再控制模块。所以C应该不是控制模块，而是被控设备。

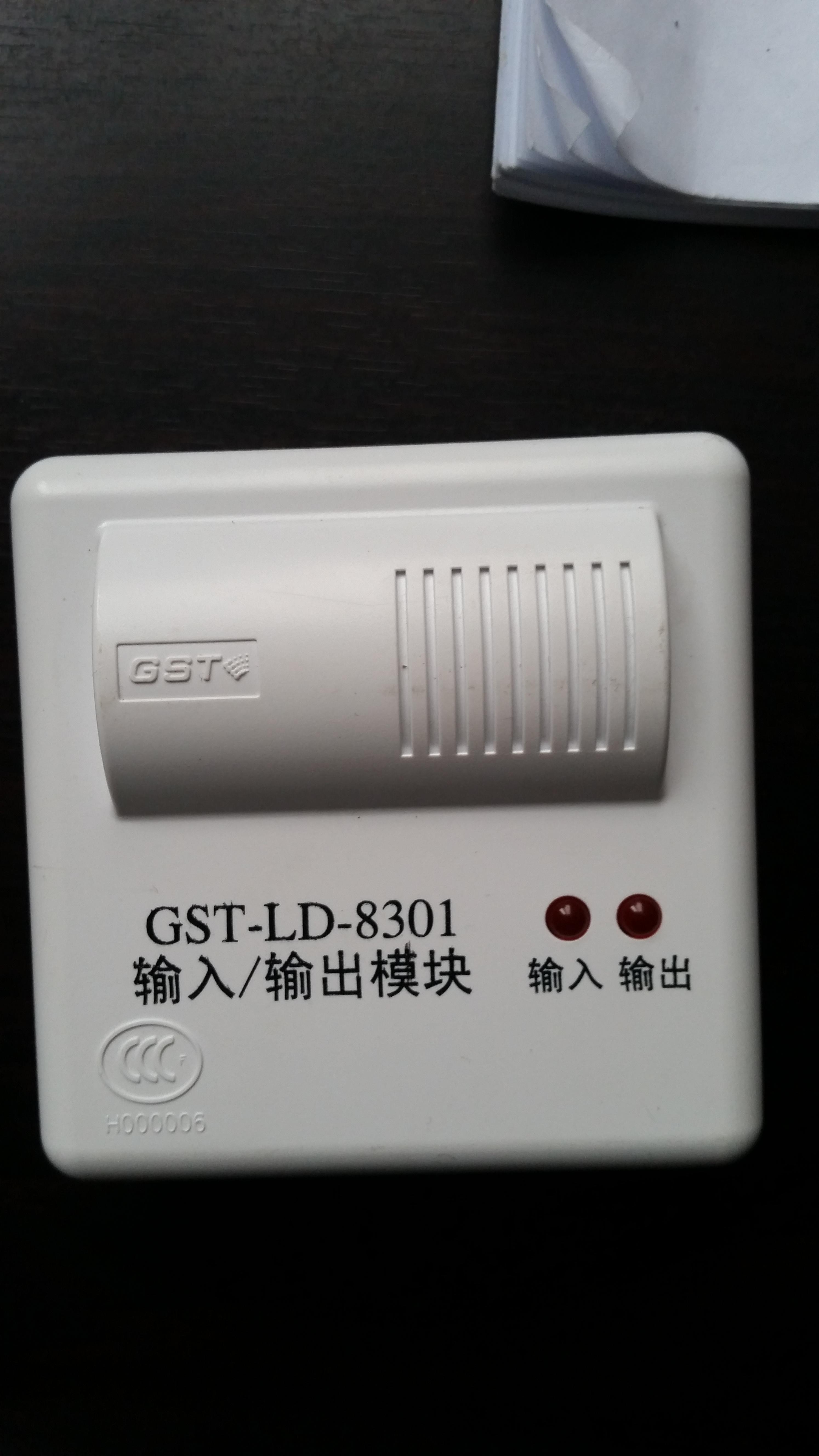

我手里就有一个8301模块，它确定是“输入/输出模块”。“输入/输出模块”控制的是设备，什么时候见过模块控制模块？如果还有存疑，可以查查相关图集。所以楼上的说法是完全错误的，希望你别被误导。

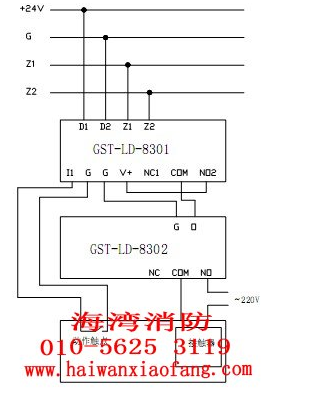

经你提醒，我到网上查了下，还真有“模块控制模块”的情形，我以前的理解（不存在模块控制模块）有误。有可能图中的C就是8302模块
2015-01-23 18:40:37
-
图上已经有了8301单输入模块，在其下面又接了一个控制模块，此接的模块不是多余的，如果把此控制模块替换为控制的设备是不合理的。因为输入模块与控制模块的功能是不一样的，输入模块是输入信号的，控制模块是控制设备的。
2015-01-23 17:07:28
