• 柱下面的椭圆怎么画

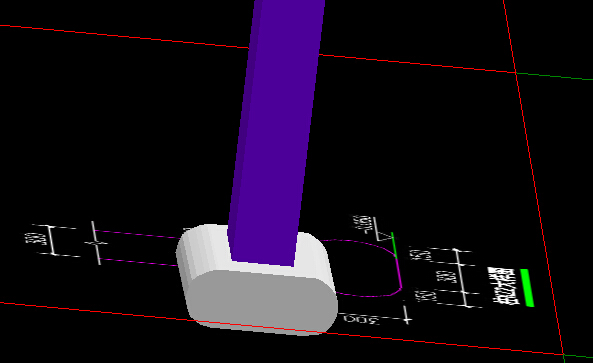

    请问一下如大样图中的两个椭圆怎么画呢

    大样图

    柱下

我来答 收藏  举报

我的答案 答题人必看《优秀回答指南》

提交 取消

asfsdfsadfdsf

补充或更正我的问题

提交 取消

asfsdfsadfdsf

完善我的答案 答题人必看 《优秀回答指南》

提交 取消

asfsdfsadfdsf

全部回答 (8) 首答仅用{{minutesHtml}}

  • 已采纳

    答疑解惑

    千赢官网首页登录入口服务新干线

    2015-02-02 10:07:25

    赞0 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

  • 已采纳
    直接用异形梁来绘制即可，看着是椭圆，但是这个确是圆形的柱墩

    2015-02-01 22:31:13

    赞0 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

  • 已采纳
    那个应该是石材或者什么成品构件，不用绘制，按成品个计算的，上面的柱按延长米计算的。

    2015-02-02 06:02:31

    赞0 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

  • 已采纳
    这个还没这样的设置，看看客服有没好的建议

    2015-02-02 08:20:54

    赞0 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

  • 已采纳
    您的概念可能弄错了，看您截图应该是柱的装饰效果，钢筋软件中您应该按照矩形柱定义画图元，导入到图形中解决装饰问题（补充装饰弧线分材质）

    2015-02-02 08:15:22

    赞0 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

  • 已采纳

    请问一下如大样图中的两个椭圆怎么画呢

    上边椭圆半径100；下边椭圆半径150，画辅助轴线找出中心点，然后根据半径画圆并删除内侧半圆。或采用三点画弧，在椭圆中心画条线，利用圆弧和中心线交点。

    2015-02-02 08:40:03

    赞0 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

  • 已采纳

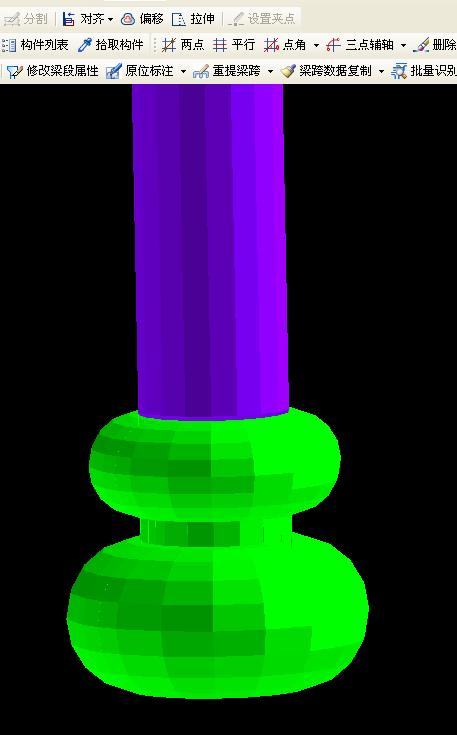

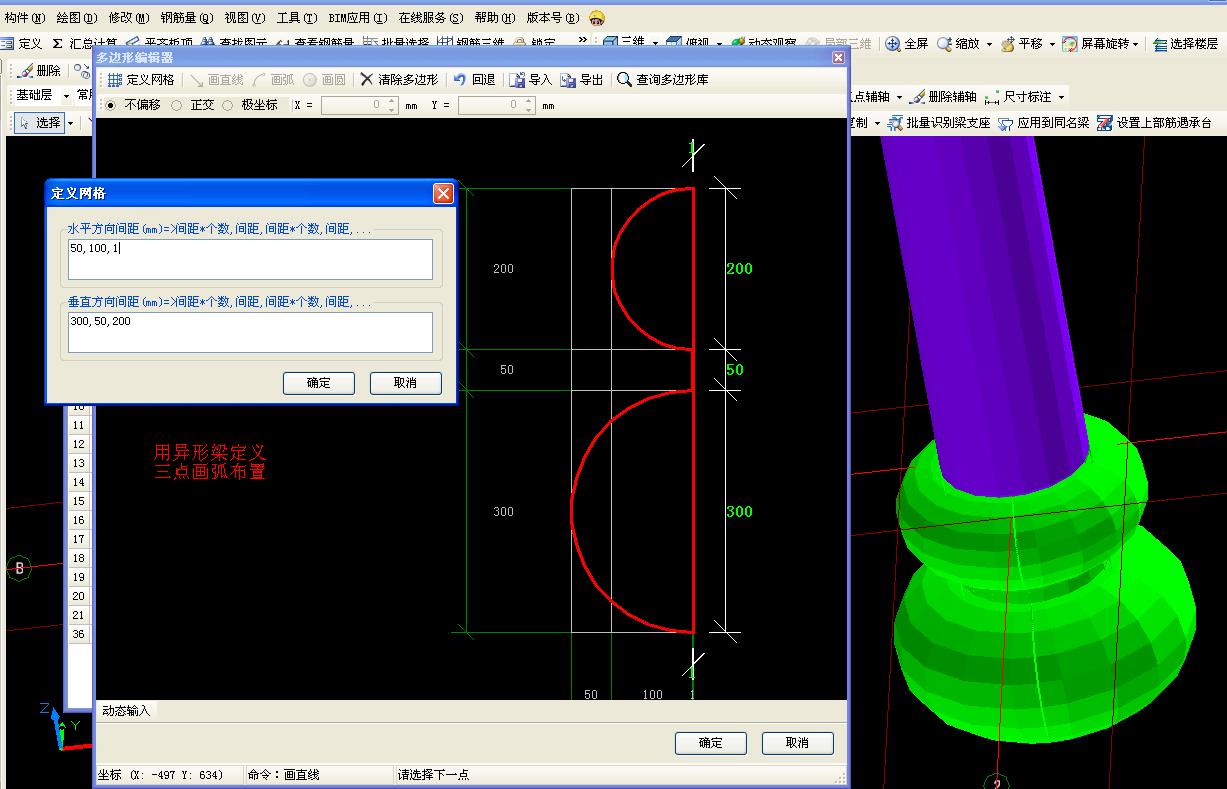

    1、你首先看一下，柱子根部的椭圆形结构里面是否有配筋，如果只是装饰材料，没有响应椭圆形配筋的话，钢筋工程中可以不去绘制这部分椭圆形。如果有钢筋 ，你用异形梁或者自定义线处理就行，如下图所示

    建筑行业快速问答平台-答疑解惑

    2、如果里面没有配筋，而且土建部分你也要计算的话，你可以单独在土建软件中处理就行。

    2015-02-02 09:00:27

    赞0 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

  • 已采纳
    上下线为直线 左右为两个圆 可以用顺小弧 或逆小弧的 办法画

    2015-02-02 08:01:25

    赞0 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看
