连系梁 识别的时候识别不上，除了徒手画，还有什么好方法吗？？？
连系梁 识别的时候识别不上，除了徒手画，还有什么好方法吗？？？问题补充：识别识别不上 徒手绘制绘制出来也不和图纸相吻合 况且也合并不了 怎么处理吗？ 弧形的 而且还不是完全的户型 半平直半弧形
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
连系梁 识别的时候识别不上，除了徒手画，还有什么好方法吗？？？
问题补充：
识别识别不上 徒手绘制绘制出来也不和图纸相吻合 况且也合并不了 怎么处理吗？ 弧形的 而且还不是完全的户型 半平直半弧形

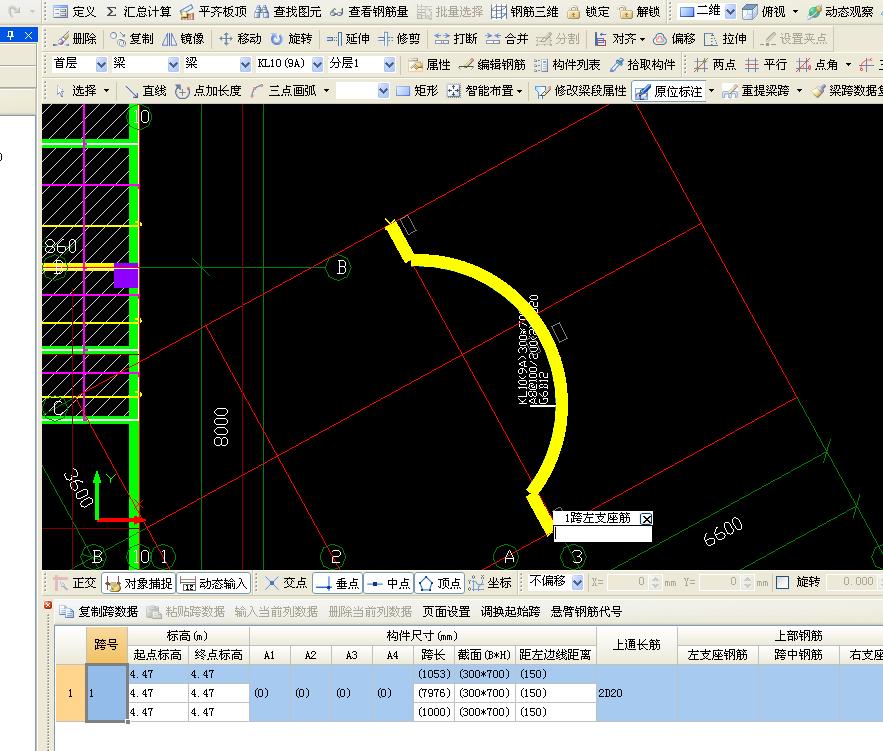

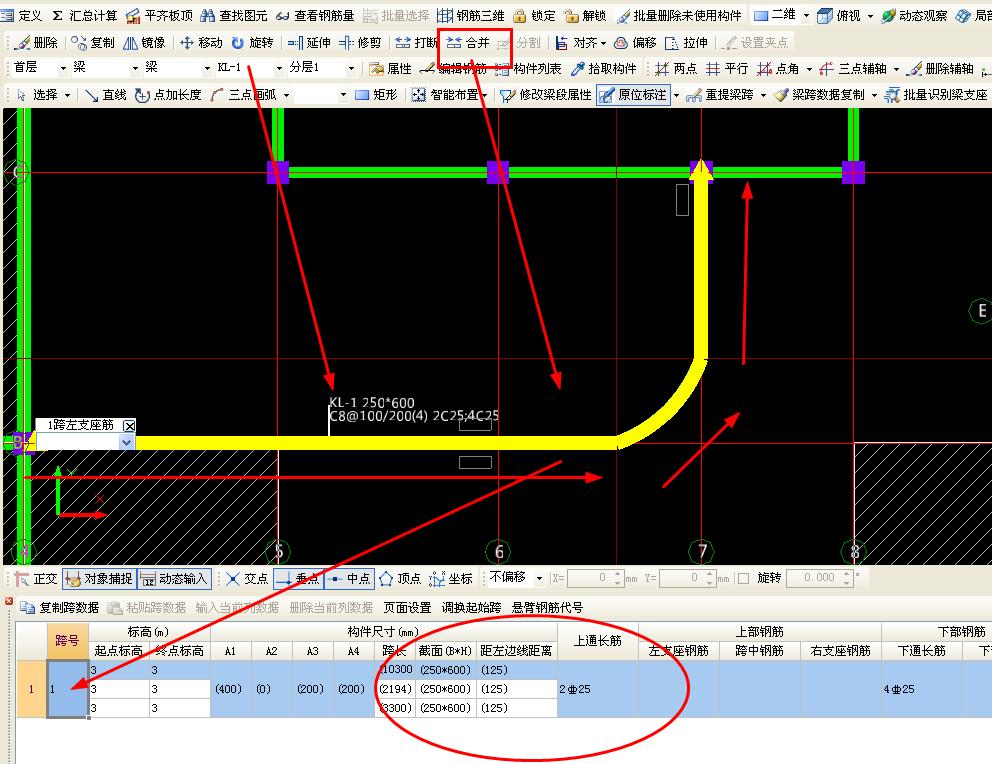

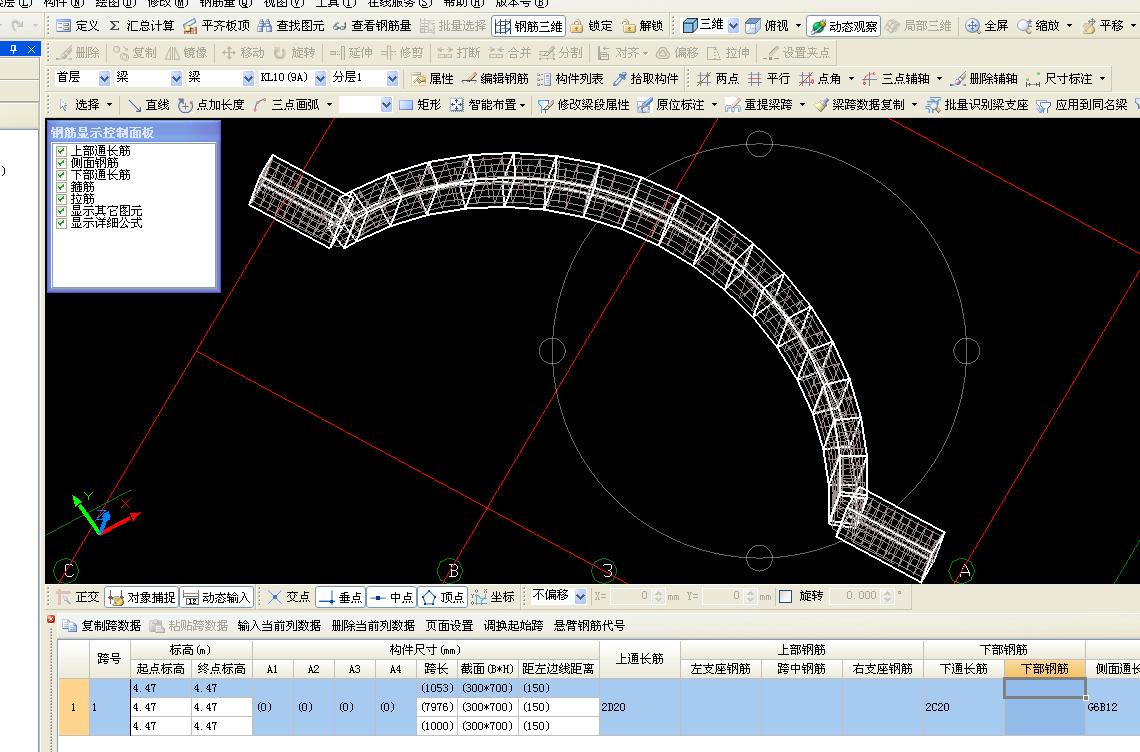

答：》》》2013钢筋抽样没有种梁的类型。连梁是有的。由于CAD图的分弧，识别不成功时，只能自已画上，画后合并即可。注意各段的参数应相同才能合并的。
2015-02-06 17:17:50
-

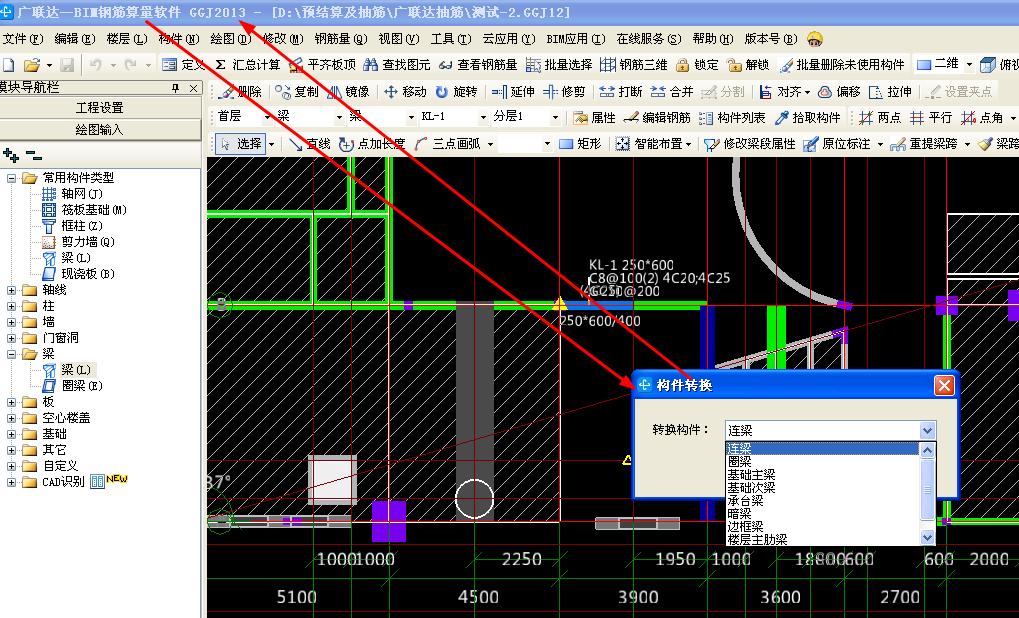

你先识别成框架梁
然后选中 构件转换
转换成连系梁就可以啦
2015-02-06 16:34:19
