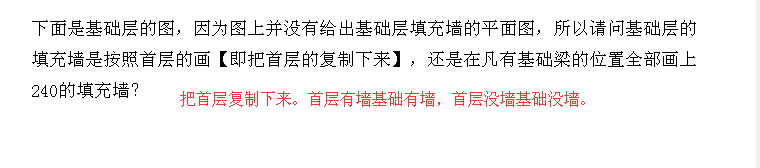

下面是基础层的图，因为图上并没有给出基础层填充墙的平面图，所以请问基础层的填充墙是按照首层的画【即把

识图问题的问题

我画的是框架剪力墙结构的图抽钢筋 有基础层 地下室 设备层 下来就是首层等等 我的问题是不知道该看哪个图画 没有地下室的图该看哪个图啊 谁给我说下啊 谢谢了

请问图中的后砌隔墙基础到底在哪些地方布置

一层框架结构，无地下室，独立基础，独基间还有地梁连接（见下图1）。结施图里有一个后砌隔墙基础示意图（见下图2）结施建施图里没有关于后砌墙的说明，只在平面图里画了墙（下图3）。 请问到底哪些地方应该布置后砌墙基础？是所有墙下都要布置吗？那已经存在的地梁不是和后砌墙基础重合了？问题补充：谢谢各位解答，想再请问一下，剩下的墙是从室内0.00开始砌筑，还是从DL顶开始砌筑？

千赢官网首页登录入口框架柱钢筋搭接个数算出来的数量与实际差异很大

如题，千赢官网首页登录入口框架柱钢筋搭接个数在“计算设置”里的“搭接设置”里调整“墙柱垂直筋定尺”，从报表里看到的接头个数不会发生改变，我核对后发现，柱的搭接个数与此处的调整无关，只按楼层计算搭接，也就是一根柱纵筋的搭接在软件里是按一个楼层一个搭接计算的。这样，搭接个数统计与实际施工就会出现很大的偏差。比如说，二楼框架结构，首层高4.2米，二层高3.6米，基础底标高-1.5米，实际施工中从基础到二层顶每个柱纵筋的搭接个数应为2个，但因为在软件中，我们习惯设置成基础层，首层，二层，三个楼层，所以软件接楼层计算的搭接个数就为3个。提问：软件中多计算的搭接会不会影响钢筋量？怎么把基础层多算的搭接去掉？（虽然统计搭接个数我可以只统计一层和二层）

结构平面布置图中看到的是楼板顶面上面的柱子还量下面的柱子？

假设楼面结构顶标高为-0.1,板厚100,在-0.1处，以-0.1为分界线, 下面(-2.5到-0.1)的柱子的截面的 是370 X 370 上面(-0.1到2.9)的柱子截面是240 X 240 哪么,上面这种情况，在结构层顶标高为-0.1的楼面结构布置图中,应该标注的是240 X 240柱子还是370 X 370柱子？ 按照楼层结构平面布置图形成原理，是假定混凝土为透明体，我觉得从楼板向下看，如果只是从顶面（－0.1）向下看，只能看到370 X 370，应该在－0.1的平面图上画370 X 370柱子 同一问题，上次提问，有3个级别高的网友说是应该看到240 X 240柱子，3个级别低的网友说是应该看到370 X 370柱子，各占50%，请大家再说说到底在－0.1处结构平图中该画哪种柱子。也就是说结构平面布置图中看到的是楼板顶面上面还是下面的柱子问题补充： 这个问题我有点想通了 按照千赢官网首页登录入口软件用法，画首层柱子就用首层结构图的柱子布置，因此，可以肯定，平面布置图中看到的是结构顶下面的柱子，如果看到是上面的柱子，哪么用GGJ画首层柱子就要用 －1层的结构布置图了，而实际上是用首层的结构布置图。

我有一工程，在一个独立的YAZ上先画的墙再步上的柱

我有一工程，在一个独立的YAZ上先画的墙再步上的柱，在计算钢筋的时候发现，其他楼层上在暗柱里的墙都没有钢筋，为什么在基础层上暗柱里的墙计算后有钢筋，那不是就多算了嘛？请高手指教问题补充：不是插筋，是水平钢筋共4根，和2根拉筋
