图纸标示究竟依哪个？

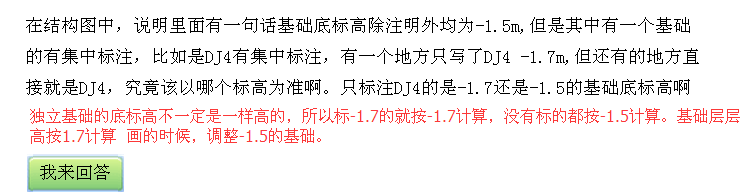

在结构图中，说明里面有一句话基础底标高除注明外均为-1.5m,但是其中有一个基础的有集中标注，比如是DJ4有集中标注，有一个地方只写了DJ4 -1.7m,但还有的地方直接就是DJ4，究竟该以哪个标高为准啊。只标注DJ4的是-1.7还是-1.5的基础底标高啊
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳你好：这个要结合图纸仔细查看，有一种情况是集中标注里有标高和配筋时就是所有编号相同的DJ4信息都是一样的，当然包括标高和配筋了。有一种情况配筋在一处集中标高了，局部的基础标高不同时再注明一下，就是代表仅注明的是这个标高。没有注明标高的按说明里的要求做。
2015-03-06 14:12:40
-
这个就应该是单独标注出来的就按单独标注出来的标高去定义，没有单独标注出来的就按说明里的底标高去定义，
如果是同一个名称的基础也是一样的，也就是DJ4 -1.7m这个按-1.7去定义，没有标注的ＤＪ4就按-1.5去定义就可以了
2015-03-06 13:54:38
-
2015-03-06 14:10:17
