剪力墙约束柱如何画要方便

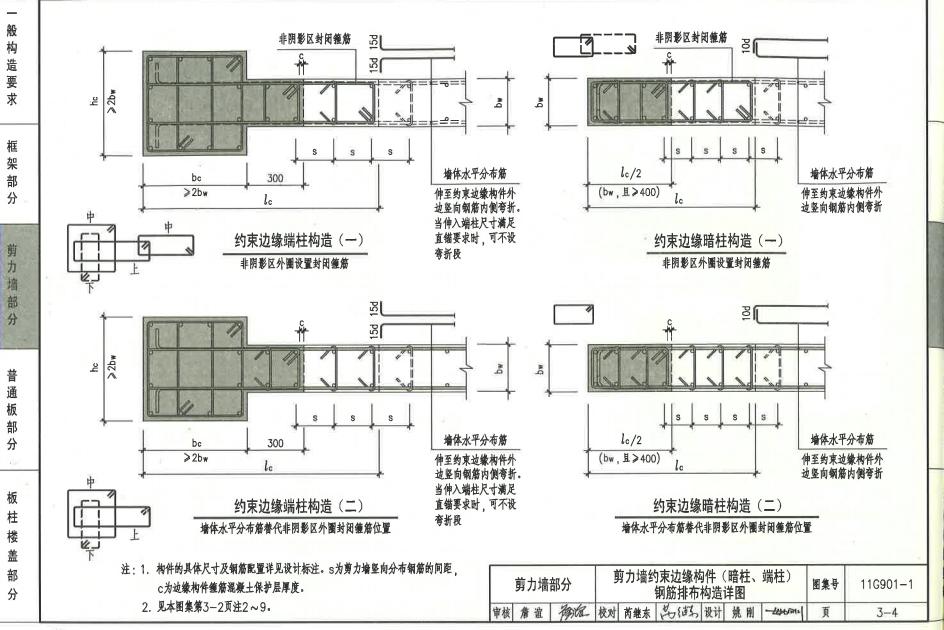

在钢筋2013中，剪力墙约束柱如何画要方便，如图
问题补充：是否能用CAD中的识别柱大样？
全部回答
(3)
首答仅用{{minutesHtml}}
-

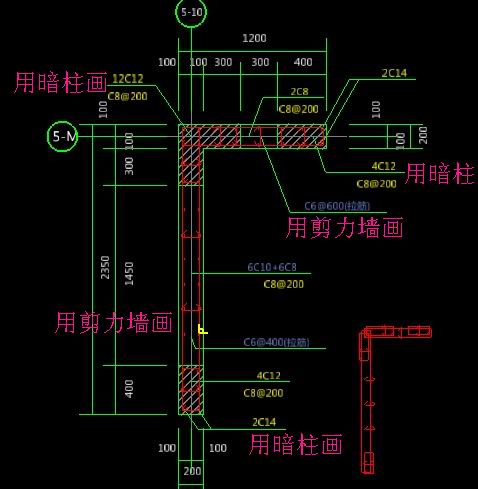

在钢筋软件里只有用暗柱去画就可以了，在图形算量里一般不用画，直接把墙画通就可以了
2015-03-11 10:08:49
-
在钢筋2013中，剪力墙约束柱如何画要方便，如图
问题补充：
是否能用CAD中的识别柱大样？

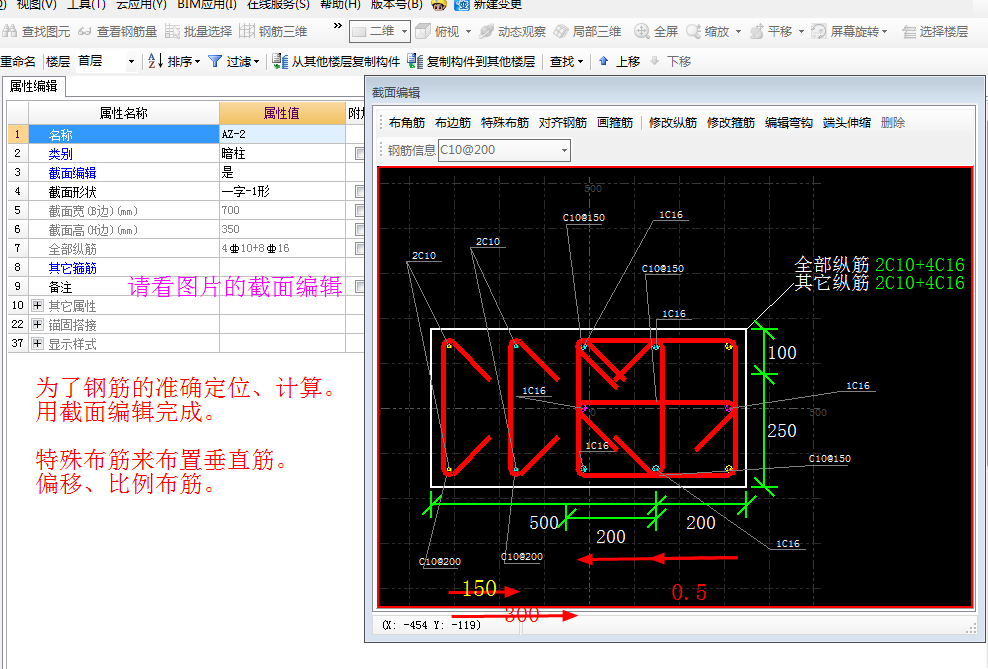

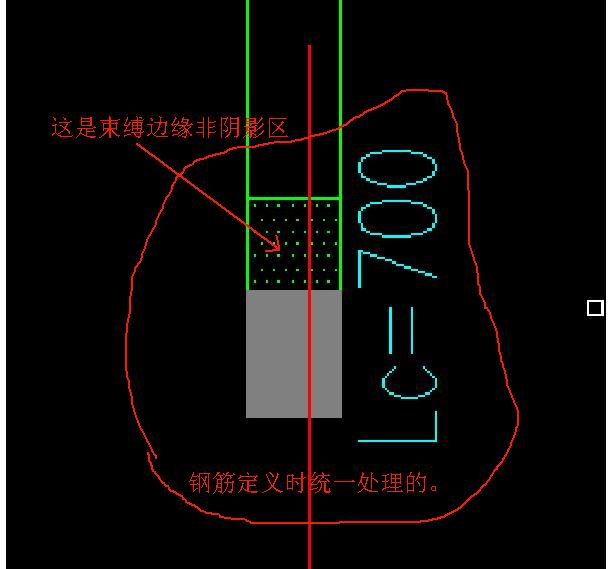

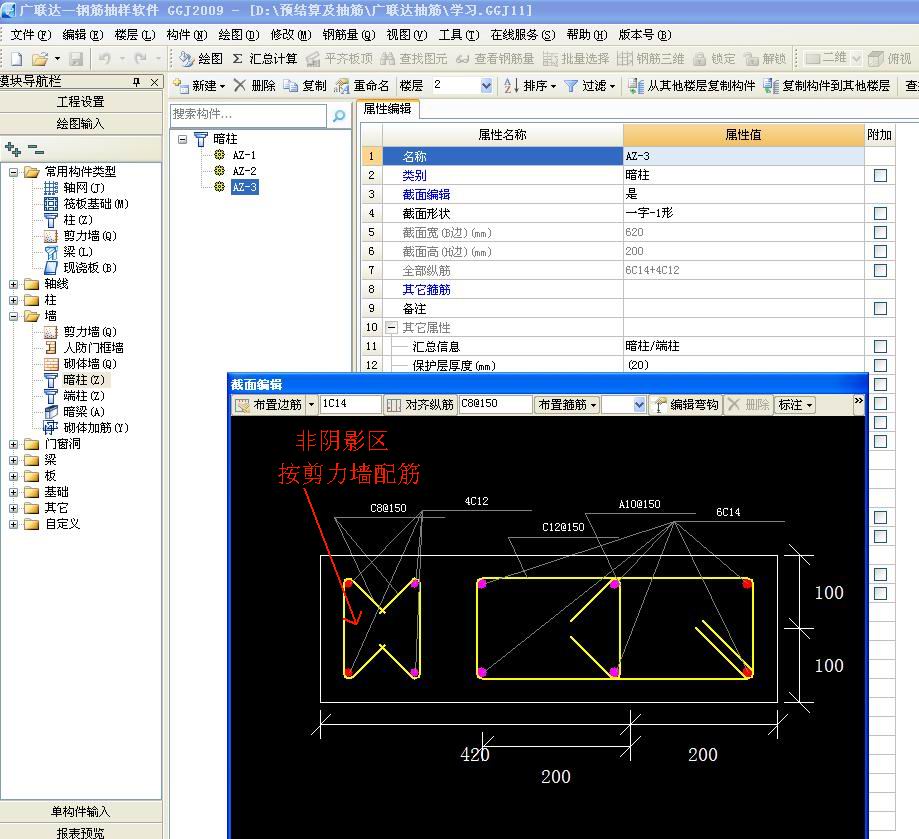

答：一、可以在柱与墙中打断（CAD）草图中进行。然后识别。也可直接定义暗柱布置，上为暗柱，下为端柱，布置柱后画剪力墙，画的时候把上暗覆盖，下端柱画剪力墙时画到最下边线。注意Lc非阴影区配筋时，与柱一起处理。
2015-03-11 10:43:05
-
2015-03-12 09:29:45
