斜柱和斜剪力墙怎么绘制？
请教个问题，钢筋抽样GGJ2013，斜柱和斜剪力墙怎么绘制？ 剪力墙不是起点标高和终点标高那种斜哦，类似于斜板那种。
全部回答
(3)
首答仅用{{minutesHtml}}
-

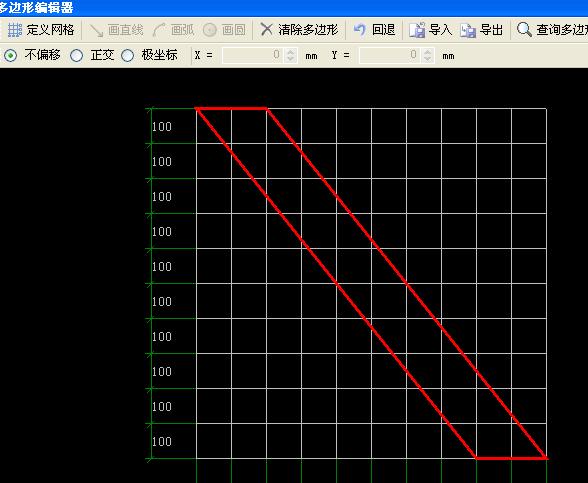

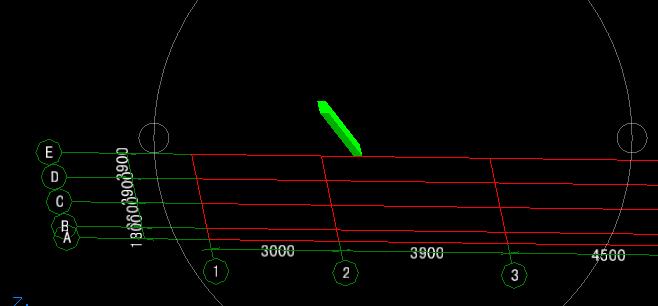

已采纳1斜墙 按异形梁布置即可。如下图：具体的角度和墙高，可用CAD放样后布置。

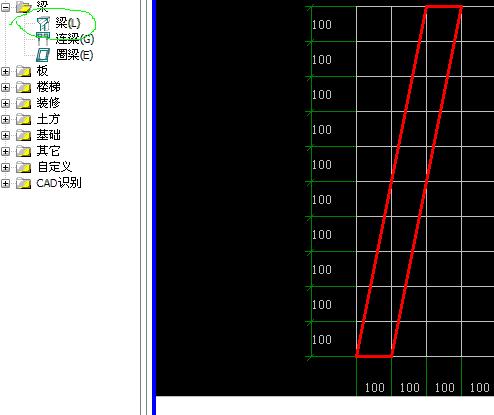

2斜柱只好用异形梁来画了，但在计算钢筋时必须要注意钢筋的长度调整，因为柱与梁钢筋的计算方式是不一致的（最好还是在单构件中输入） 2、随着各种复杂工程形式的出现，很多复杂的构件，比如斜柱子、两端不等厚的现浇板、底部不一平的梁等构件，都是需要通过变通才能处理的。
2015-03-12 19:17:29
-
请教个问题，钢筋抽样GGJ2013，斜柱和斜剪力墙怎么绘制？ 剪力墙不是起点标高和终点标高那种斜哦，类似于斜板那种。
——：目前千赢官网首页登录入口钢筋算量软件还不能解决斜柱斜墙以及拱形梁板等构件的
这些都需要借用柱墙梁板等构件绘制以后，再编辑钢筋的
2015-03-12 18:02:34
-
我用的图形版本号是10.3.11.896，里面可以设置斜墙，但是现在钢筋好像还不可以。
2015-03-13 08:28:34
