斜屋顶挑檐怎么画
图中红圈处挑檐如何画？倾斜度和板倾斜度吗?怎么设置倾斜度
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳
图中红圈处挑檐如何画？倾斜度和板倾斜度吗?怎么设置倾斜度

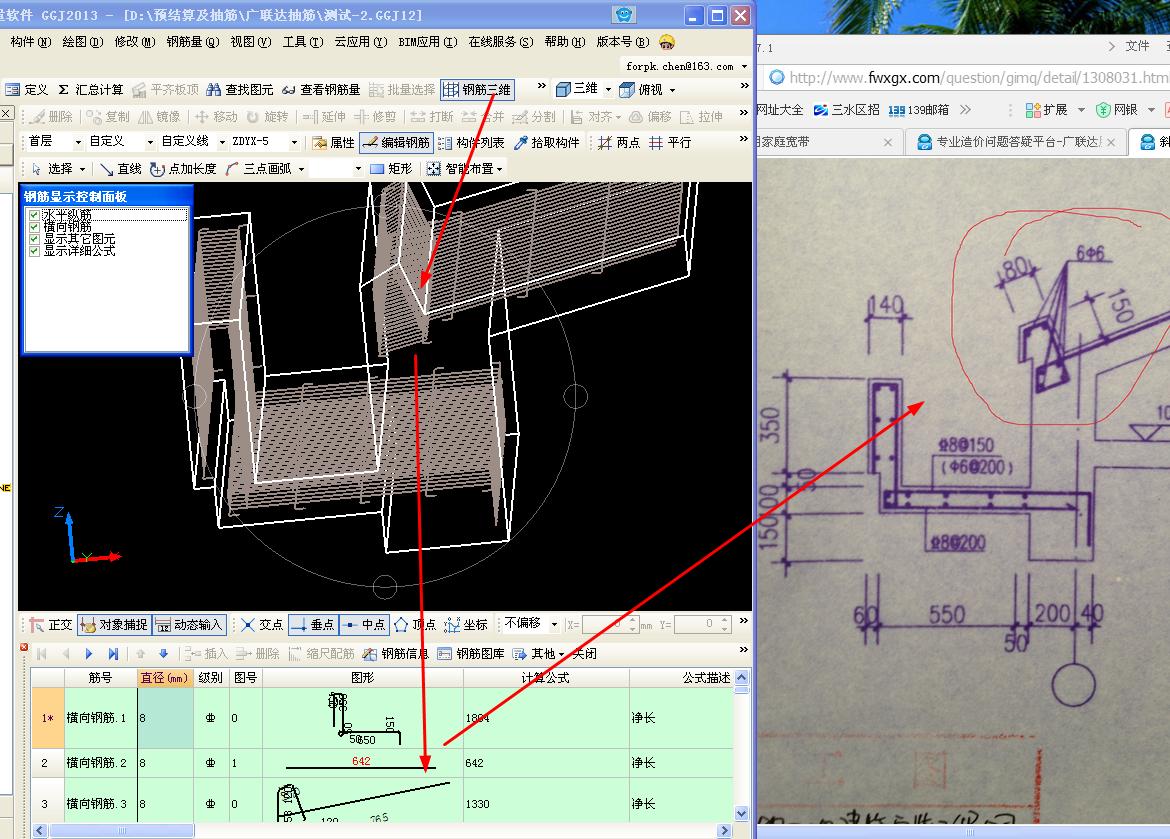

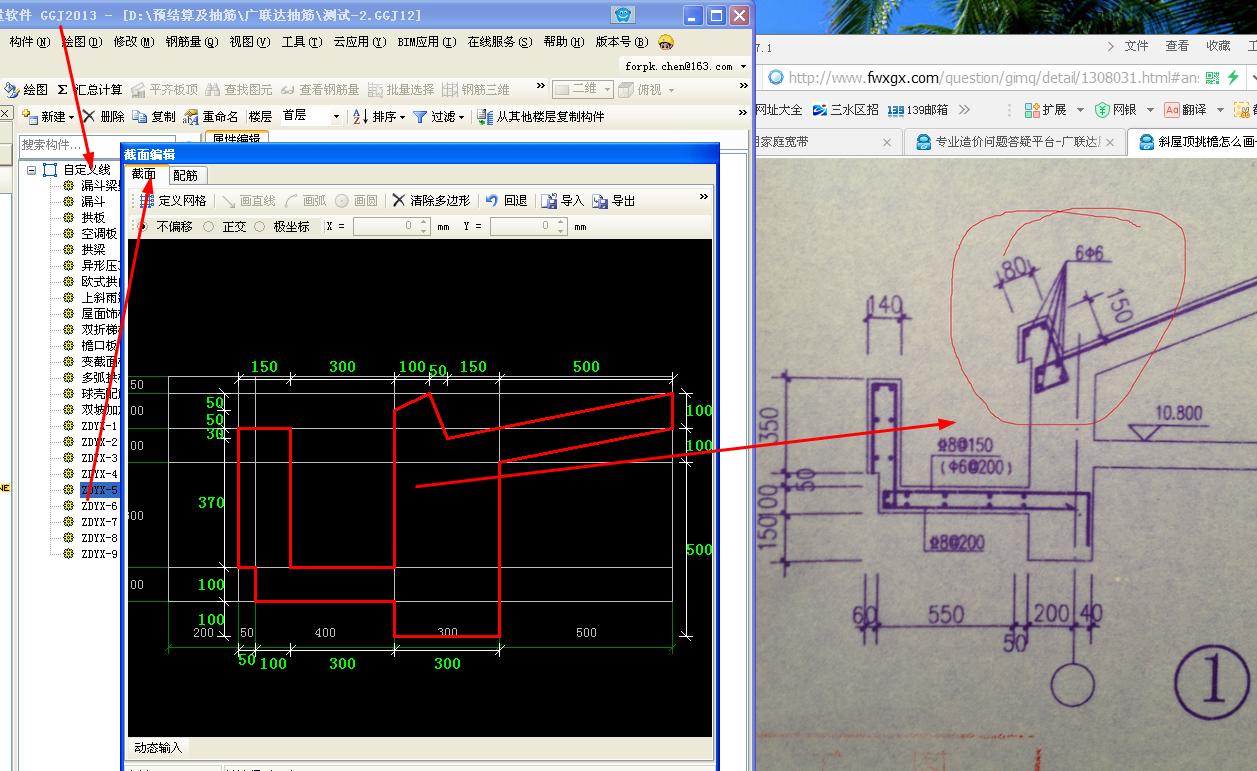

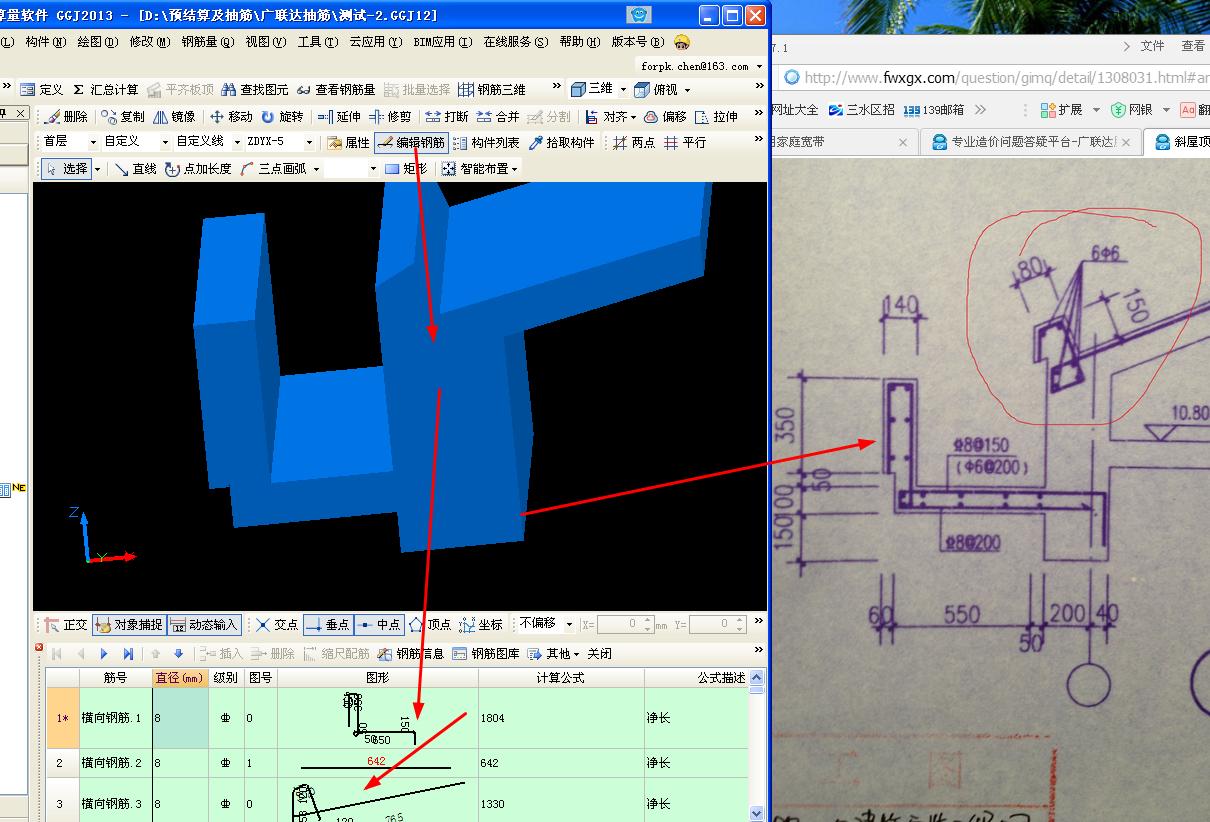

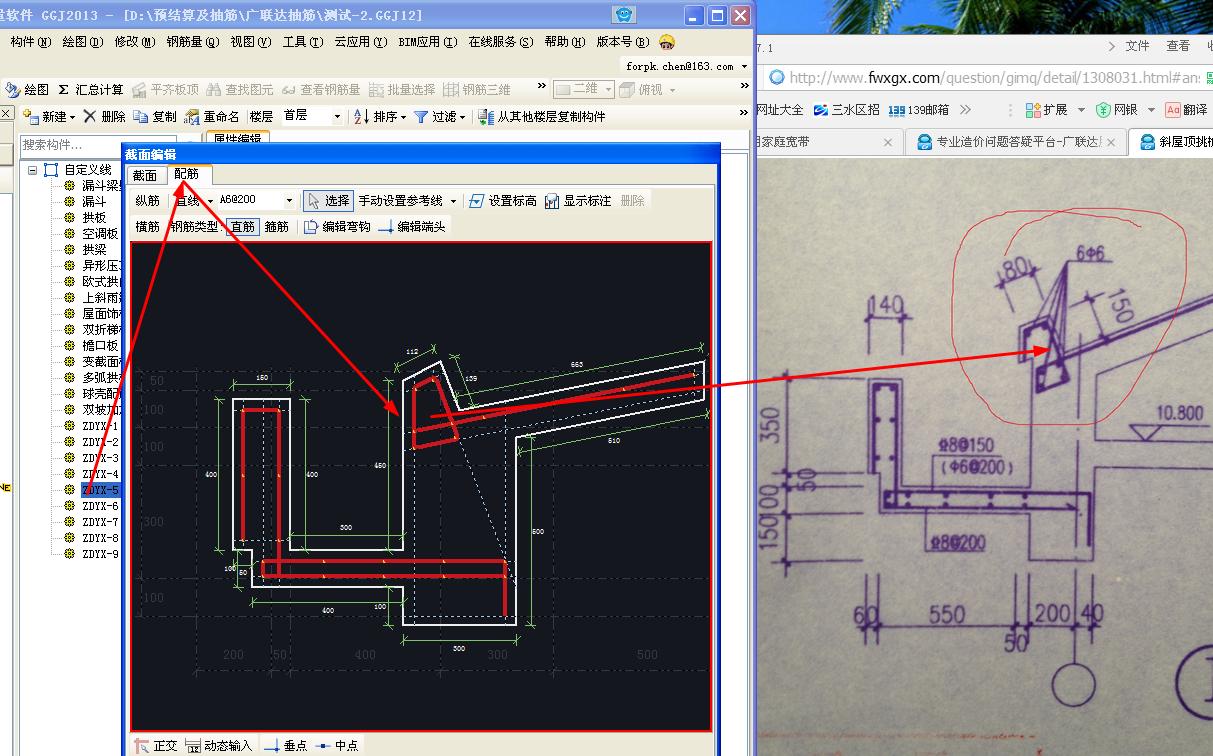

答：：：：对于钢筋算量而言，可以用下图方法的，先画出截面，配上钢筋，然后在平面图中画线，汇总计算，出结果。斜长和倾斜度要通过初高中时学习过的解三角形求角度和斜长的。定义截面时用极座标的输入方法。（精确的你慢慢算准再画图吧，我是粗一点画，只是说明处理这类问题的方法）
2015-03-18 09:50:07
-

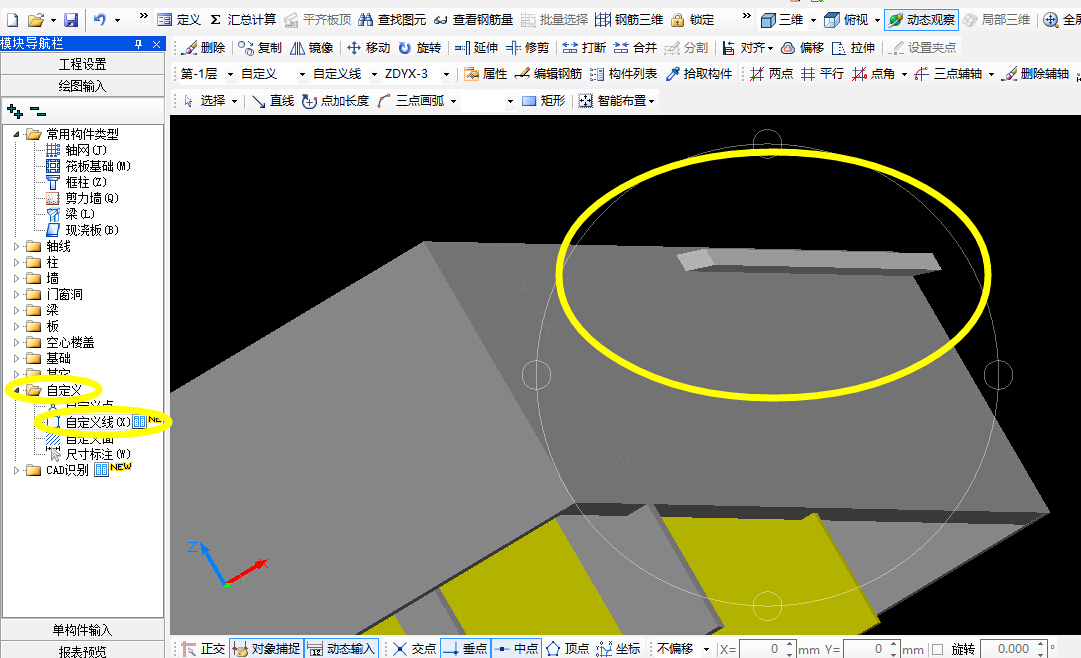

自己手动测量坡度，利用板布置挑檐三点定义修改标高设置坡度
或使用自定义线布置
2015-03-18 09:09:06
-
可以用自定义线来画。钢筋也可以布置这样方便！
2015-03-18 09:12:44
-
一般是用异形梁、异形圈等定义并布置的。先定义异形截面，再画上去就可以了。
2015-03-18 09:07:39
