看、下雨了、 2015-04-15 09:59:00 | 广东省钢筋算量GGJ2013 | 1895查看 6回答

墙身大样绘制

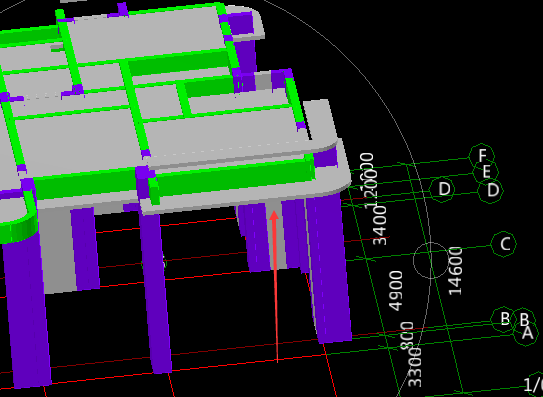

请问一下这种板应该怎么定义绘制呢，是墙身大样上面的

我来答收藏举报

我的答案答题人必看《优秀回答指南》

提交取消

asfsdfsadfdsf

补充或更正我的问题

提交取消

asfsdfsadfdsf

完善我的答案答题人必看《优秀回答指南》

提交取消

asfsdfsadfdsf

全部回答 (6) 首答仅用{{minutesHtml}}

已采纳

木木林专家

答题： 1240 被赞： 36

用板和自定义线绘制均可以，如果用板绘制，在定义面筋时可在计算设置中将端部锚入支座长度设置为支座宽减保护层加150，如果用自定义线绘制就更简单了，钢筋可以完全按图中的要求在截面中画出。

2015-04-15 10:09:52

赞1 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
xagcc 钻石专家

答题： 313422 被赞： 70800

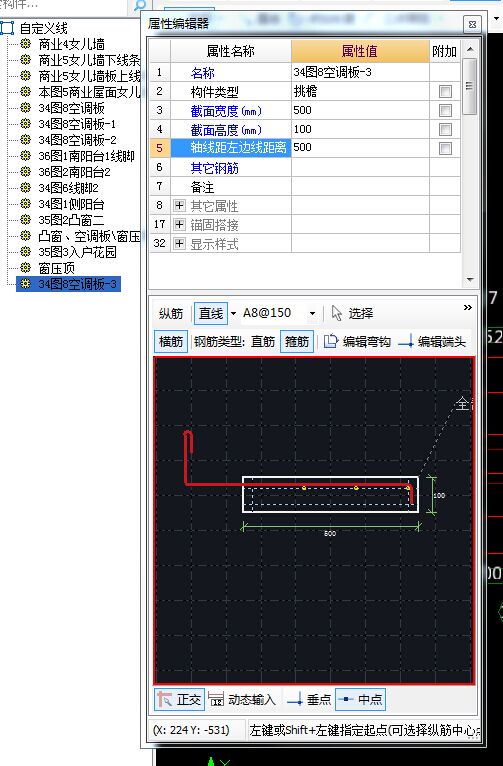

用自定义线处理这样的零星节点最简单。

2015-04-15 10:05:19

赞0 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
天海一线黄金专家

答题： 42231 被赞： 8846

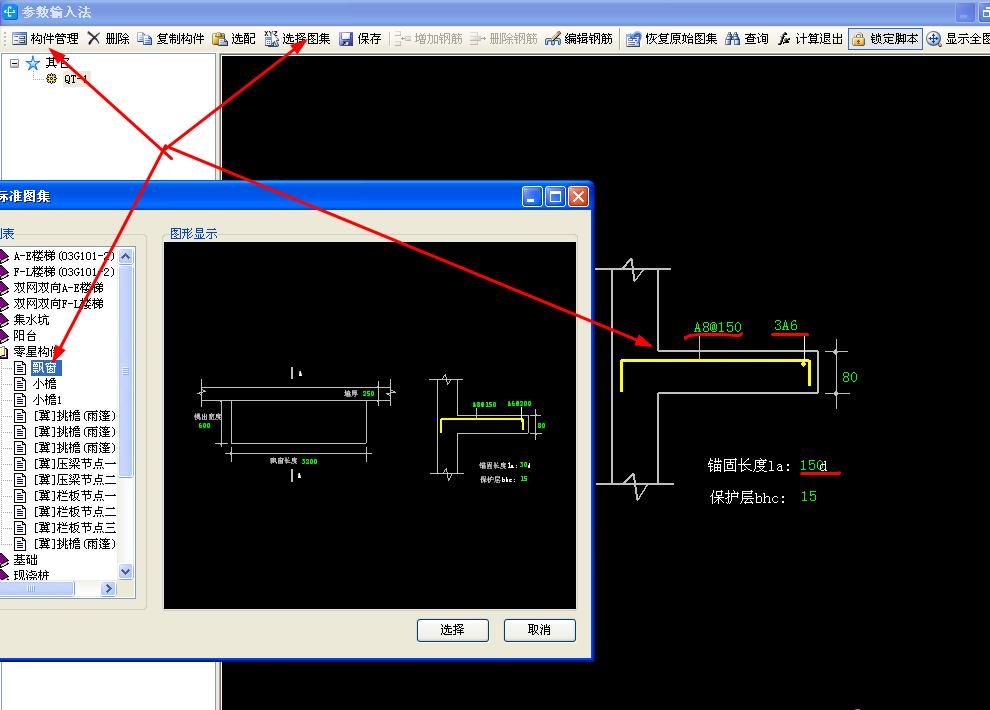

用单构件输入比较方便：看图

2015-04-15 10:07:10

赞0 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
一叶寒涛

答题： 12977 被赞： 793

新建现浇板

然后布置上去

接着配置受力筋就好了

2015-04-15 10:07:20

赞0 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
擎洲服务运营专家

答题： 2842 被赞： 94

1、单构件处理

2、新建异形自定义线。

2015-04-15 10:31:23

赞0 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
微风专家

答题： 299 被赞： 22

用GGJ2013自定义线可以很好的处理，钢筋可以自己编辑

2015-04-15 11:08:32
