原位标注和集中标注不同怎么办？

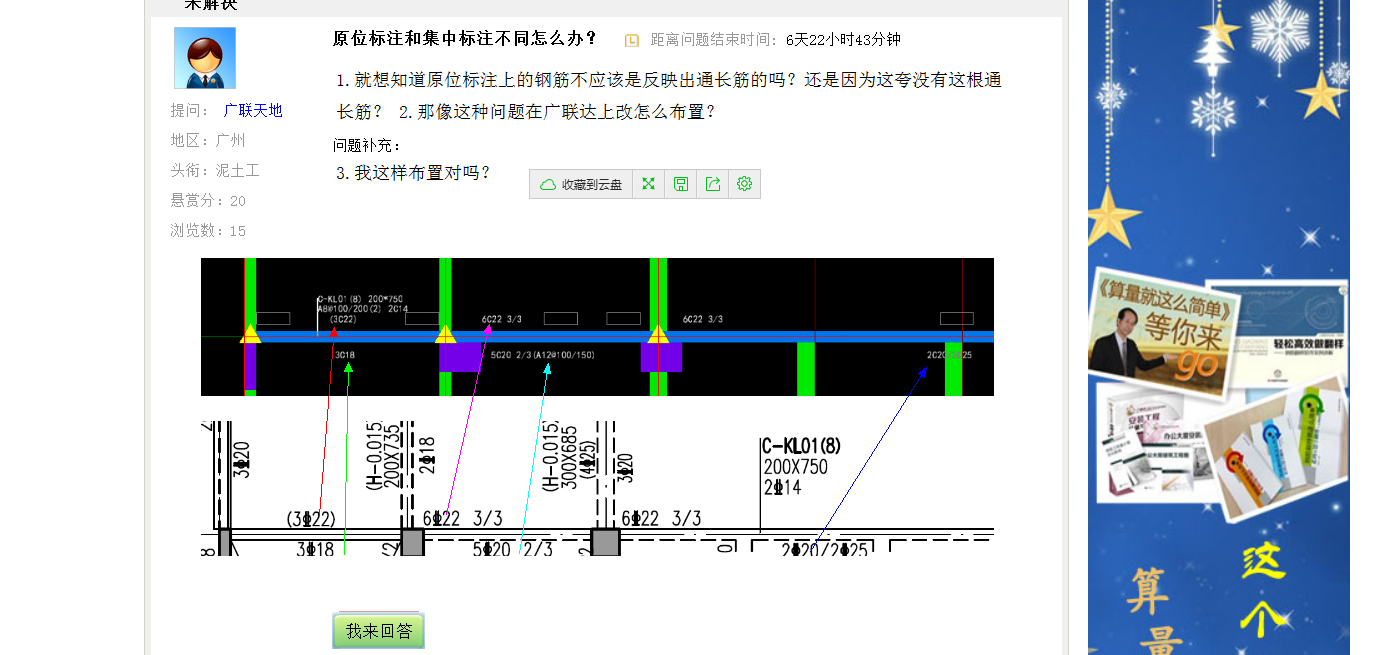

1.就想知道原位标注上的钢筋不应该是反映出通长筋的吗？还是因为这夸没有这根通长筋？ 2.那像这种问题在千赢官网首页登录入口上改怎么布置？

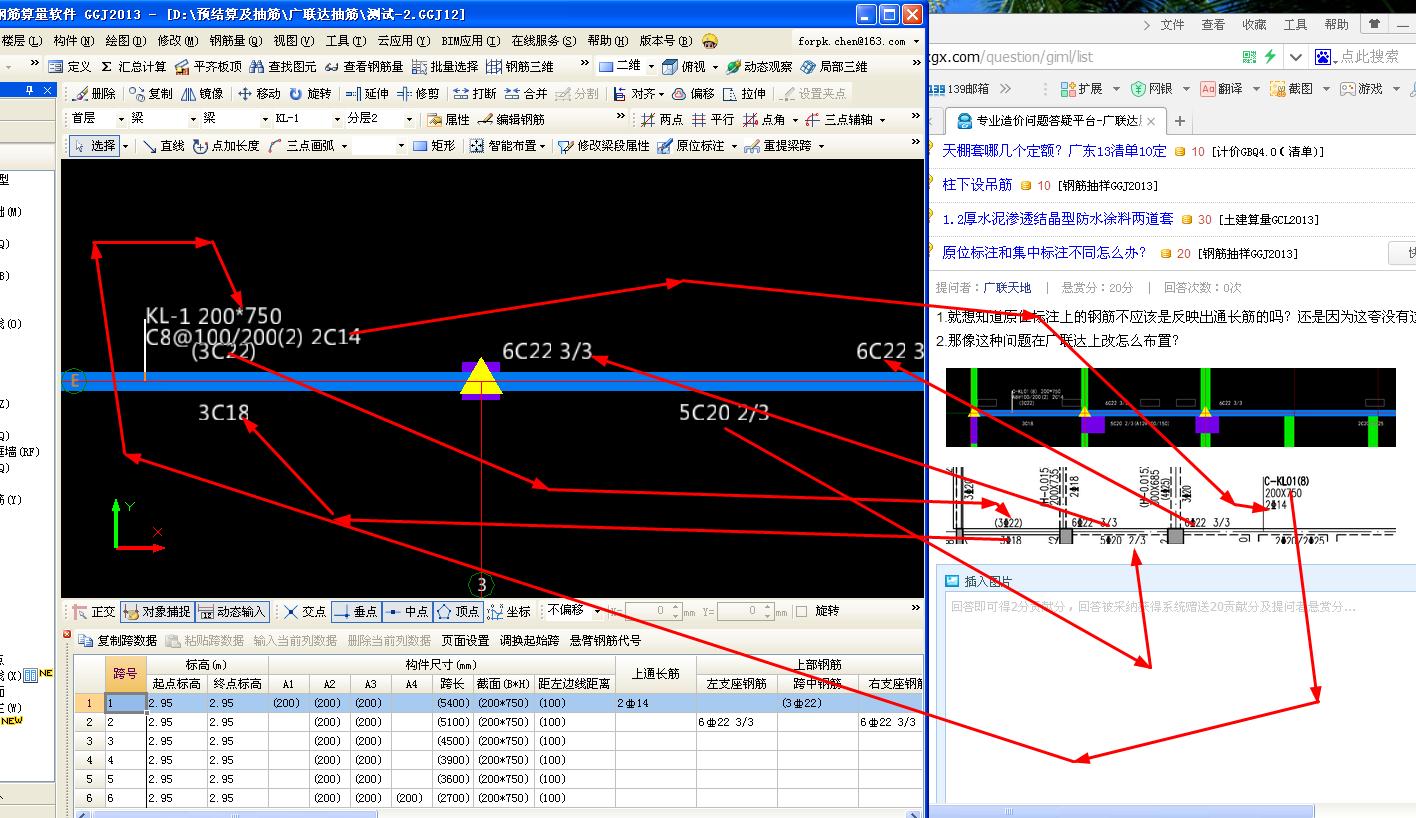

问题补充：3.我这样布置对吗？
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳
1.就想知道原位标注上的钢筋不应该是反映出通长筋的吗？还是因为这夸没有这根通长筋？ 2.那像这种问题在千赢官网首页登录入口上改怎么布置？3.我这样布置对吗？

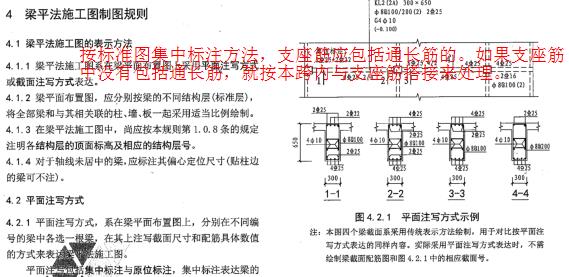

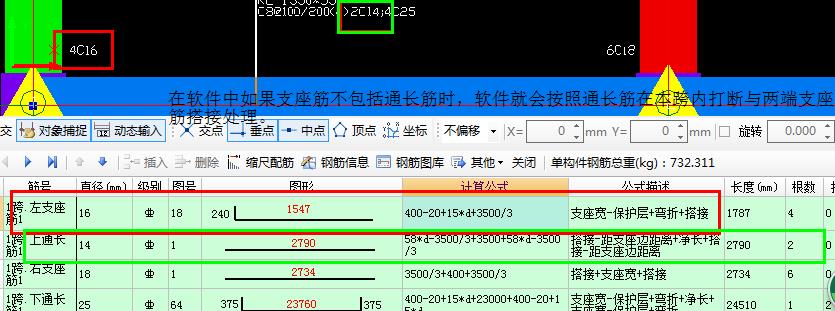

1.原位标注上的钢筋应该反映出通长筋的。集中标注中有上部通长筋，在支座原位标注时应有的，如果支座处没有反映通长筋时，通长筋就会断开在本跨内支座筋之间布置，与两端支座筋搭接布置。2.像这种问题在千赢官网首页登录入口上，定义时，输入上通长筋，画上梁，然后再按照原位标注在对应位置输入对应的支座筋，软件会自动按在对应跨中与支座筋搭接来处理。你截图中布置是正确的。
2015-04-27 19:53:21
-
你好：你输入没有问题对了。原位标注上的钢筋可以不反映出通长筋，这样就是支座筋与跨中筋进行搭接处理了。
2015-04-27 19:38:47
-
单纯看截图，没看出您的箍筋信息
但是您的支座钢筋以及跨中钢筋和下部钢筋的输入都是正确的
那就应该没问题的
我看您的支座以及下部钢筋和跨中钢筋输入都是正确的
2015-04-27 19:51:38
-
1.就想知道原位标注上的钢筋不应该是反映出通长筋的吗？还是因为这夸没有这根通长筋？ 2.那像这种问题在千赢官网首页登录入口上改怎么布置？
问题补充：
3.我这样布置对吗？
答：有的对，有的不对。
2015-04-27 19:54:41
-
