怎么通过线路根数看，开关是几控的？
图中的一个三联开关，双联开关分别是几控的？怎么分别？
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
图纸上都是单控开关
熟悉一下图纸上开关常用的表示方法：
1、单控开关在大圆点上分出一个分支，双控开关在圆点上分出两个分支（一上一下，方向相反，相对于圆心对称）；
2、从分支上个分出n个小横线表示n联开关；

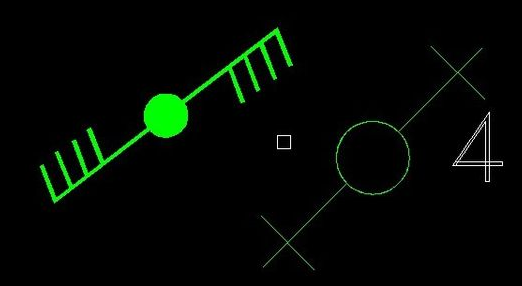

双控开关表示方法如下图：
2015-05-04 15:00:40
-
图中的一个三联开关，双联开关分别是几控的？怎么分别？
都是双联单控和三联单控，双控的符号不一样。
2015-05-04 14:58:35
