几跨梁中间错开了怎么画
2跨以上的梁在中间错开了，不能画成一条直线、合并好像也不行，识别后总是跨数不对怎么办呢
全部回答
(5)
首答仅用{{minutesHtml}}
-
已采纳
2跨以上的梁在中间错开了，不能画成一条直线、合并好像也不行，识别后总是跨数不对怎么办呢
——：亲，您绘制的时候，在柱子的位置断开，继续绘制，合并就可以（不要断开以后，重新起头再画，这样就不能合并，断开已经，再继续绘制）

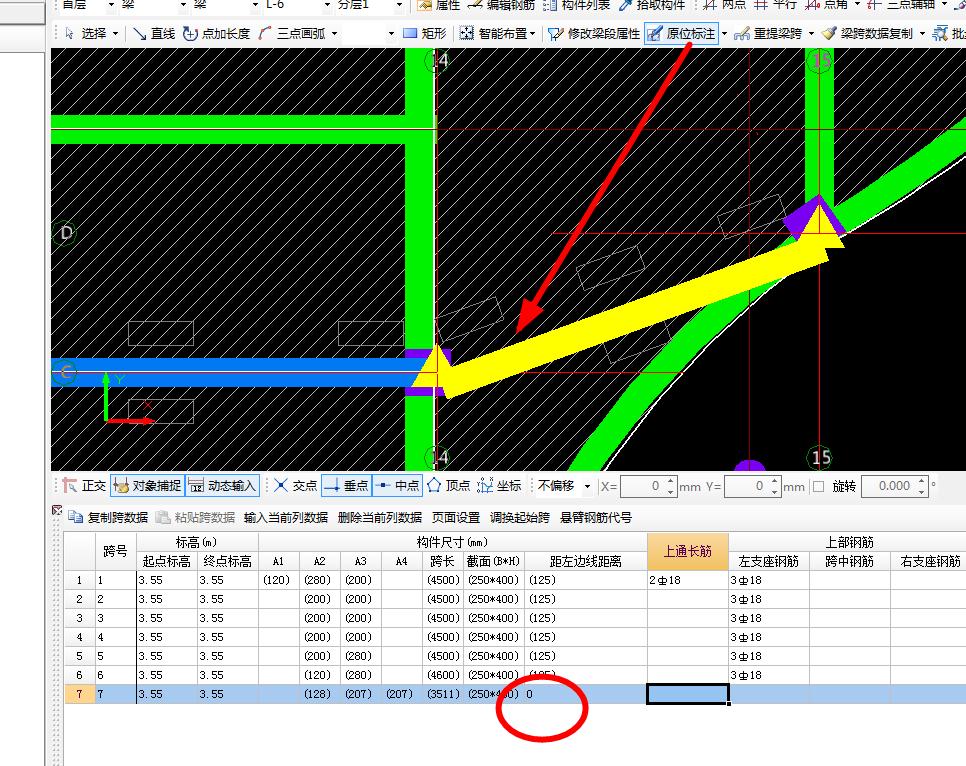

您合并以后，再原位标注，调整距左边线距离就可以的啦
您再试试
2015-05-14 14:30:54
-
你好：可以先按垂直梁的右边线画，画好合并后输入距左边线距离。
2015-05-14 14:30:25
-
2015-05-14 15:36:57
-
先画直，后在梁平法表格的‘距左连线距离’输入尺寸设置
2015-05-14 14:21:58
-

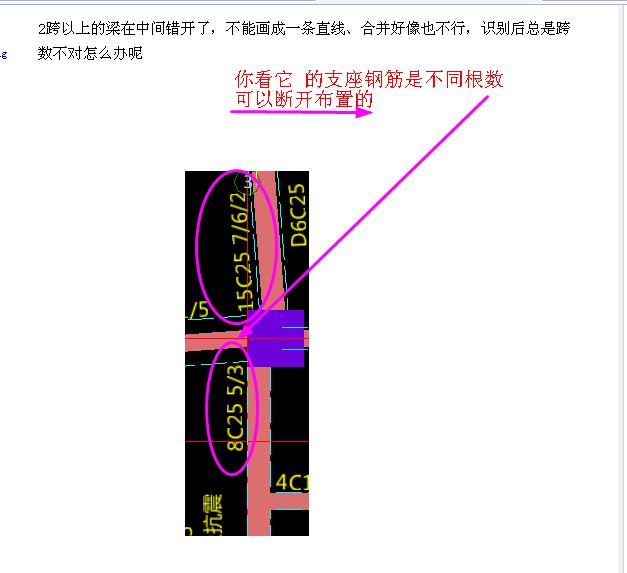

如原图是这样的连接的两段梁，应该不遇一条梁，因为两段梁的中线或梁的同一边线不在同一直线上，一定不可以合并，如果一定要这样做时，可以用同一条梁的集中标注来做，但其跨数应按画上的实际跨数来定就好。
2015-05-14 16:28:07
