这个板面配筋实在搞不懂了，求各位老师解惑

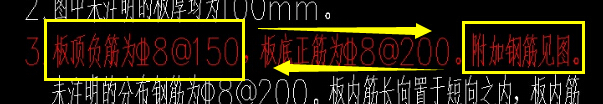

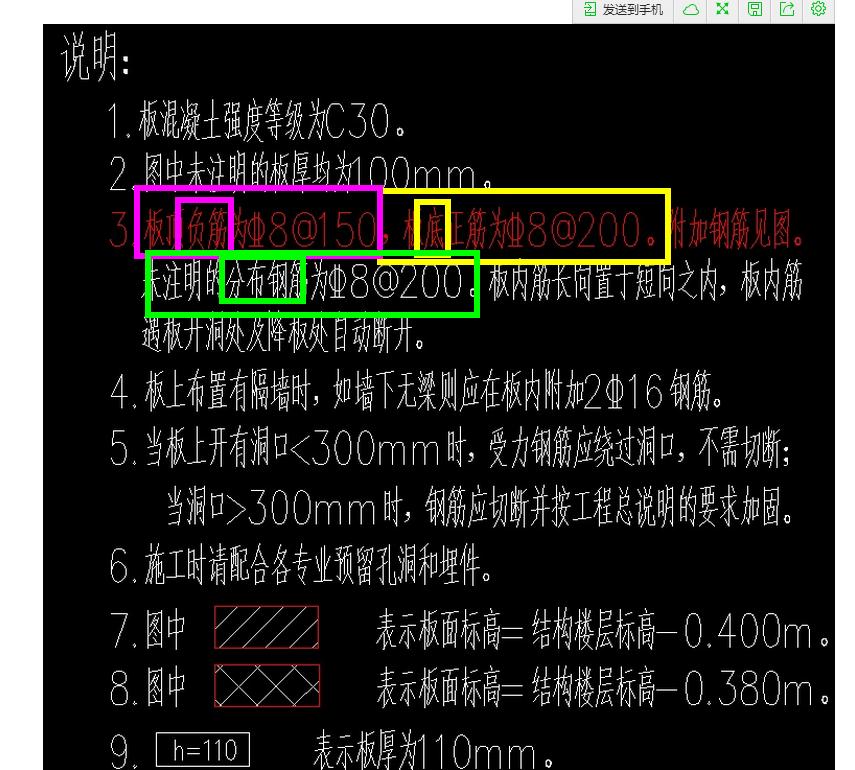

这个是一个宿舍楼一层的板配筋图，图上只画了几道负弯矩筋。下面的说明是板顶负筋为?C8@150，板底正筋为C?8@200,未注明的分布钢筋为C?8@200。有以下几点搞不懂： 1、图上负弯矩筋的分布筋到底是C8@150，还是C8@200 2、这个板的面筋除过有负弯矩筋的其他地方怎么布置 3、板的底筋是双向C8@200吗？ 4、这个板是不是面筋C8@150双向，底板C8@200双向布置，其中负弯矩筋间隔布置？
问题补充：图片可以下载下来看，这个上面压缩看不清
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
下面的说明是板顶负筋为?C8@150，板底正筋为C?8@200,未注明的分布钢筋为C?8@200。有以下几点搞不懂：
1、图上负弯矩筋的分布筋 C8@200 ，毋庸置疑。
2、这个板的面筋除过有负弯矩筋的其他地方不需要特殊布置，在负筋中设置上分布筋C8@200就行了。
3、板的底筋就是双向C8@200。
4、这个板是不是面筋C8@150双向，底板C8@200双向布置，其中负弯矩筋间隔布置？这一条你的理解完全正确！
你自己分析一下说明中的两层意思是什么。
就是说图上的是附加的，不是说明中的板顶负筋。
2015-05-18 14:04:42
-
下面的说明是板顶负筋为C8@150，板底正筋为C?8@200,未注明的分布钢筋为C?8@200。有以下几点搞不懂： 1、图上负弯矩筋的分布筋到底是C8@150，还是C8@200
——：C8@200
2、这个板的面筋除过有负弯矩筋的其他地方怎么布置
——：没有
3、板的底筋是双向C8@200吗？
——：是的
4、这个板是不是面筋C8@150双向，底板C8@200双向布置，其中负弯矩筋间隔布置？
——：不是的，没有面筋，有负筋，
负筋就按照设计给出的提示布置
可是，我真的没有看见您面筋的说明，抱歉
2015-05-17 17:33:14
